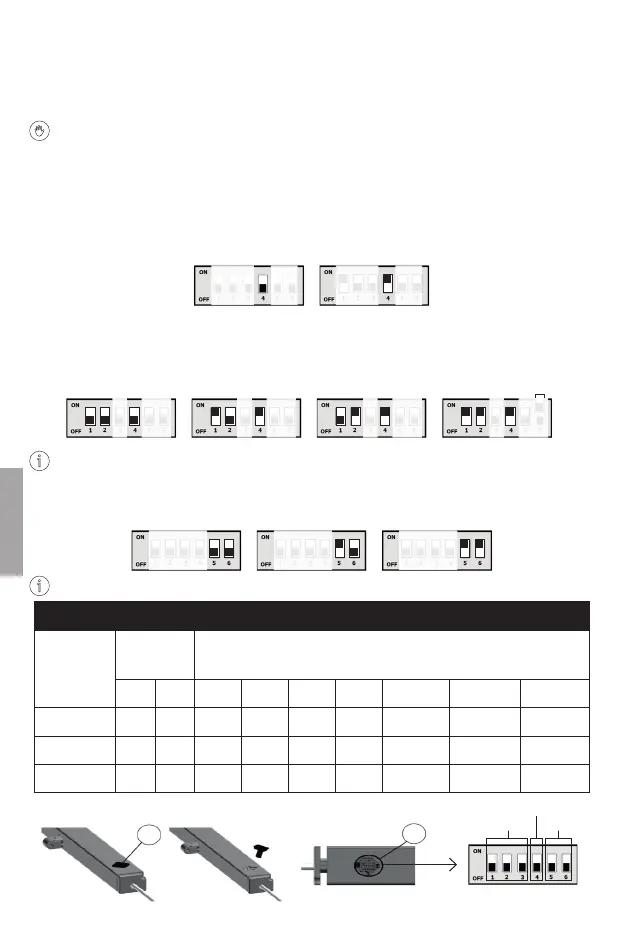

6. Konfiguracja siłownika za pomocą dip-switcha
1. Zlokalizować gumową zatyczkę (A).
2. Zdjąć zatyczkę i zlokalizować przełącznik wyboru dip-switch (B).
Na wszystkich siłownikach dip-switche są fabrycznie ustawione na OFF ze skokiem standardowym.
(patrz tabela skoków).
3. Przygotować precyzyjny śrubokręt o średnicy trzonu najlepiej 2,5 mm, z płaską końcówką.
4. 11. Przed zmianą położenia dip-switchy upewnić się, że siłownik nie jest zasilany.
5. 12. Siłownik „slave” będzie wykonywał ruchy zgodne z ruchami siłownika „master”. Do zaprogramowania
siłownika jako „slave” służy dip-switch 4, który defaultowo znajduje się w położeniu OFF. Po przełącze-
niu dip-switcha 4 w położenie ON siłownik staje się „slave”. Praktyczne przykłady są przedstawione w
załącznikach: A-2, A-3 i A-4.
6. Zespół siłowników oddziałuje na to samo okno lub na grupę okien, które mogą poruszać się w sposób
skoordynowany. Każdemu siłownikowi należy przypisać inny ID. ID przypisuje się za pomocą dip-switchy
1 i 2. Praktyczne przykłady są przedstawione w załącznikach: A-2, A-3 i A-4. Łącznie dostępne są 4
możliwości personalizacji ID.
Skoki wszystkich siłowników muszą być ustawione na taką samą długość.
7. Aby zmienić skok siłownika, należy przestawić przełączniki dip-switch 5 i 6, które znajdują się w
położeniu OFF. (patrz tabela skoków).
Konfigurację siłownika należy zawsze zlecać wyspecjalizowanemu personelowi.
TABELA SKOKÓW
TYP
KONFIGURACJI
DIP-SWITCH SIŁOWNIK
5 6 A1123.1 A1123.2 A1123.3 A1124.X A1125.X A1125.11/.12 A1125.13
STANDARD OFF OFF 150mm 300mm 500mm 300mm 0-17-34mm
ŚREDNI ON OFF 200mm 350mm 600mm 350mm 0-34mm
DŁUGI ON ON 300mm 400mm 0-40mm
MASTER
ID 0 MASTER
STANDARD
ID SIŁOWNIKA 2
DŁUGI
SLAVE
ID SIŁOWNIKA 1
ŚREDNI
ID SIŁOWNIKA 3
ID
RUOLO
CORSA
A
B
