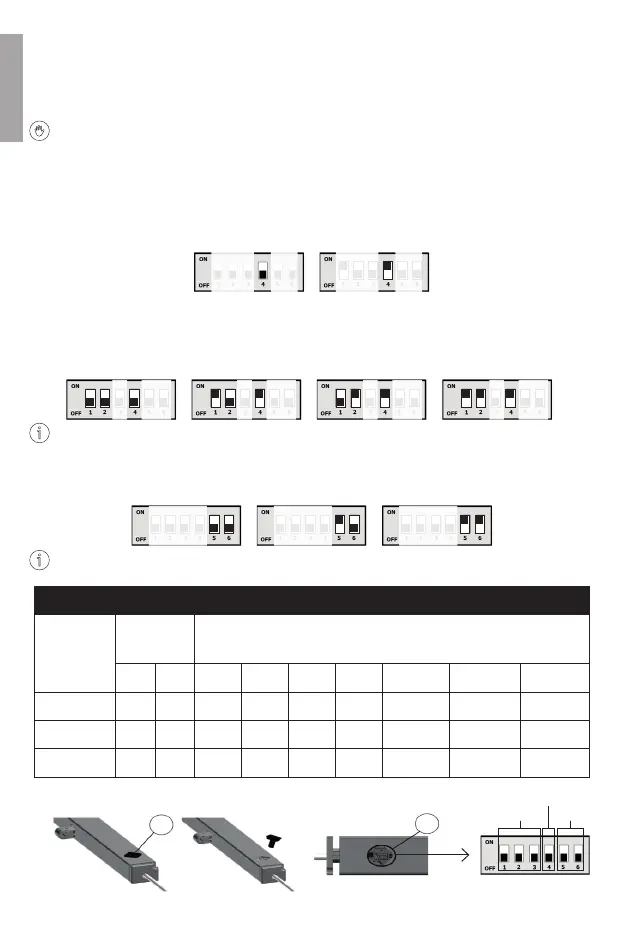

6. Configurazione dell’attuatore tramite dip-switch
1. Individuare il tappo in gomma (A).
2. Rimuovere il tappo e individuare il selettore dip-switch (B).
Su tutti gli attuatori i dip-switch sono impostati da fabbrica in OFF con corsa standard. (vedi tabella
corse).
3. Procurarsi un giravite di precisione con diametro stelo preferibilmente 2,5mm punta piatta.
4. Prima di modificare le posizioni dei dip-switch assicurarsi che l’attuatore non sia alimentato.
5. Un attuatore “slave” seguirà i movimenti del suo “master”. Per rendere un attuatore “slave” è necessario
agire sul dip-switch 4 che si trova di default in posizione OFF. Portando in ON il dip-switch 4 l’attuatore
diventa “slave”. Esempi pratici agli annex: A-2, A-3 e A-4.
6. Un gruppo di attuatori interagiscono su una stessa finestra o su un gruppo di finestre che possono
movimentarsi in maniera coordinata. È necessario assegnare ad ogni attuatore un ID dierente. Gli ID
si assegnano agendo sui dip-switch 1 e 2. Esempi pratici agli annex: A-2, A-3 e A-4. Le possibilità di
personalizzare l’ID sono 4 in totale.
Le corse di tutti gli attuatori devono essere impostate tutte sulla stessa lunghezza.
7. Per modificare la corsa dell’attuatore agire sui dip-switch 5 e 6 che si trovano in posizione OFF. (vedi
tabella corse).
Riferirsi sempre a personale specializzato per la configurazione dell’attuatore.
TABELLA CORSE
TIPO DI
CONFIGURA-
ZIONE
TIPO DI
CONFIGURA-
ZIONE
ATTUATORE
5 6 A1123.1 A1123.2 A1123.3 A1124.X A1125.X A1125.11/.12 A1125.13
STANDARD OFF OFF 150mm 300mm 500mm 300mm 0-17-34mm
MEDIO ON OFF 200mm 350mm 600mm 350mm 0-34mm
LUNGA ON ON 300mm 400mm 0-40mm
MASTER
ID 0 MASTER
STANDARD
ID ATTUATORE 2
LUNGA
SLAVE
ID ATTUATORE 1
MEDIA
ID ATTUATORE 3
ID
RUOLO
CORSA
A
B
