Master Apro - Elektrik Bağlantısı

8
TUR
8. Elektrik bağlantısı
CAVO FUNZIONE COLORE
RD +24V KIRMIZI / RED
BK GND SİYAH / BLACK
YE OPEN SARI / YELLOW
GN CLOSE YEŞİL / GREEN
BN REED / ALARM KAHVERENGİ / BROWN
WH LIN-DATA BEYAZ / WHITE

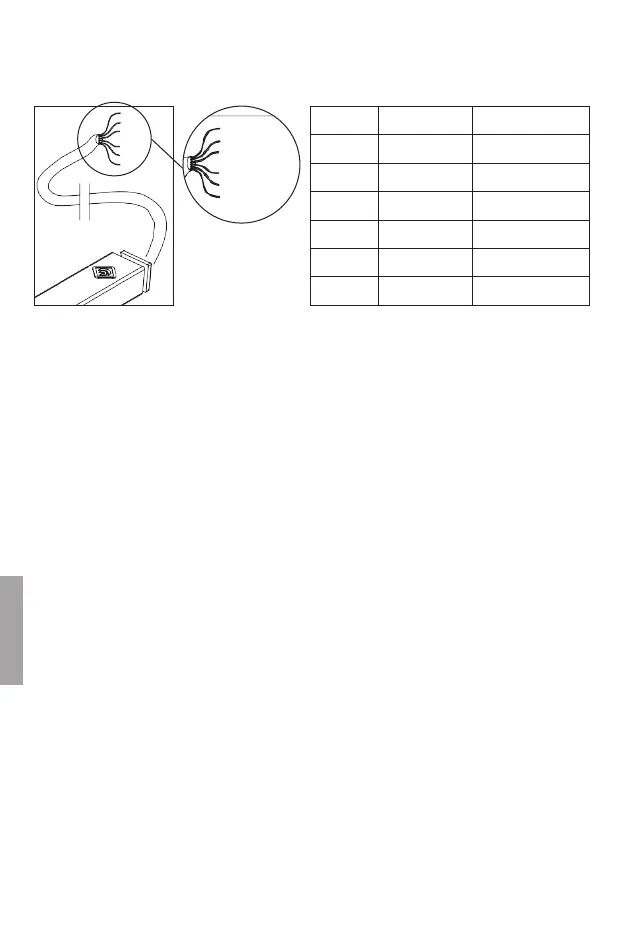

Motor tertibatları 6 kutuplu kabloyla donatılmıştır. Her bir kablonun fonksiyonu için aşağıdaki tabloya bakın.
RD kırmızı
BK siyah
YE sarı
GN yeşil
BN kahverengi
WH beyaz
1. Tek aktüatör için bağlantı: RD 24V’ye; BK GND’ye; YE OPEN’a; GN CLOSE’a
2. Birden çok aktüatör için bağlantı:
A) Master RD 24V’ye; BK GND’ye; YE OPEN’a; GN CLOSE’a; WH LIN-DATA’ya
B) Slave RD 24V’ye; BK GND’ye; WH LIN-DATA’ya
3. Diğer yapılandırmalar için kılavuz sonundaki eklere bakın
