5

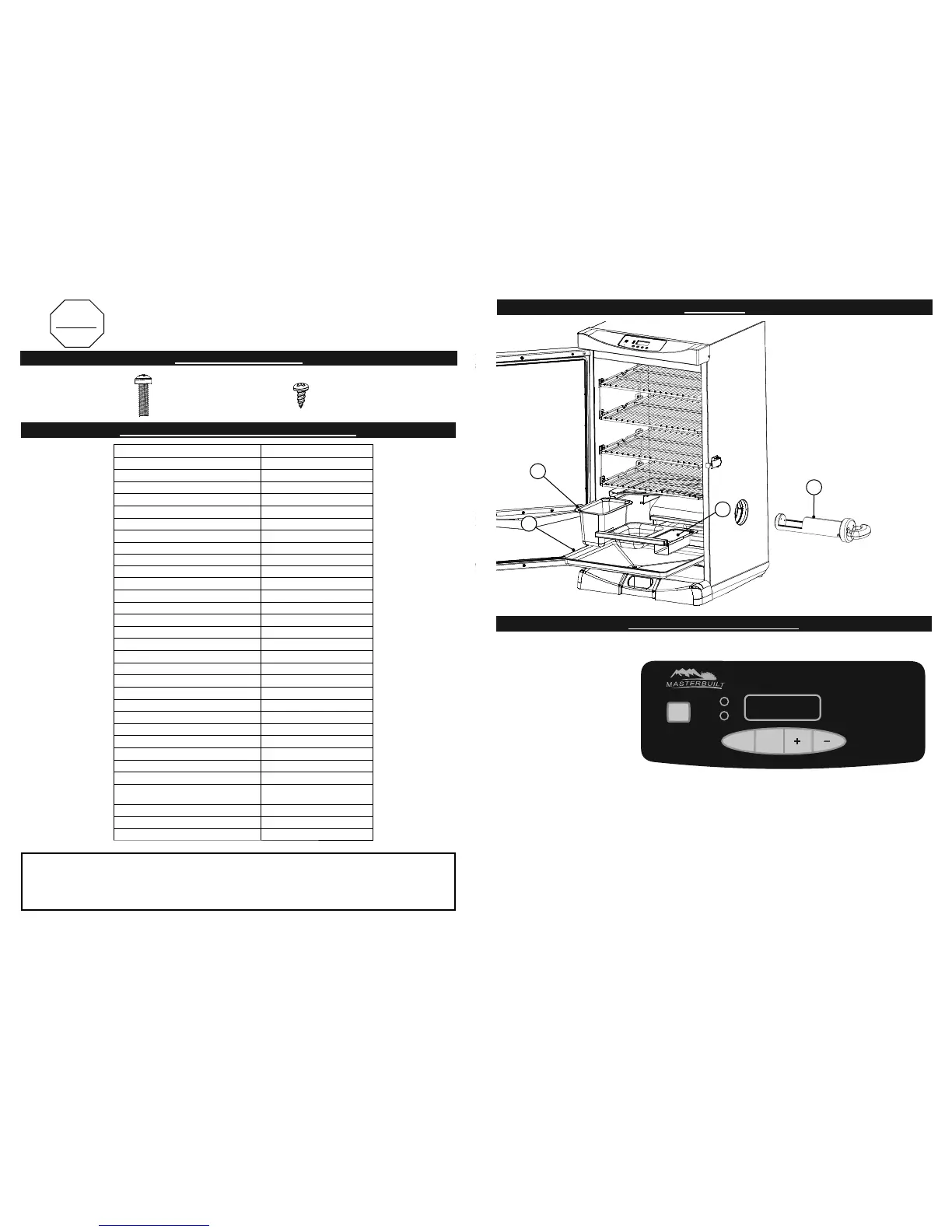

LISTA DE ACCESORIOS
• ANTES DE ENSAMBLAR LEA TODAS LAS INSTRUCCIONES CUIDADOSAMENTE.
• ENSAMBLE LA UNIDAD EN UNA SUPERFICIE LIMPIA Y PLANA.
• HERRAMIENTAS NECESARIAS: DESTORNILLADOR EN CRUZ
**Algunos pasos de ensamblaje pueden ya estar completados
debido al preensamblaje en fábrica.**
LISTA DE REPUESTOS MODELO # 20078715
¡PARE!
NO DEVUELVA AL ESTABLECIMIENTO MINORISTA
para solicitar asistencia en el montaje de la
unidad, o para reclamar partes faltantes o dañadas.
Llame al: Departamento de Servicio al Cliente de MASTERBUILT al:
1-800-489-1581
Tenga a la mano los números de modelo y serie cuando llame.
Estos números se ubican en la etiqueta plateada en la parte posterior de la unidad.
(A)
Tornillo
M6x25
Cant: 12
(B)
Tornillo
ST4x10
Cant: 12
REPUESTO NO DE ÍTEM
Kit del cuerpo, negro 9907140022
Control digital del ahumador 9007140017
Rejilla para ahumar 9007120002
Soporte de la rejilla de cocción 9007120001
Kit de seguro de la puerta, negro 9907120004
Bandeja de trozos de madera 9007130026
Bandeja de goteo 9007120009
Defl ectora goteo 9007120003
Kit del soporte del defl ector de goteo 9907120040
Pata ajustable con tornillos 910050006
Cargador de trozos de madera 9007130028
Bandeja de grasa 9007140011
Tazón de agua 9007120004
Kit del elemento, 800 watts 9907120011
Kit de tapa de los trozos de madera 9907130009
Kit del regulador de aire 990060221
Kit de la puerta de 30” 9907140051
Kit del asa de la puerta 9907120012
Kit de la pata frontal derecha 9907120006
Kit de la pata frontal izquierda 9907120007
Kit de la abrazadera de la bandeja de grasa 9907140019
Kit del panel de ribete derecho 9907120009
Kit del panel de ribete izquierdo 9907120010
Kit de la bisagra de la puerta 9907120013
Kit de la cubierta de la bisagra 9907120008
Kit de la carcasa del panel de control 9907120002
Kit de caja de mando eléctrica (CME) 9907140014
Kit del Apagadp de segurida
del límite de alta temperatura (LAT)
9907140015
Guia de detección y solución de problemas 9807140122
Kit de accesorios 9907140021
Manual de instrucciones 9807140082
Note: Direct sunlight may interfere with ability to read LED display, block light if needed.
To set temperature:
•Press ON button.
•Press SET TEMP button
once-LED display will blink.
•Use +/- to set temperature.
•Press SET TEMP button again
to lock in temperature.
Note: Heating will not begin
until timer is set.
To set timer:
•Press SET TIME button once-LED display for hours will blink.
•Use +/- to set hours.
•Press SET TIME button again to lock in hours. The minutes LED will start blinking.
•Use +/- to set minutes.
•Press SET TIME to lock in minutes and start cook cycle.
Heat will turn off when time has expired.
To RESET control panel:
If control panel shows an error message, turn electric smoker off, unplug unit from outlet, wait
ten seconds, plug unit back into outlet, then turn electric smoker on. This will reset control panel.
10
STEP 9
Place water bowl (7), wood chip
tray (8), and drip pan (9) inside
smoker as shown.
Insert wood chip loader (11) into
side of smoker.
Assembly is complete.
8
11
7
9
HOW TO USE CONTROL PANEL
ASSEMBLY
HEATING
POWER
ON
OFF
Heat will turn off when time has expired
SET
TIME
SET
TEMP
Step 1- Setting Temperature:
1) Press ON button
2) Press SET TEMP once
3) Use
+/- to set desired temperature
4) Push SET TEMP to lock temperature
Step 2- Setting Timer:
1) Press SET TIME
once
2) Use
+/- to set hours
3) Push SET TIME to set minutes
4) Use
+/- to set minutes
5) Press SET TIME to start Cook Cycle
*Lea el Manual de instrucciones para obtener información
más detallada y en otros idiomas
*Lire le mode d'emploi pour plus de détails
