5

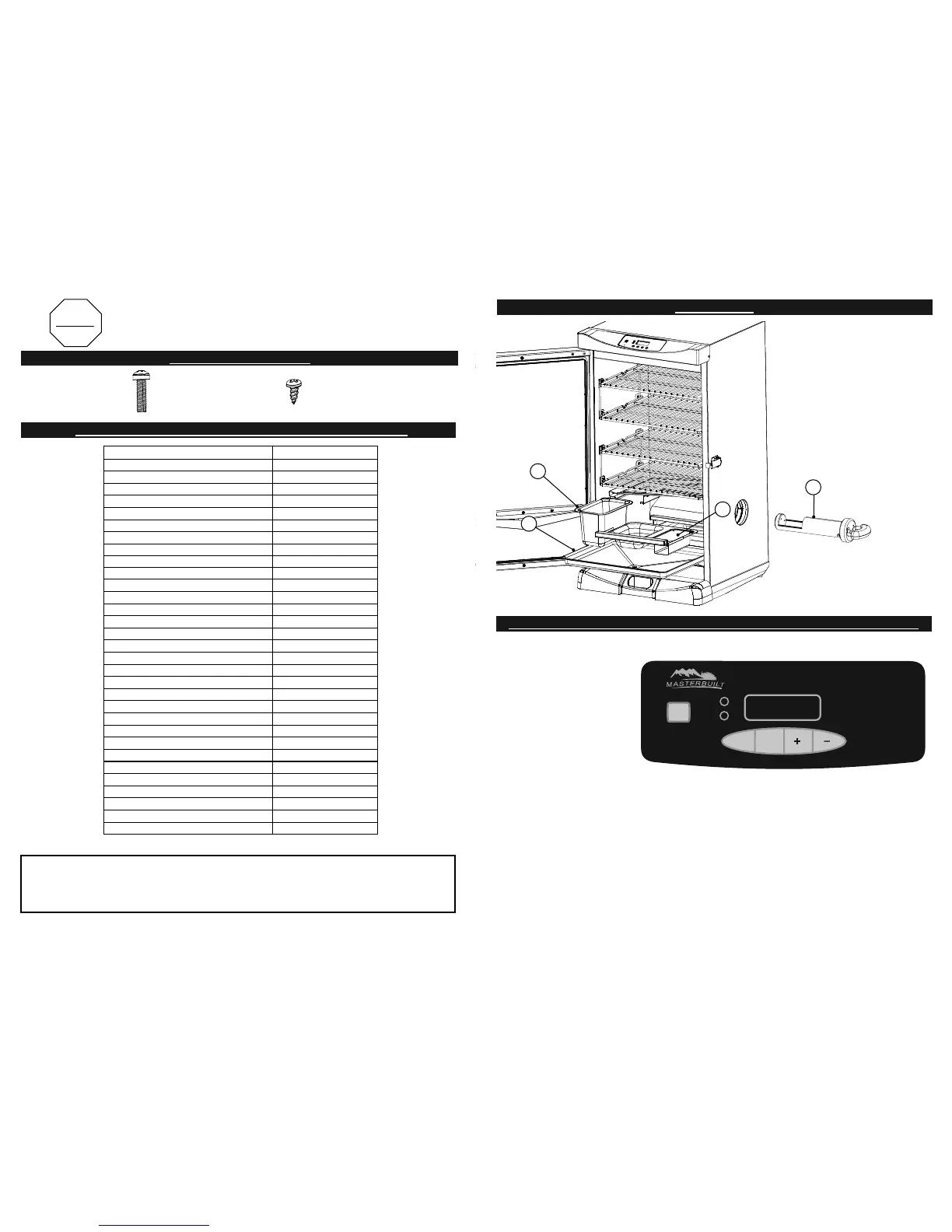

LISTE DES PIÈCES DE RECHANGE DU MODÈLE Nº 20078715
PIÈCE DE RECHANGE Nº D’ARTICLE
Trousse de bâti, noire 9907140022
Commande numérique du fumoir 9007140017
Grille de fumage 9007120002
Support des grilles de cuisson 9007120001
Trousse de loquet de porte, noir 9907120004
Bac à copeaux de bois 9007130026
Plateau ramasse-gouttes 9007120009
Goutte défl ecteur 9007120003
Trousse de support du défl ecteur de gouttes 9907120040
Pied réglable avec vis 910050006
Chargeur à copeaux de bois 9007130028
Bac à graisse 9007140011
Cuvette d’eau 9007120004
Trousse d’élément, 800 watts 9907120011
Trousse de couvercle du bac à copeaux de bois 9907130009
Trousse de clapet à air 990060221
Trousse de porte de 30 po 9907140051
Trousse de poignée de porte 9907120012
Trousse de pied avant droit 9907120006
Trousse de pied avant gauche 9907120007
Trousse de support du bac à graisse 9907140019
Trousse de garniture du panneau de droite 9907120009
Trousse de garniture du panneau de gauche 9907120010
Trousse de charnière de porte 9907120013
Trousse de couvre-charnière 9907120008
Trousse de boîtier du panneau de commande 9907120002
Trousse de controle de puissance (CCP) 9907140014
High Temperature Limiter Kit 9907140015
Guide de dépannage 9807140122
Trousse de quincaillerie 9907140021
Mode d’emploi 9807140082
(A)
Vis
M6 × 25
Qté : 12
(B)
Vis
ST4 × 10
Qté : 12
LISTE DE QUINCAILLERIE
ARRÊTEZ!
NE PAS RENVOYER AU DÉTAILLANT pour obtenir de l’aide pour l’assemblage, des pièces
manquantes ou endommagées
Appelez le service à la clientèle de MASTERBUILT au 1-800-489-1581.
Veuillez avoir le numéro de modèle et le numéro de série à portée de main lors de l’appel.
Ces numéros se trouvent sur l’étiquette argentée au dos de l’appareil.
• AVANT L’ASSEMBLAGE, LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS.
• ASSEMBLER L’APPAREIL SUR UNE SURFACE PLANE ET PROPRE.
• OUTIL NÉCESSAIRE : TOURNEVIS CRUCIFORME
**Il est possible que certaines étapes d’assemblage aient été effectuées en usine.**
Remarque : La lumière directe du soleil peut empêcher de lire correctement l’affi cheur à DEL; au besoin, bloquez la lumière
Pour régler la température :
• Appuyez sur le bouton ON.
• Appuyez une fois sur le bouton SET
TEMP; l’affi cheur à DEL se mettra à
clignoter.
• Utilisez les boutons +/- pour régler la
température.
• Appuyez de nouveau sur le bouton
SET TEMP pour fi xer la température.
Remarque : L’appareil ne commence
pas à chauffer tant que la minuterie
n’est pas réglée.
Pour régler la minuterie :
• Appuyez une fois sur le bouton SET TIME; l’affi cheur à DEL des heures se mettra à clignoter.
• Utilisez les boutons +/- pour régler les heures.
• Appuyez de nouveau sur le bouton SET TIME pour fi xer les heures. La DEL des minutes
commencera à clignoter.
• Utilisez les boutons +/- pour régler les minutes.
• Appuyez sur SET TIME pour fi xer les minutes et lancer le cycle de cuisson.
La chaleur s’éteindra lorsque la durée est écoulée.
Pour RÉINITIALISER le panneau de commande :
Si le panneau de commande affi che un message d’erreur, éteignez le fumoir, débranchez l’appareil de la prise murale, attendez
dix secondes, rebranchez l’appareil sur la prise murale, puis rallumez le fumoir. Cela réinitialisera le panneau de commande.
10
ÉTAPE 9
Mettez la cuvette d’eau (7), le bac
à copeaux de bois (8) et le pla-
teau ramasse-gouttes (9) dans le
fumoir, de la façon illustrée.
Insérez le chargeur à copeaux de
bois (11) dans le côté du fumoir
L’assemblage est terminé.
8
11
7
9
COMMENT UTILISER LE PANNEAU DE COMMANDE ET LA TÉLÉCOMMANDE
ASSEMBLAGE
HEATING
POWER
ON
OFF
Heat will turn off when time has expired
SET
TIME
SET
TEMP
Step 1- Setting Temperature:
1) Press ON button
2) Press SET TEMP once
3) Use
+/- to set desired temperature
4) Push SET TEMP to lock temperature
Step 2- Setting Timer:
1) Press SET TIME
once
2) Use
+/- to set hours
3) Push SET TIME to set minutes
4) Use
+/- to set minutes
5) Press SET TIME to start Cook Cycle
*Lea el Manual de instrucciones para obtener información
más detallada y en otros idiomas
*Lire le mode d'emploi pour plus de détails
