PAGE 41
POUR LE TECHNICIEN SEULEMENT
NE PAS ENLEVER NI DÉTRUIRE
10. En utilisant la figure 18 et le schéma des
circuits de la page 51, vérifier les valeurs de
résistance des bobinages du moteur (bobinage
principal et bobinage de démarrage) comme
montré dans le tableau suivant.
NOTE : Le bobinage principal et le bobinage
de démarrage doivent être contrôlés sur le
moteur.
Si la résistance du bobinage du moteur est
correcte, il doit y avoir un circuit ouvert
entre le moteur et le MCP. Passer à l’étape
11 pour vérifier s’il y a un problème sur le
contacteur du tensionneur de courroie.
Si la résistance de la bobine principale
ou de démarrage est beaucoup plus
grande ou beaucoup moins que les valeurs
énumérées dans le tableau ci-dessus,
remplacer le moteur.
11. Contrôler le contacteur du tensionneur
de courroie en mesurant la résistance entre
les deux conducteurs bleus (voir figure 19)
tout en poussant vers le haut la poulie
de tensionnement.
Bobinage
Résistance
en ohms
Points
de mesure
PRINCIPAL
3,3–3,6
Conducteur bleu clair à l’arrière
sur la broche 4, et conducteur
en cuivre nu déconnecté de
la broche 5 du contacteur
noir du moteur d’entraînement.
DÉMARRAGE
2,7–3,0
Conducteur bleu clair à l’arrière
sur la broche 4, et conducteur
en cuivre nu sur la broche 3
du contacteur noir du moteur
d’entraînement.
1
5
3
4
6
2

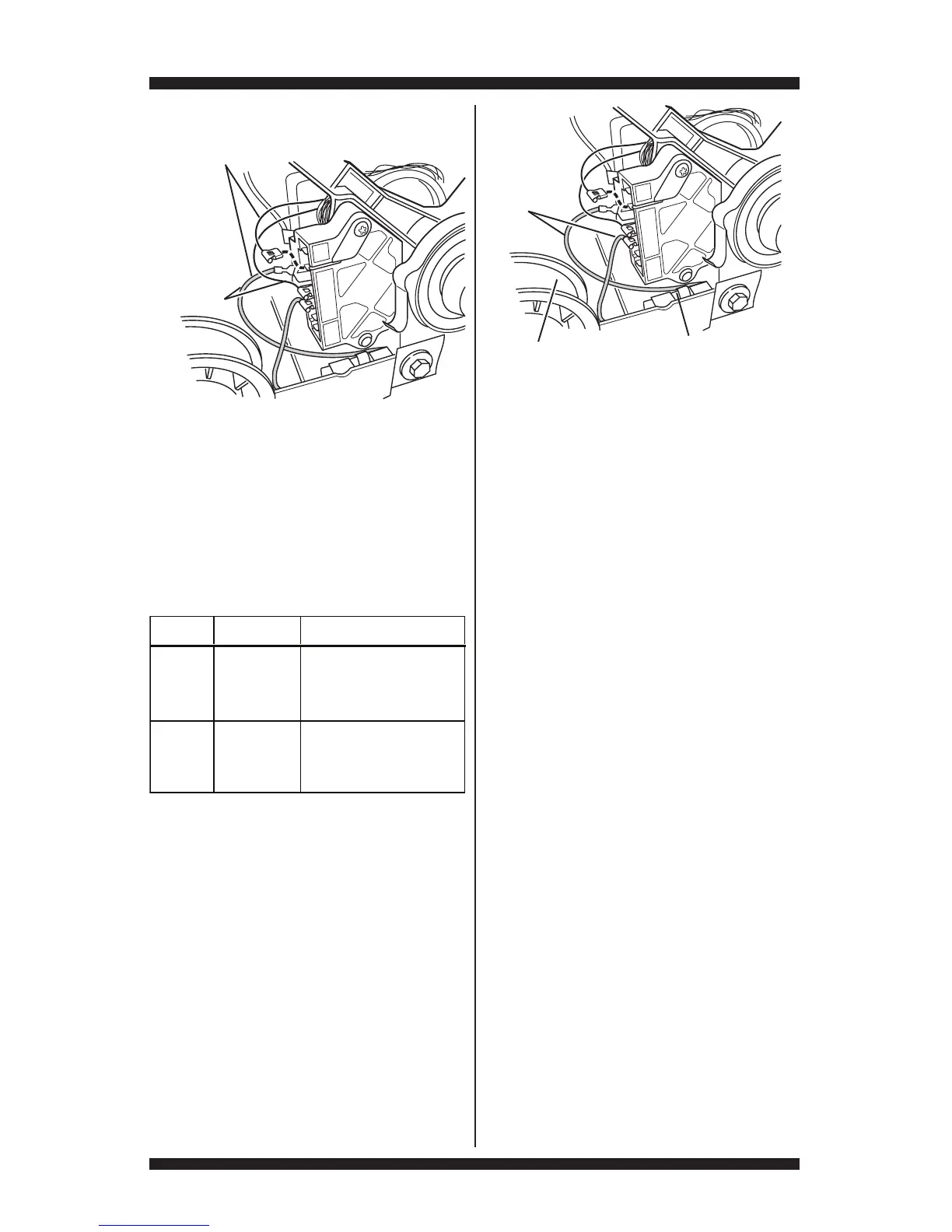

Figure 19 - Contrôler le contacteur du tensionneur
de courroie.
Poulie de
tensionnement
Contacteur du tensionneur
de courroie
Conducteurs
bleu clair
Si la résistance mesurée passe de l’infini
à quelques ohms lors de la fermeture du
contacteur par le bras de poulie, le contacteur
du tensionneur de la courroie est en bon état.
Sinon, remplacer le contacteur de la courroie.
Si le contacteur de la courroie est en bon
état et s’il y a toujours un circuit ouvert,
vérifier et réparer le câblage.
12. Réassembler tous les pièces et panneaux.
13. Brancher la sécheuse ou reconnecter
la source de courant électrique.
14. Exécuter les étapes sous “Test de
diagnostic rapide” pour vérifier la réparation.
TEST nº 4 : Système de chauffage
3Vérification rapide : L’activation du
chauffage et des attributs des composants
correspondants se trouvent dans “Diagnostic
de service Activation des composants
Chauffage 1” pour la version électrique, ou
“Chauffage allumé” pour la version à gaz.
On exécute ce test lorsque l’une des
situations suivantes se manifeste :
3La sécheuse ne chauffe pas
3Impossibilité d’arrêt du chauffage
Avec ce test, on contrôle les composants
du circuit de chauffage. Les composants
suivants font partie de ce système :
1
5
3
4
6
2
Bobinage principal : Conducteur
bleu clair à l’arrière, et
conducteur de cuivre nu
Circuit de
démarrage :
Conducteur
bleu clair à
l’arrière, et
conducteur
de cuivre nu
Figure 18 - Points de mesure pour le bobinage du
moteur (bobinage principal et bobinage de démarrage)
