Alimentation en gaz non
NOTE : Sur la sécheuse à gaz, la thermistance
d’entrée est située sous le support à bride
du MCP dans l’évent d’entrée du tambour.
Consulter le schéma des circuits en page 51
pour diagnostiquer le système de chauffage.
Absence de chauffage :
Repérer les composants à l’aide des figures
20a et 20b. Pour accéder aux composants du
système de chauffage, consulter les instructions
de démontage de la sécheuse, page 53.
SÉCHEUSE ÉLECTRIQUE SEULEMENT :
3Vérification rapide : Effectuer le test “Tension
de ligne 1 du MCP” sous Activation des
composants. Si L1 est présent, le relais
de chauffage reçoit tension de ligne L1.
3Vérification rapide : Effectuer le test “Tension
de ligne 2 du MCP” sous Activation des
composants. Si L2 est présent, le relais de
chauffage reçoit tension de ligne L2, vérifiant
que le contacteur centrifuge, l’élément
chauffant, le thermostat de température
maximale et le coupe-circuit thermique
sont functionnels.
1. Débrancher la sécheuse ou déconnecter
la source de courant électrique.
2. Retirer le panneau avant pour accéder
aux composants thermiques.
3. Utilisant un ohmmètre et en consultant le
schéma de circuits ou le schéma de câblage,
mesurer la résistance entre le conducteur
rouge sur le coupe-circuit thermique et le
conducteur rouge sur l’élément chauffant.
Si la résistance est environ 10 Ω, passer
à l’étape 5.
Si un circuit ouvert est détecté, ou la résistance
est beaucoup plus grande ou beaucoup
moins que 10 Ω, passer à l’étape 4.

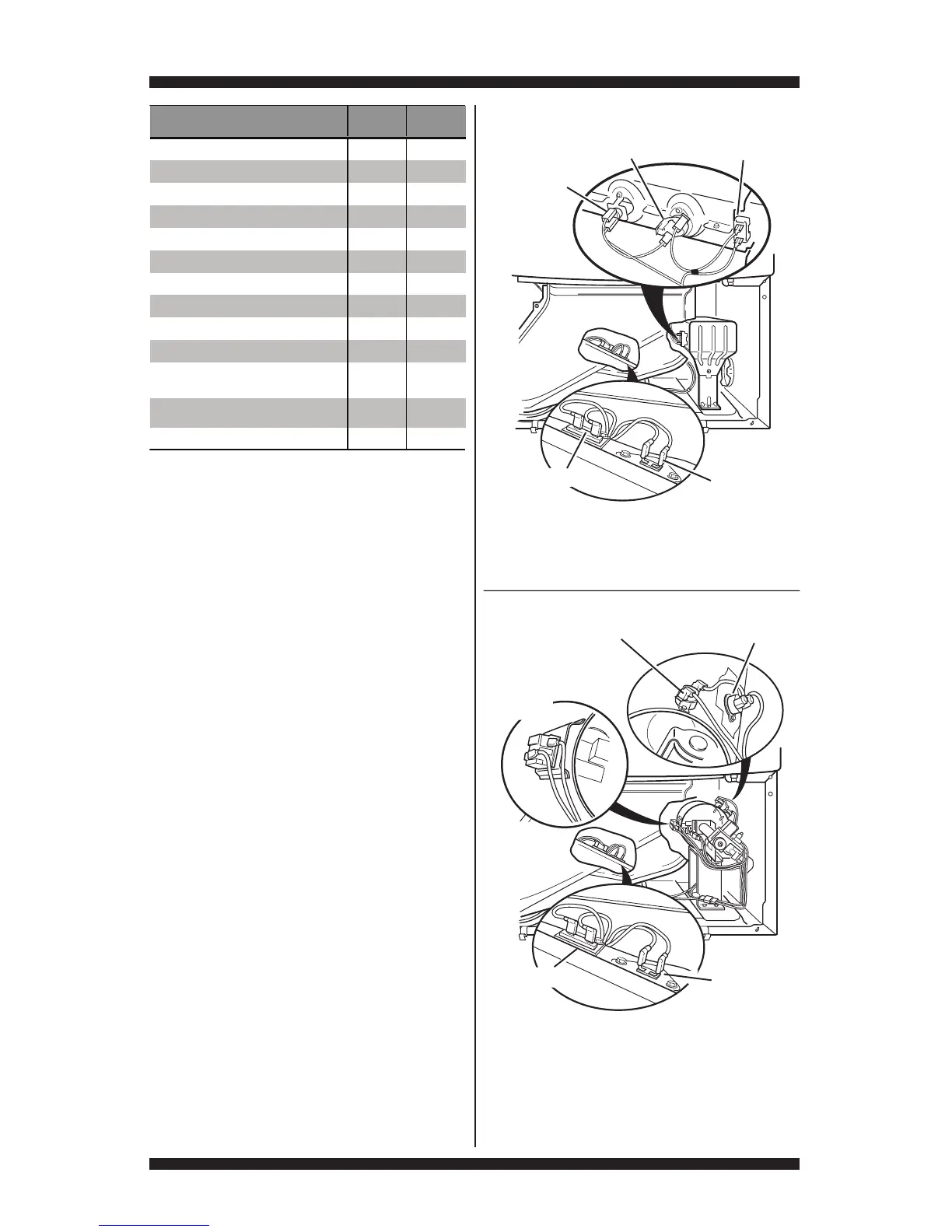

Figure 20b - Composants thermiques
à gaz, vue de face.
Thermistance
de décharge
Fusible thermique
Sécheuse à gaz
Coupe-circuit
thermique
Thermostat de
température maximale
Détecteur
de flamme
Figure 20a - Composants thermiques
électriques, vue de face.
Ensemble thermistance
d’entrée/thermostat de
température maximale
Élément
chauffant
Sécheuse électrique
Fusible thermique
Thermistance
de décharge
Coupe-circuit
thermique
