Descrizione dei modi di arresto
Nelle condizioni di arresto per anomalia di funzionamento e di emergenza è obbligatorio, nel caso di
imminente pericolo, chiudere tutti i dispositivi di blocco delle linee di alimentazione a monte dell’apparec
-
chiatura (Elettrica-Idrica-Gas).

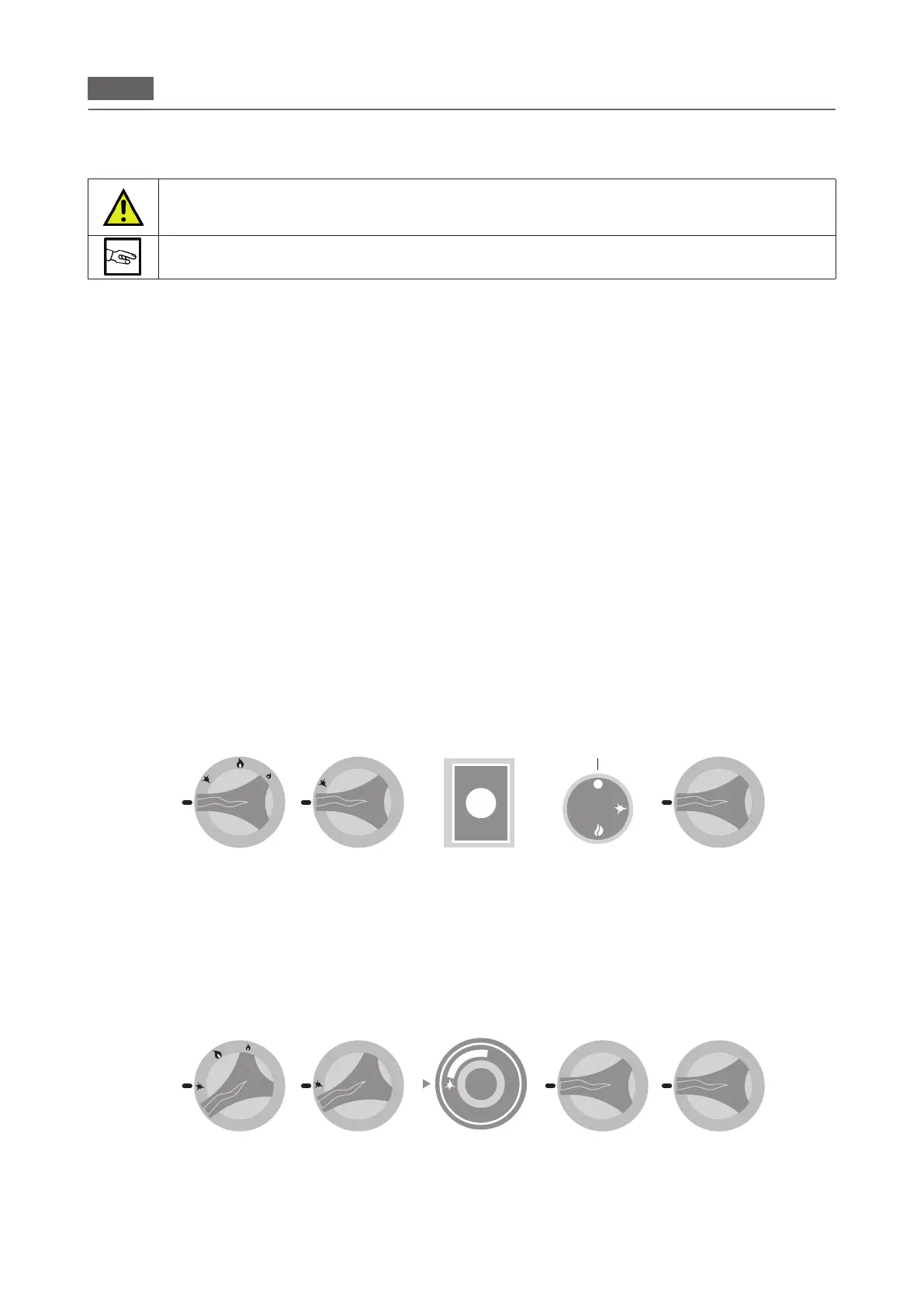

Il disegno illustra le varie posizioni che assumono le manopole durante l’arresto di emergenza (A1-B1-C1-
D1-E1) e l’arresto durante una fase della lavorazione (A2-B2-C2-D2-E2).
Arresto per anomalia di funzionamento
Termostato di sicurezza
Dotazione di serie sui seguenti modelli:
• Friggitrice (presente su tutti i modelli)
• Brasiera (presente su tutti i modelli)
• Pentola (presente su tutti i modelli)
• Cuocipasta (solo su modello Elettrico)
• Cucina (presente su tutti i modelli con forno elettrico)
• Frytop presente su tutti i modelli elettrici (solo per 900)
• Pietra lavica (non presente)
• Bagnomaria (non presente)
• Tutta piastra ( solo per 900 : presente su tutti i modelli con forno gas)
Arresto: In situazioni o circostanze che possono risultare pericolose, il termostato di sicurezza interviene e arresta
automaticamente la generazione di calore. Il ciclo di produzione viene interrotto in attesa che venga rimossa la causa
dell’anomalia.
Riavvio:
Dopo aver risolto l’inconveniente che ha generato l’entrata in funzione del termostato di sicurezza, l’opera-
tore tecnico autorizzato può riavviare il funzionamento dell’apparecchiatura per mezzo degli appositi comandi.
Arresto di emergenza
In situazioni o circostanze che possono risultare pericolose, ruotare a seconda del modello la manopola in posizione
“Zero” (A-B-C-D-E-1).
Vedi modalità e funzione manopole tasti e indicatori luminosi.
Arresto durante una fase della lavorazione
In situazioni o circostanze che necessitano l’arresto temporaneo della generazione di calore agire in questo modo:
• Apparecchiatura Gas: Ruotare le manopole in posizione piezoelettrica (A-B-C-2), la amma pilota rimane in funzio-
ne mentre l’afusso di gas nel bruciatore si interrompe.
• Apparecchiatura Elettrica: Ruotare le manopole “D2-E2” in posizione “Zero” per arrestare la generazione di calore.
(Vedi modalità e funzione manopole tasti e indicatori luminosi).
