ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
5.
НАСТОЯЩЕЕ РУКОВОДСТВО ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ ИЗГОТОВИТЕЛЯ. ВОСПРОИЗВЕДЕНИЕ, ДАЖЕ ЧАСТИЧНОЕ, ЗАПРЕЩЕНО.
7- 7 -
3.
1
2
3
4
5
6
7
8
5
1
2
7
4 4
6
1
2
3
4
5
6
7
8
B
C
A
5
D
3
6
6

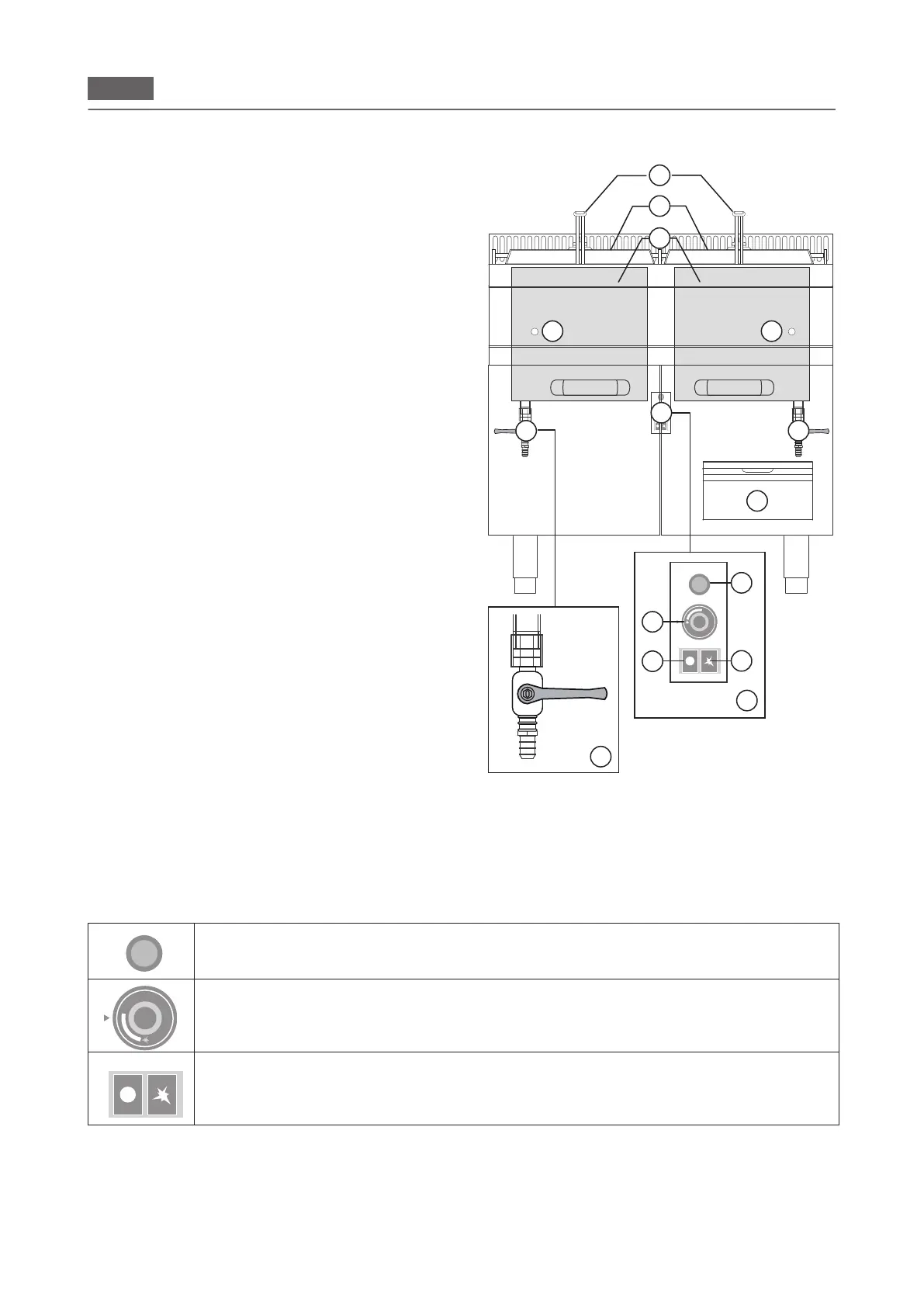

Иллюстрации носят наглядный характер и могут
подвергаться изменениям.
1) Крышка
2) Корзина
3) Варочный отсек.
4) Отверстие для контроля пламени запальника
5) Рукоятка включения (см. параграф “Режимы
работы и функции рукояток, кнопок и световых
индикаторов”).
6) Вентиль слива масла из варочного отсека
7) Емкость для сбора отработанного масла.
Расположение кнопок на рисунках имеет исключительно наглядный характер и может подвергаться
изменениям.
Кнопка пьезоэлектрического розжига (ГАЗОВЫЕ ИЗДЕЛИЯ). Выполняет только одну функцию:
1) При нажатии создает искру для розжига запальника.
Рукоятка термостата (ГАЗОВЫЕ ИЗДЕЛИЯ). Выполняет две различные функции:
1) Подает газ в контур розжига горелки.
2) Регулировка температуры.
Кнопка общего отключения (ГАЗОВЫЕ ИЗДЕЛИЯ).
При нажатии перекрывает поступление газа на запальник.
Кнопка подачи газа на запальник.
При нажатии подает газ в контур включения запальника.
1
2
3
4
5
6
7
8
