GEBRUIKSINSTRUCTIES
5.
11- 11 -
3.

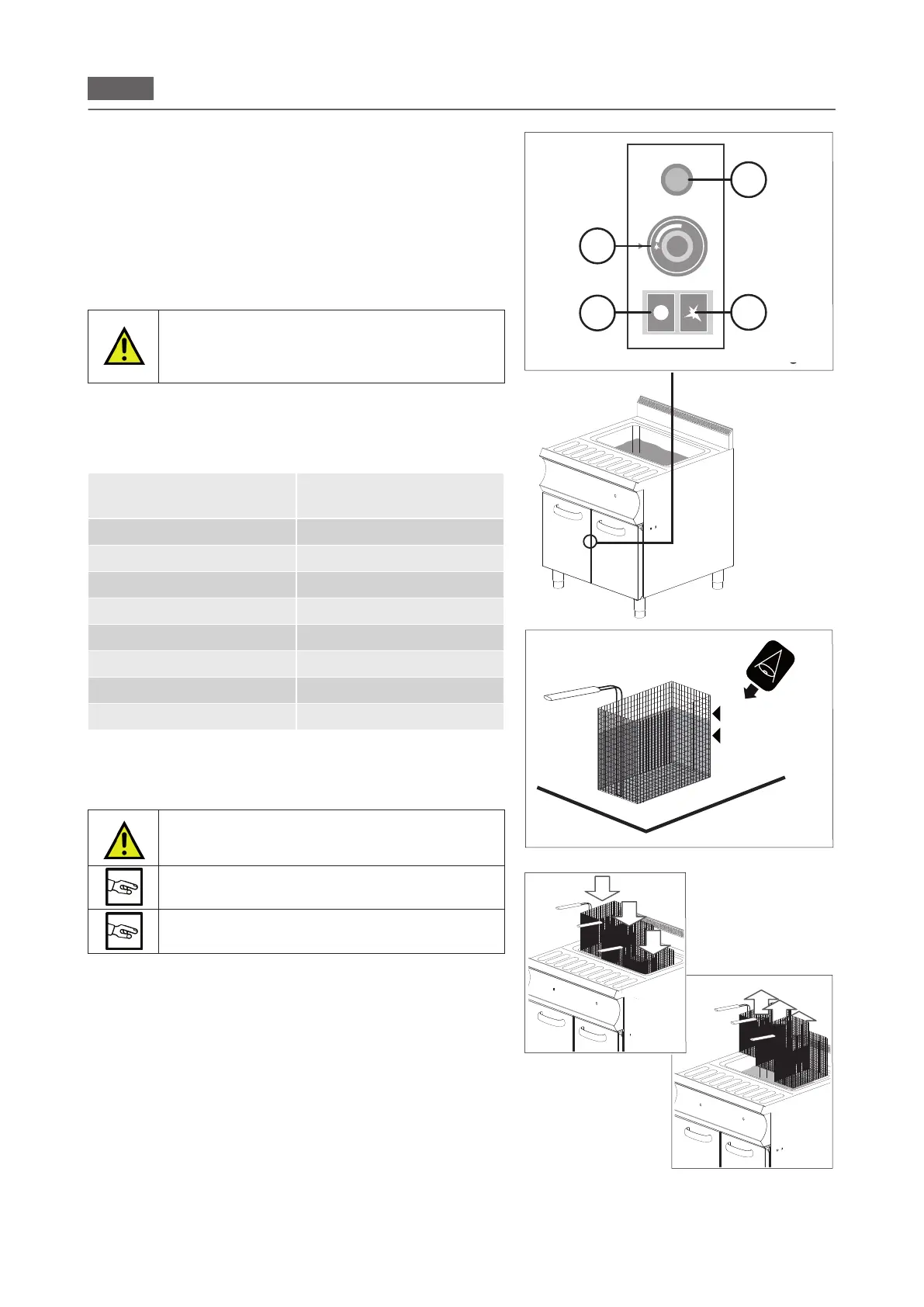

Na succesvolle beëindiging van de handelingen beschreven op de
vorige pagina; moet men als volgt tewerk gaan om de bereidings
-
procedure te beginnen:
• draai de thermostaatdraaiknop naar het piëzo-elektrische
symbool (Afb. 3C).
• Druk de toets voor gastoevoer naar de waakvlam geduren
-
de 20” helemaal in (Afb. 3A) en druk tegelijk meermaals op
de toets voor piëzo-elektrische inschakeling (Afb. 3B) tot de
waakvlam aangaat.
Indien de waakvlam na 20” uitgaat moet men de han-
deling herhalen. Wanneer de waakvlam niet aanblijft,
dient men contact op te nemen met de technisch
dienst voor assistentie.
• Na het inschakelen van de waakvlam, draait men de thermos
-
taatdraaiknop naar de standen van 1 tot 8 om de gewenste
werkingstemperatuur in te stellen (Afb. 3C).
STAND
DRAAIKNOP
TEMPERATUUR
1
110
± 8 °
C
2
125 ± 8 °
C
3
140 ± 8 °
C
4
150 ± 8 °
C
5
155 ± 8 °
C
6
170 ± 8 °
C
7
180 ± 8 °
C
8
190 ± 8 °
C
Product vullen/verwijderen
De hoeveelheid product in het recipiënt mag niet
meer dan 2/3 van de inhoudscapaciteit van het reci
-
piënt (Mand Afb.4) zijn.
Wacht tot de gewenste temperatuur is bereikt vooral
-
eer de mand in de bereidingskamer te brengen
Het product moet volledig ondergedompeld zijn in de
olie in de bereidingskamer.
De te bewerken producten in bereiding moeten in de speciale re
-
cipiënten worden gelegd en correct in de bereidingskamer worden
geplaatst.
Na het vullen van de mand buiten de zone van het apparaat, moet
men de mand langzaam in de bereidingskamer brengen door die
in de eigen voorziene houder te plaatsen (Afb. 5).
Op het einde van het bereidingsproces het recipiënt uit de berei
-
dingskamer (Afb.6) wegnemen en op een plaats neerzetten die
vooraf is klaargemaakt voor het neerzetten van het bewerkte pro
-
duct.
Na het wegnemen van het product gaat men verder met een nieu
-
we lading of met de handelingen beschreven onder “Buitendienst-
stelling”.
Fig. 3
1
2
3
4
5
6
7
8
B
C
A
D
Fig. 5
Fig. 4
Fig. 6
3/4 MAX
Afb.4
Afb.5
Afb.6
Afb.3
