MBM GF477B - Page 60

7
ESTE MANUAL PERTENECE AL FABRICANTE. QUEDA PROHIBIDA SU REPRODUCCIÓN TOTAL Y PARCIAL.
- 7 -
INSTRUCCIONES DE USO
5.
7- 7 -
3.
Modo y función de las llaves, botones e indicadores luminosos
La disposición de las llaves que se muestra en las imágenes es de carácter informativo y puede diferir de la
disposición real.
Botón piezoeléctrico (GAS). Cumple una sola función:
1. Al presionarlo, produce la chispa de encendido de la llama piloto.
Llave termostato (GAS).
Cumple dos funciones distintas:
1. Introduce gas en el circuito de encendido del quemador.
2. Regula la temperatura.
Tecla de apagado general (GAS).
Presionada, interrumpe el ujo de gas a la llama piloto.
Tecla de entrada de gas a la llama piloto.
Presionada, introduce gas en el circuito de encendido de la llama piloto.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
5
1
2
7
4 4
6
1
2
3
4
5
6
7
8
B
C
A
5
D
3
6
6

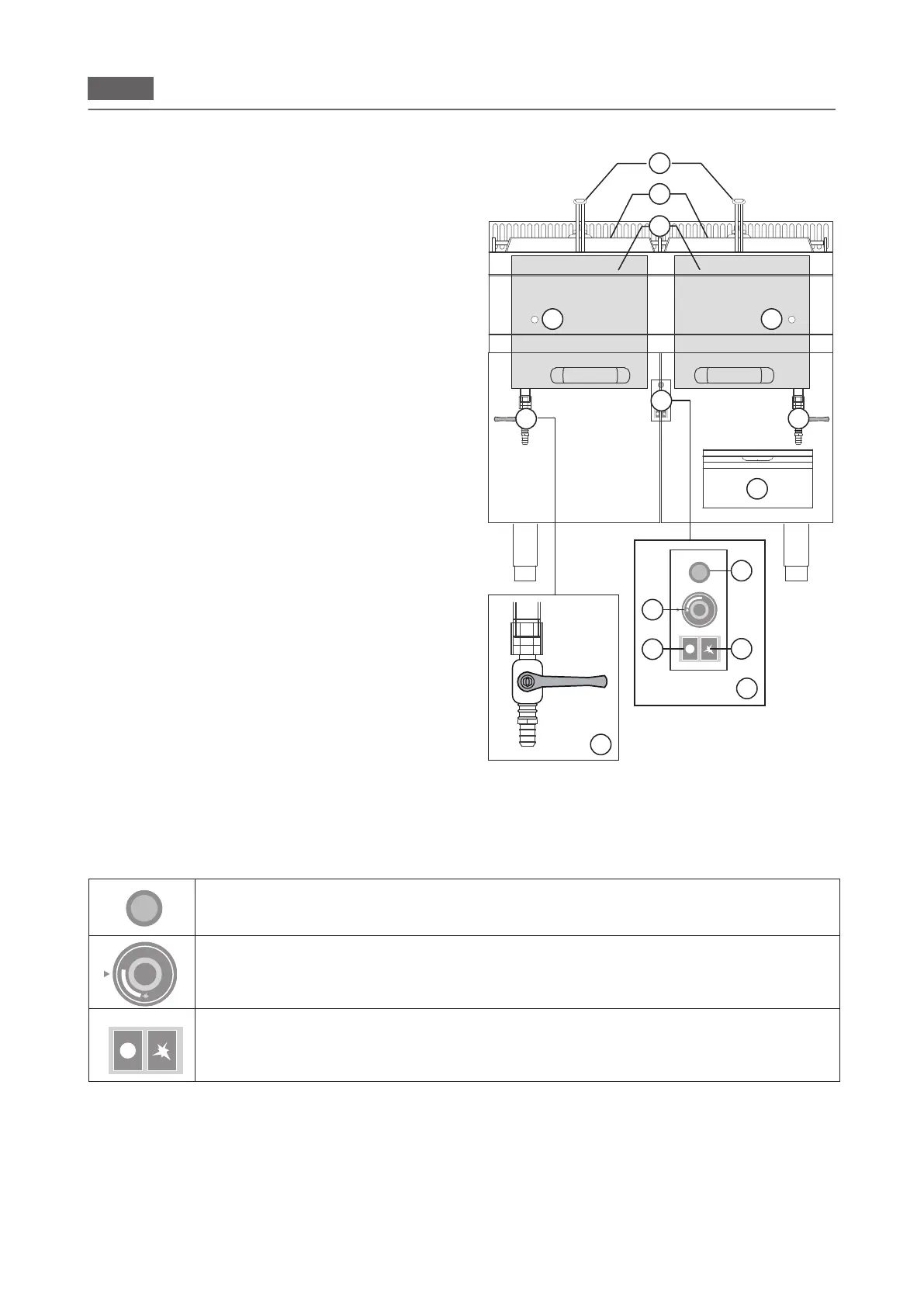

Ubicación de los principales componentes
La disposición que se muestra en las guras es de carácter
informativo y puede sufrir modicaciones.
1. Tapa.
2. Cesto.
3. Compartimiento de cocción.
4. Ranura para controlar la llama piloto.
5. Conjunto de encendido (vea Modos y funciones
de las llaves, botones e indicadores luminosos).
6. Grifo de descarga de aceite del compartimiento
de cocción.
7. Recipiente para la recolección del aceite quema
-
do.
