MAINTENANCE
oho38
LUBRICATION POINTS
Lubricate Point 1 with Quicksilver Anti-Corrosion Grease or 2-4-C Marine
Lubricant with Teflon
1 Propeller Shaft – Refer to Propeller Replacement for removal and installation
of the propeller. Coat the entire propeller shaft with lubricant to prevent the
propeller hub from corroding and seizing to the shaft.
Lubricate Points 2 thru 7 with Quicksilver 2-4-C Marine Lubricant with Teflon
or Special Lubricant 101.

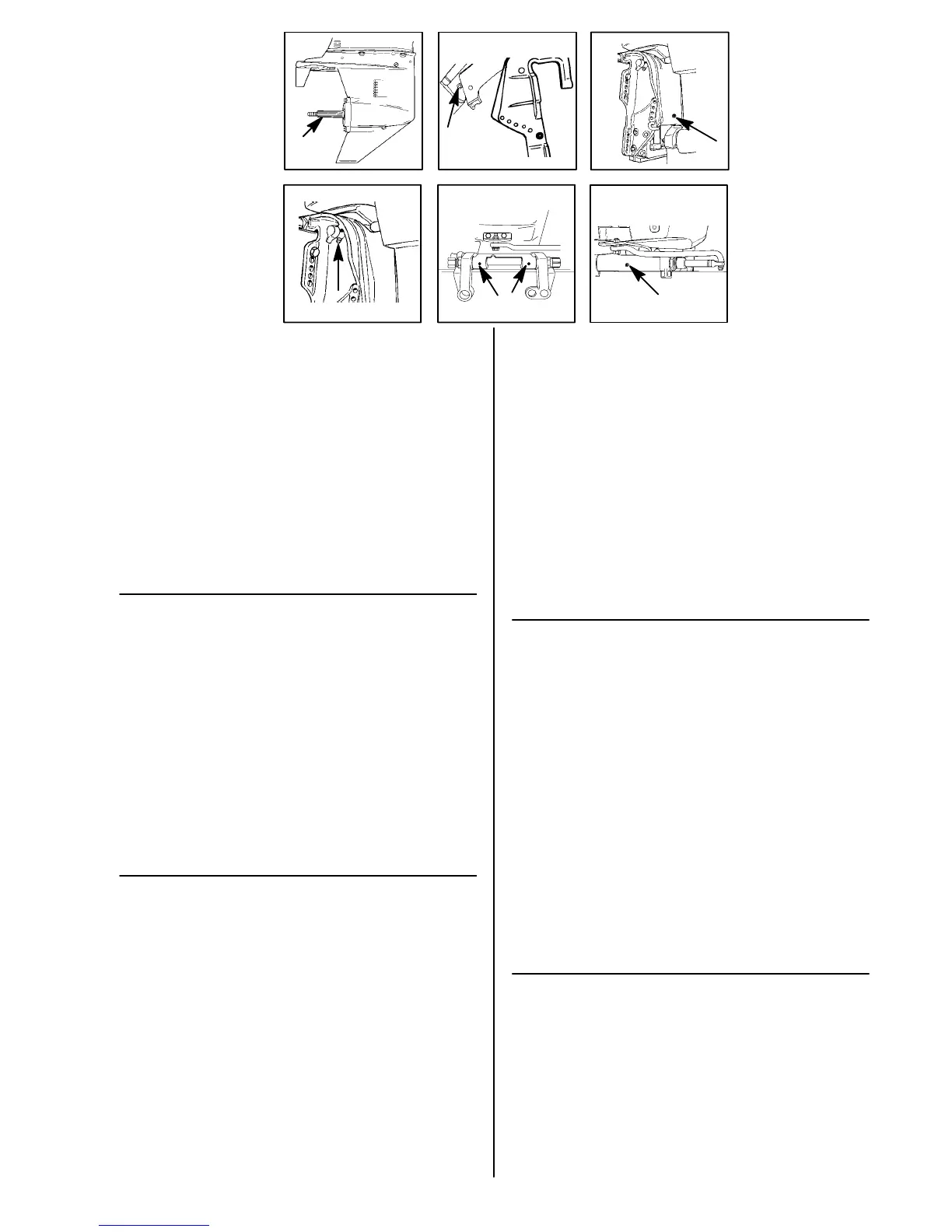

2 Swivel Bracket – Lubricate through fitting.
3 Swivel Bracket (Big Foot Models)– Lubricate through fitting.
4 Tilt Support Lever (Big Foot Models) – Lubricate through fitting.
5 Tilt Tube – Lubricate through fittings.
6 Tilt Tube (Big Foot Models) – Lubricate through fittings.
(continued on next page)
ohd
ENTRETIEN
oho38d
POINTS DE LUBRIFICATION
Lubrifiez le point 1 avec du Quicksilver Anti-Corrosion Grease ou
du 2-4-C Marine Lubricant au téflon.
1 Arbre de l’hélice : référez-vous au chapitre sur le remplacement de l’hélice
pour retirer et installer l’hélice. Lubrifiez la totalité de l’arbre de l’hélice pour
empêcher le moyeu de butée de se corroder et de contaminer l’arbre.
Lubrifiez les points 2 à 7 avec du Quicksilver 2-4-C Marine
Lubricant au téflon ou du Special Lubricant 101.
2 Support pivotant – lubrifiez par le raccord.
3 Support pivotant (modèles Big Foot) – lubrifiez par le raccord.
4 Levier de support de relevage (modèles Big Foot) – Graissez par le raccord.
5 Tube de basculement – lubrifiez par les raccords.
6 Tube de basculement (modèles Big Foot) – lubrifiez par les raccords.
(suite page suivante)
ohj
MANTENIMIENTO
oho38j
PUNTOS DE LUBRICACION
Lubrique el punto 1 con grasa Quicksilver Anti-Corrosion Grease
o lubricante 2-4-C Marine Lubricant con teflón.
1 Eje de la hélice - Remítase a Cambio de Hélice para retirar e instalar la hélice.
Cubra todo el eje de la hélice con el lubricante para evitar que el cubo de la
hélice se corroa y cause aferramiento al eje.
Lubrique los puntos 2 a 7 con lubricante Quicksilver 2-4-C Marine
Lubricant con teflón o Special Lubricant 101.
2 Soporte giratorio - Lubrique a través del engrasador.
3 Soporte giratorio (modelos Big Foot) - Lubrique a través del engrasador.
4 Palanca de soporte de la inclinación (modelos Big Foot) — Lubrique por el
acople de engrase.
5 Tubo de inclinación - Lubrique a través de los engrasadores.
6 Tubo de inclinación (modelos Big Foot) - Lubrique a través de los
engrasadores.
(continúa en la siguiente página)
ohh
MANUTENÇÃO
oho38h
PONTOS DE LUBRIFICAÇÃO
Lubrifique o Ponto 1 com “Quicksilver Anti-Corrosion Grease”
(Graxa Contra a Corrosão Quicksilver) ou com “Quicksilver 2-4-C
Marine Lubricant with Teflon” (Lubrificante Marinho 2-4-C
Quicksilver com Teflon) .
1 Eixo da Hélice - Veja “Remoção da Hélice”, sobre remoção e instalação da
hélice. Cubra todo o eixo da hélice com o lubrificante, para evitar a corrosão
do cubo da hélice e seu emperramento no eixo.
Lubrifique os Pontos 2 até 7 com “Quicksilver 2-4-C Marine
Lubricant with Teflon” (Lubrificante Marinho 2-4-C Quicksilver
com Teflon) ou com “Special Lubricant 101” (Lubrificador
Especial 101).
2 Suporte do Conjunto Giratório - Lubrifique pela montagem.
3 Suporte do Conjunto Giratório (Modelos “Big Foot”) - Lubrifique pela
montagem.
4 Alavanca de Suporte de Inclinação (Modelos “Big Foot”) – Lubrifique através
da graxeira.
5 Tubo de Inclinação - Lubrifique pelas montagens
6 Tubo de Inclinação (Modelos “Big Foot”) - Lubrifique pelas montagens
(continua na próxima página)
