MAINTENANCE
ome5
CHANGING ENGINE OIL
Engine Oil Capacity
3 U.S. Quarts (3.0 Liter).
Oil Changing Procedure
Pump Method
1 Place the outboard in an vertical upright position.
2 Remove dipstick and thread a Quicksilver Crankcase Oil Pump onto the
dipstick tube. Pump out the engine oil into an appropriate container.

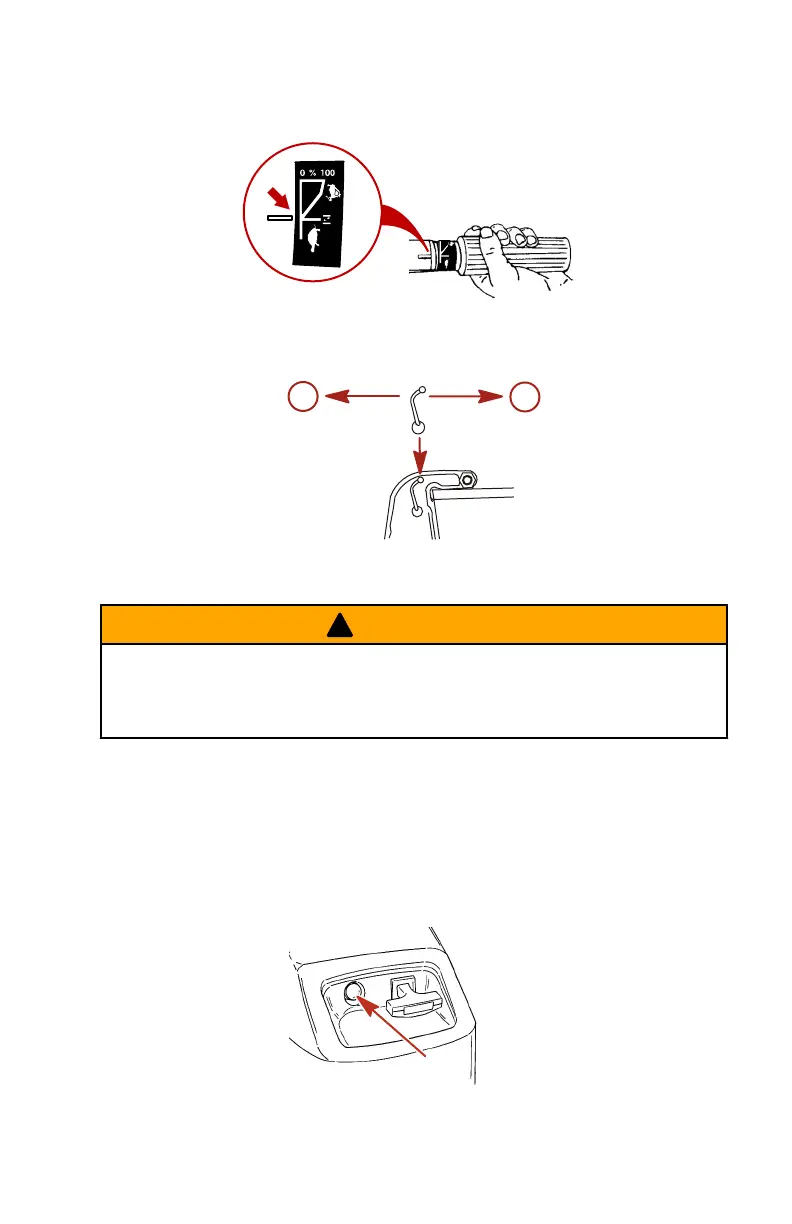

Drain Plug Method
3 Tilt the outboard up to the trailer position.
4 Turn the steering on the outboard so that the drain hole (a) is facing downward.
Remove drain plug and drain engine oil into an appropriate container. Lubricate
the seal on the drain plug with oil and reinstall.
(continued on next page)
ohd
ENTRETIEN
ome5d
VIDANGE D’HUILE MOTEUR
Capacité d’huile moteur
3,0 litres.
Méthode de vidange d’huile
Vidange par pompe
1 Placez le moteur hors bord en position verticale.
2 Retirez la jauge de niveau et enfoncez une pompe à huile moteur Quicksilver
sur le tube de la jauge. Pompez l’huile moteur dans un récipient approprié.
Vidange par bouchon de vidange
3 Inclinez le moteur vers le haut en position de remorquage.
4 Tournez la barre sur le moteur hors bord de façon à ce que le trou de vidange
(a) soit tourné vers le bas. Retirez le bouchon de vidange et videz l’huile dans
un récipient approprié. Graissez le joint du bouchon de vidange avec de l’huile
et remettez le bouchon en place.
(suite page suivante)
ohj
MANTENIMIENTO
ome5j
CAMBIO DE ACEITE DEL MOTOR
Capacidad de aceite del motor
3,0 litros.
Procedimiento de cambio de aceite
Método de la bomba
1 Coloque el motor fuera de borda en posición completamente vertical.
2 Quite la varilla medidora de aceite y conecte una bomba de aceite para cárter
Quicksilver en el tubo para la varilla medidora. Bombee el aceite del motor a
un depósito adecuado.
Método del tapón de drenaje
3 Incline el motor fuera de borda a la posición de remolque.
4 Gire la dirección del motor fuera de borda de manera que el agujero de drenaje
(a) quede hacia abajo. Quite el tapón de drenaje y drene el aceite del motor
a un depósito adecuado. Lubrique el sello del tapón de drenaje con aceite y
vuelva a colocarlo.
(continúa en la siguiente página)
ohh
MANUTENÇÃO
ome5h
TROCA DE ÓLEO DO MOTOR
Capacidade do óleo do motor
3,0 litros
Procedimento de troca do óleo
Método de bombeamento
1 Coloque o motor de popa na posição (vertical).
2 Retire a vareta de medição e rosqueie a Bomba de Óleo do Cárter Quicksilver
no tubo da vareta. Bombeie o óleo do motor para dentro de um recipiente
apropriado.
Método tampa de drenagem
3 Incline o motor de popa para cima, para a posição de rebocamento.
4 Gire a direção do motor de popa para que o orifício de drenagem (a) fique
virado para baixo. Retire a tampa de drenagem e drene o óleo para dentro de
um recipiente apropriado. Lubrifique com óleo o vedador da tampa de
drenagem e reinstale-o.
(continua na próxima página)
