MONTAGGIO SENSORI
RX
TX
LED DI STATO E RELATIVE SEGNALAZIONI
Tramite un LED luminoso appositamente installato sul cruscotto della vettura è possibile avere l’informazione sullo
stato del sistema d’allarme (vedi la seguente tabella).
SEGNALAZIONE DEL LED SEGNALAZIONE STATO DELLA CENTRALE
Spento Centralina disinserita o disattivata
Lampeggio Lento Inserita e in sorveglianza
Lampeggio Veloce In immunità iniziale
Molto rapido In immunità iniziale e protezione volumetrica esclusa
SEGNALAZIONI DELLA CENTRALE TRAMITE IL LED DI STATO
Dopo il disinserimento dell’allarme alcuni lampeggi del led indicano se in vostra assenza è avvenuto uno o più allarmi
acustici e per identi carne la causa fare riferimento alla tabella MEMORIE D’ALLARME presente nel libretto d’uso.
Il sistema di protezione volumetrica con tecnologia
Eco/Doppler e i sensori orientabili consentono
d’ottenere alte performance e un’ottima immunità
ai falsi allarmi. La sensibilità preselezionata dalla
fabbrica permette di proteggere in modo adeguato
tutti i veicoli grazie ad un sistema automatico che
l’adatta al volume da proteggere e nel caso la si
volesse aumentare sarà possibile sia manualmente
che tramite il programmatore portatile PDC/CAR
ALARM PROGRAMMER (ABS0889).

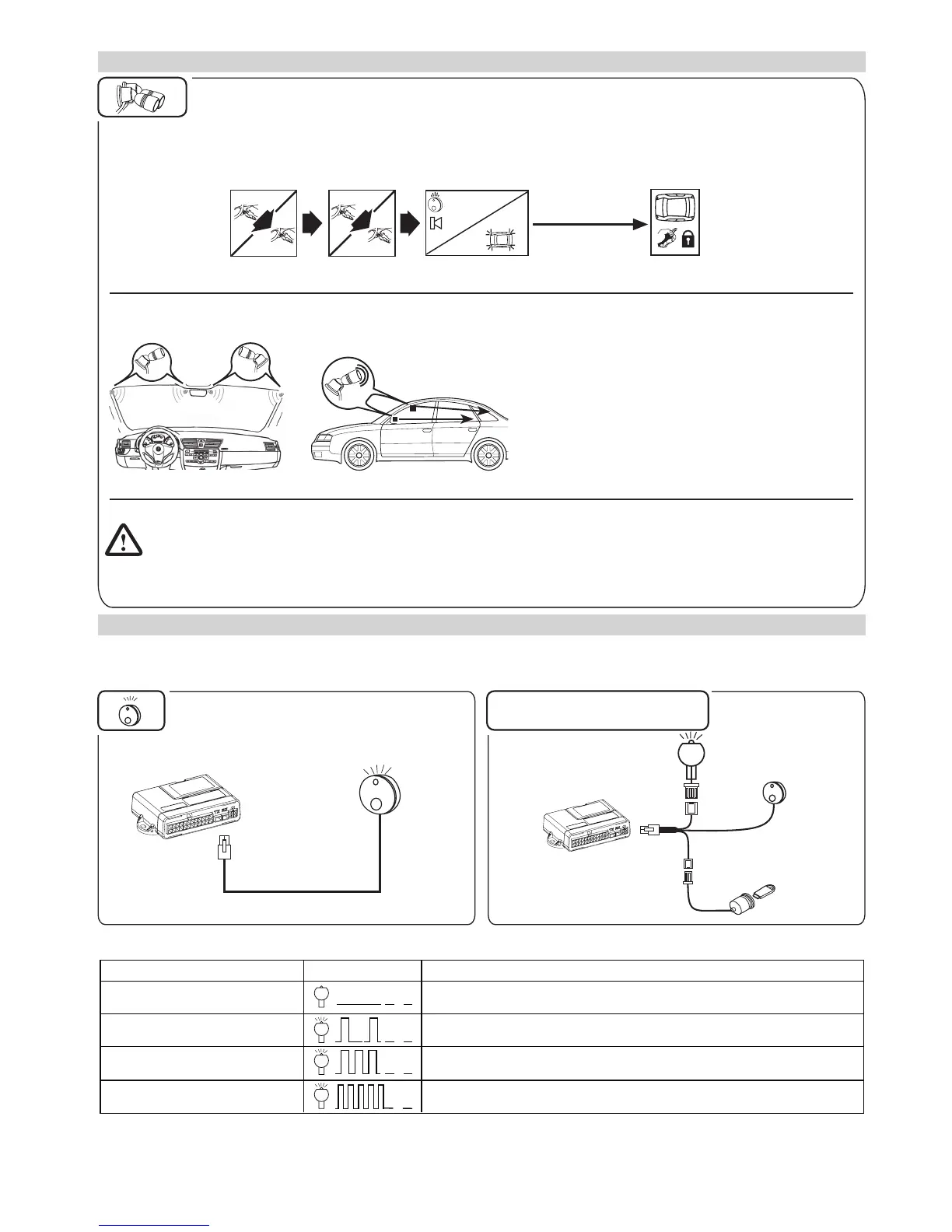

Per escludere la protezione volumetrica procedere come descritto e illustrato di seguito; attivare 2
volte il +15 quadro del veicolo, dopo i 3 Beep della centrale chiudere la vettura con il radiocomando
d’orgine entro 20 Sec.
Un lampeggio molto rapido durante il tempo di immunità indicherà lo stato di inserito con protezione volumentrica esclusa.
INIBIZIONE PROTEZIONE VOLUMETRICA
PROTEZIONE VOLUMETRICA
+ 15 ON
+ 15 OFF
+ 15 ON
+ 15 OFF
MAX
20 SEC.
X 3
= 1 FLASH
= 3 BEEP
INIBIZIONE AUTOMATICA PER HEATER (RISCALDATORE)
Nel caso di applicazioni del prodotto su auto con riscaldatore è possibile usufruire dell’inibizione automatica della protezione
volumetrica che verrà ripristinata automaticamente pochi minuti dopo lo spegnimento del riscaldatore.
Per il collegamento selezionare ON la funzione tramite il programmatore portatile PDC/CAR ALARM PROGRAMMER (ABS0889) e
utilizzare la linea BAULE con segnale attivo al negativo ( lo VIOLA Pin 14 ).
MEMORIA D’ALLARME
Fig. 9
(Vedi a pag. 9 per l’inibizione automatica della protezione ultrasuoni via CAN-BUS)
Fig. 11Fig. 10
OPT - ABS13760
WINDOW LED + ELECTRONIC KEY
RECETTACOLO +
1 CHIAVE ELETTRONICA
LED
(SET-UP/OVERRIDE SWITCH)
WINDOW
LED
LED
(SET-UP/OVERRIDE SWITCH)
