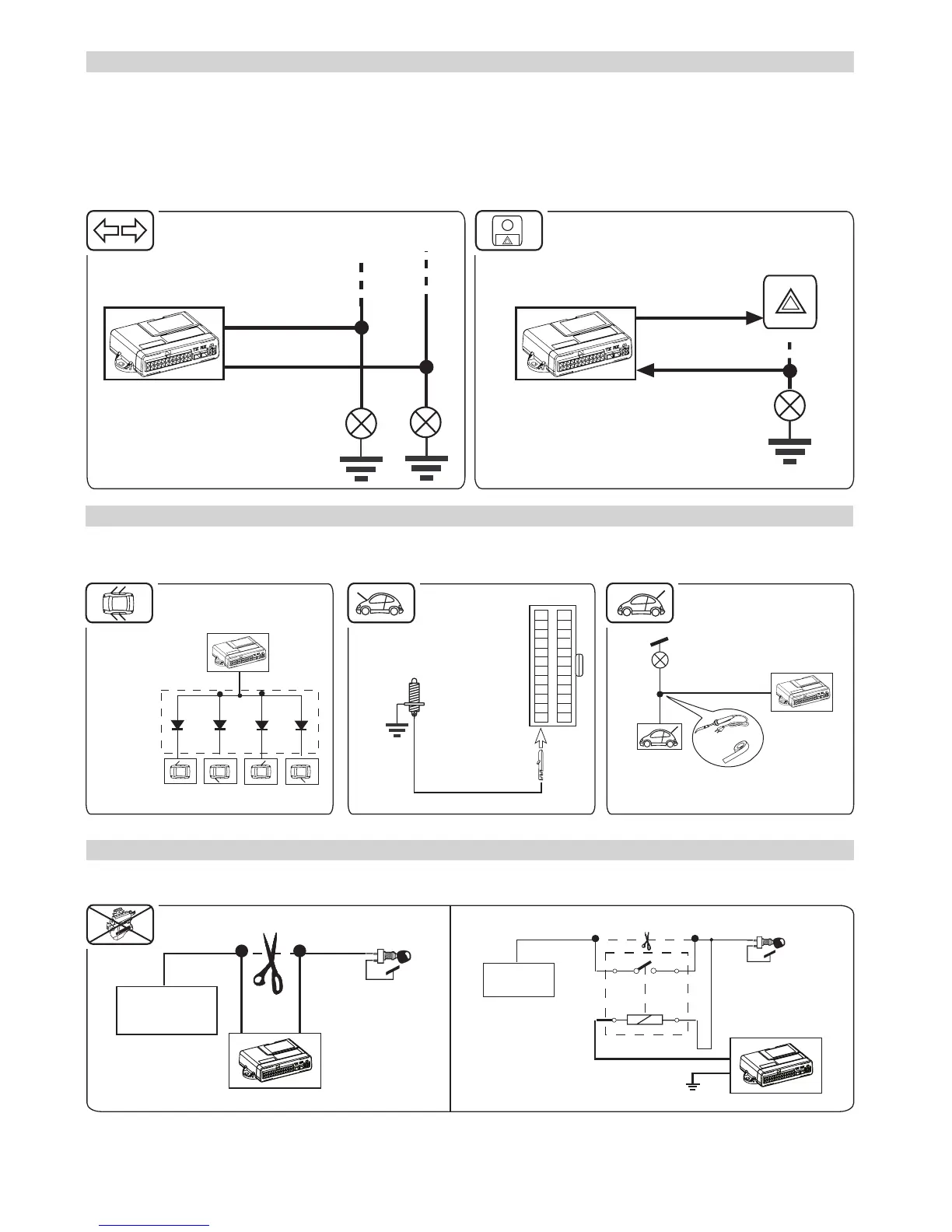

Per il pilotaggio degli indicatori di direzione durante una fase di allarme è indispensabile collegare i li di colore
Azzurro e Azzurro/Verde.
Se la vettura non è dotata del lampeggio degli indicatori di direzione alla chiusura/apertura occorre attivare la
selezione Blinker Ins/Dis “ON” nella tabella di programmazione delle funzioni accessorie.
Il prodotto permette il pilotaggio degli indicatori di direzione o con segnali positivi direttamente connessi alle
lampade (Fig. 13) o tramite il pilotaggio con segnale negativo diretto al pulsante Blinker della vettura.
BLINKER
Fig. 12 Fig. 13
-
AZZURRO
AZZURRO/VERDE
AZZURRO
PILOTAGGIO
AZZURRO/VERDE
FEEDBACK
Utilizzare i pulsanti già esistenti solo se chiudono verso massa.
PROTEZIONE PERIFERICHE
VERDE
MODULO
DIODI
M134
O DIODI
1N4002
(X4)
PULSANTI
PORTE
D’ORIGINE
PULSANTE
PROTEZIONE
COFANO
DA INSTALLARE
VIOLA
1
+
PULSANTE
BAULE
D’ORIGINE
PLAFONIERA
BAULE
+ 30
VIOLA
PORTE COFANO MOTORE BAULE
Fig. 14 Fig. 15 Fig. 16
Un tentativo di avviamento con centrale inserita attiva il relè interno aprendo il circuito del blocco avviamento.
BLOCCO AVVIAMENTO
BIANCO
BLU
INIEZIONE
ELETTRONICA
POMPA BENZINA
+15
+30
+30
BIANCO
MOTORINO
DI
AVVIAMENTO
+50
INSTALLARE
UN REL
SUPPLEMENTARE
DA 30A
87
30
86
85
BLU
Fig. 17
