FRANÇAIS
36
de coupe. La largeur de coupe est rele-
vée sur l'échelle de droite, au niveau de
l'indicateur de la butée parallèle :
– Bord de butée haut : largeurs de
coupe de 0 à 35 cm possibles.
– Bord de butée bas : largeurs de
coupe de 0 à 29,5 cm possibles.
Pour scier des pièces de grande taille, il
est nécessaire de sortir dispositif d'élar-
gissement de table.
1. Décaler la butée parallèle en posi-
tion finale sur l'échelle.
2. Retirer le dispositif d'élargissement
de table et régler la butée parallèle à
la distance souhaitée. La largeur de
coupe est relevée sur l'échelle de
gauche, au niveau de l'indicateur de
l'échelle graduée.
6.8 Réglage de la rallonge de
table
La rallonge de table augmente la sur-
face d'appui, si bien que des pièces de
grande longueur peuvent également
être maintenues de façon sûre.
1. Pour retirer la rallonge de table, les
deux vis moletées (61) doivent être
desserrées.
2. Retirer la rallonge de table et la ré-
gler à la distance souhaitée.
3. Resserrer les deux vis moletées.
6.9 Sciage

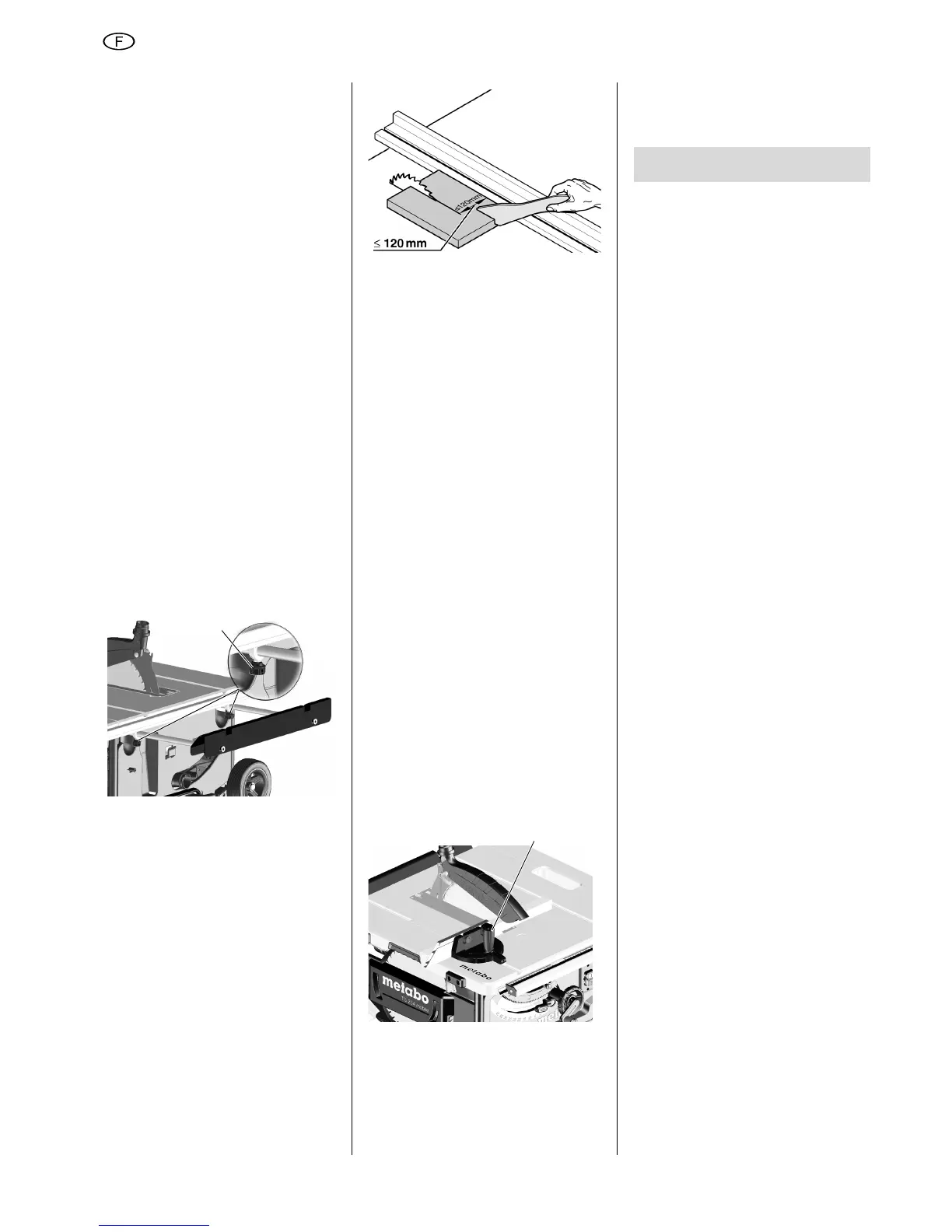

ADanger !
La pièce de poussée doit être utili-
sée dès que l'écart entre la lame de
scie et la butée parallèle est infé-
rieur à 120 mm.
Coupe droite
1. Régler l‘angle d‘inclinaison et le blo-
quer.
2. Régler la hauteur de coupe. L'avant
du capot de protection doit reposer
entièrement sur la pièce à usiner.
3. Régler la butée parallèle.
4. Mettre la scie en marche.
5. Pousser la pièce à usiner de ma-
nière régulière vers l'arrière et la
scier en une seule opération.
6. Arrêter l'appareil si vous ne voulez
pas continuer à travailler immédiate-
ment.
Coupe angulaire
1. La butée transversale est insérée
par l'avant dans la rainure de la table
de scie.
2. Après avoir desserré la poignée de
blocage (62), régler l'angle souhaité
de la butée transversale et resserrer
la poignée de blocage.
3. Régler l'écart latéral entre le profilé
adaptable et la lame de scie :
Desserrer l'écrou moleté et déca-
ler le profilé adaptable.
Serrer l'écrou moleté.
4. Presser la pièce contre la butée
transversale.
5. Scier la pièce en déplaçant la butée
transversale.
6. Arrêtez l'appareil si vous ne voulez
pas continuer à travailler immédiate-
ment
ADanger !
Avant chaque transport :
Mettre la machine hors tension.
Attendre que la lame se soit im-
mobilisée.
Débrancher la fiche secteur.
Abaisser entièrement la lame de
scie à l'aide de la manivelle.
Régler l'angle d'inclinaison de la
lame de scie sur 0° et bloquer à
l'aide du levier de blocage.
Démonter les pièces rapportées (ca-
pot de protection, dispositif d'aspira-
tion des copeaux). Ranger le capot
de protection sur la table de sciage.
Enrouler le câble d'alimentation au
niveau de l'enrouleur de câble.
Uniquement appareil avec support
de machine :
Soulever l'appareil au niveau du
châssis de cadre et le pivoter vers
l'arrière. Relever l'appareil verticale-
ment sur le flanc et replier les pieds
supérieurs. Les leviers pivotants
rouges doivent à nouveau s'enga-
ger.
Pivoter l'appareil vers l'arrière et re-
plier les pieds inférieurs. Les leviers
pivotants rouges doivent à nouveau
s'engager.
Rentrer les poignées et déposer
l'appareil.
ARisque de coincement
Bloquez le dispositif d'élargisse-
ment de table retiré au moyen du le-
vier de blocage.
Pour porter l'appareil, utilisez les poi-
gnées latérales (63) sur la table.
