FRANÇAIS
35
Marche = actionner l'interrupteur su-
périeur (53) pendant 1 à 2 se-
condes.

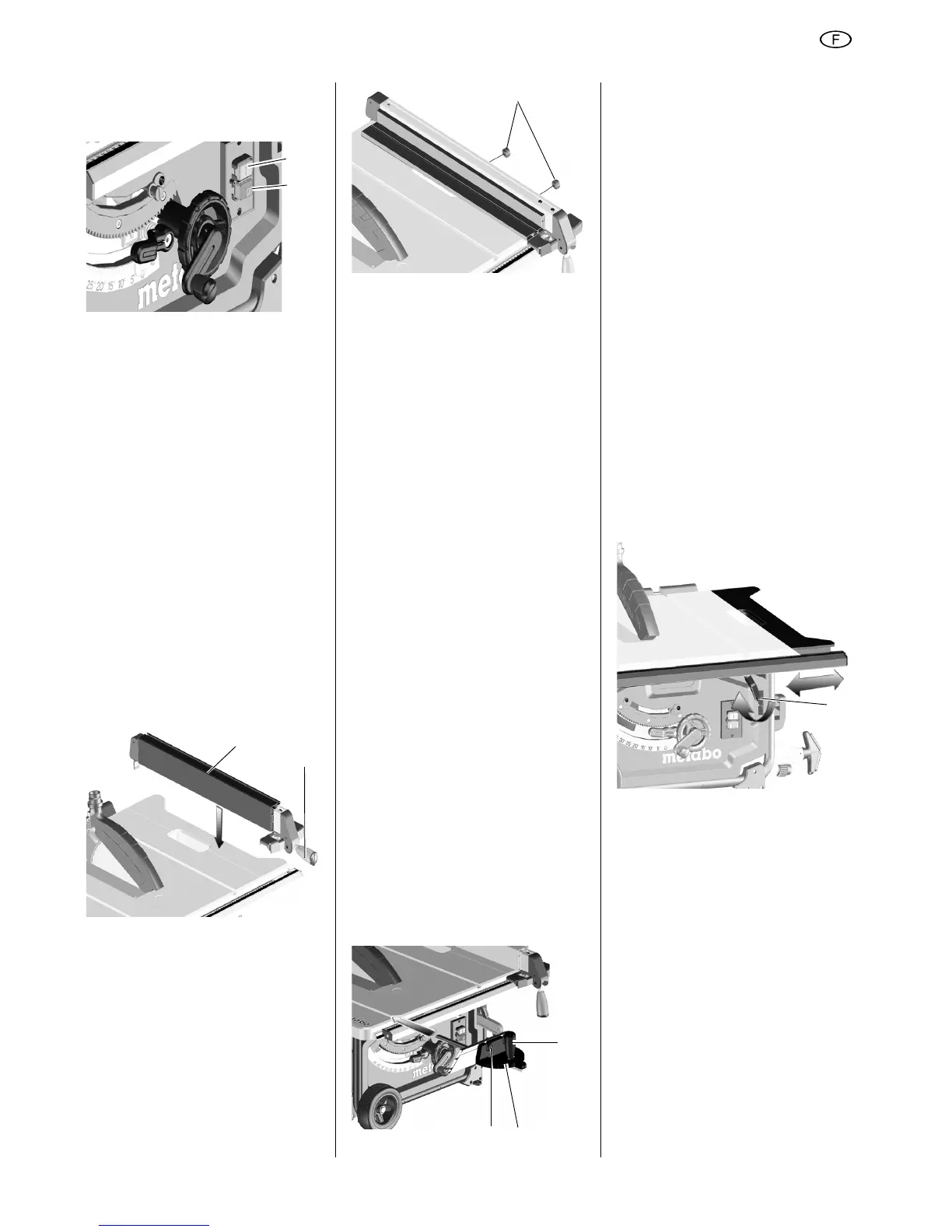

6.4 Réglage de la butée
parallèle
Pour la butée parallèle, on utilise le pro-
filé de butée long (54). Le montage s'ef-
fectue sur le profilé de guidage à l'avant
de la scie.
– Positionner la butée parallèle à
droite de la lame de scie.
Le repère au niveau de la loupe in-
dique la distance réglée entre la bu-
tée parallèle et la lame de scie sur
l'échelle.
– Desserrer le levier de blocage (55)
de la butée parallèle et décaler la
butée parallèle, jusqu'à ce que le re-
père au niveau de la loupe affiche la
distance souhaitée par rapport à la
lame de scie.
Pour bloquer, presser le levier de
blocage (55) vers le bas.
– En cas de sciage avec la butée pa-
rallèle, le profilé de butée (54) doit
se trouver parallèlement à la lame
de scie et bloqué en position à l'aide
du levier de blocage (55). Pour ce
faire, presser le levier de blocage
vers le bas.
–Ecrous moletés (56) pour la fixation
du profilé de butée. Après avoir des-
serré les deux écrous moletés (56),
le profilé de butée peut être retiré et
retourné :
Bord de guidage bas :
– pour scier des pièces plates ;
– lorsque la lame de scie est incli-
née.
Bord de guidage haut :
– pour scier les pièces hautes
(87 mm max.)
6.5 Ajustement de l'indica-
teur sur la butée parallèle
1. Aligner la butée parallèle sur la lame
de scie.
2. Desserrer la vis sur l'indicateur de la
butée parallèle.
3. Faire coïncider l'indicateur sur la bu-
tée parallèle et le "O" sur l'échelle
graduée.
4. Resserrer la vis sur l'indicateur de la
butée parallèle
3Remarque :
Pour empêcher que la pièce à usiner ne
se coince lors du sciage avec la butée
parallèle :
décaler la butée parallèle complètement
vers la droite, puis régler la largeur de
coupe souhaitée.
6.6 Réglage de la butée
transversale
La butée transversale (58) est insérée
par l'avant dans la rainure de la table de
scie.
La butée transversale peut être décalée
de 60° dans les deux sens pour les
sciages en angle.
Pour les sciages à 45° et 90°, utiliser les
butées prévues à cet effet.
Pour régler l'angle : desserrer la poi-
gnée de blocage (57) en la tournant
dans le sens inverse des aiguilles d'une
montre.
ARisques de blessures !
La poignée de blocage doit être ser-
rée à fond pour scier avec la butée
transversale.
Le profilé adaptable peut être déplacé
ou retiré en desserrant l'écrou moleté
(59).
6.7 Réglage du dispositif
d'élargissement de table
Le dispositif d'élargissement de table
augmente la surface d'appui, de ma-
nière à pouvoir maintenir sûrement les
pièces de grande taille.
Pour régler le dispositif d'élargisse-
ment de table, le levier de blocage
(60) doit être desserré.
ARisques de blessures !
Le levier de blocage doit être tou-
jours serré à fond pour scier.
Relevé sur l'échelle graduée lors du
sciage avec butée parallèle
L'échelle utilisée pour relever la largeur
de coupe dépend comment le profilé de
butée est monté sur la butée parallèle :
– Bord de guidage haut =
échelle noire sur fond blanc.
– Bord de guidage bas =
échelle blanche sur fond noir.
Le dispositif d'élargissement de table
n'est pas utilisé pour les petites largeurs
