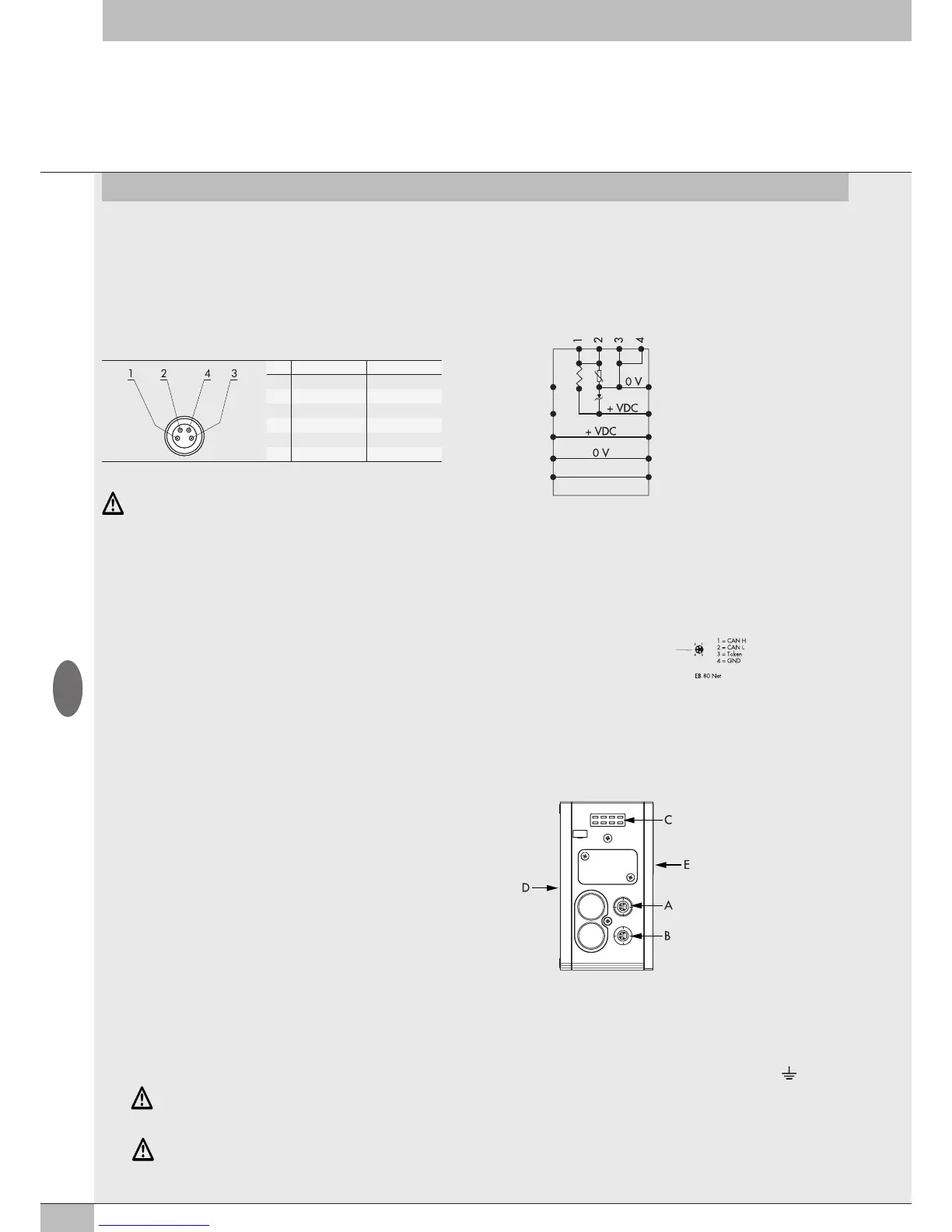

3. ACCESSORI
3.1 INTERMEDIO - M CON ALIMENTAZIONE ELETTRICA SUPPLEMENTARE
Tra le basi delle valvole possono essere installati dei moduli intermedi con alimentazione elettrica supplementare.
Possono servire come alimentazione elettrica supplementare, quando il numero di elettropiloti azionato contemporaneamente è elevato, oppure per
separare elettricamente alcune parti dell’isola da altre, per esempio quando si vuole interrompere l’alimentazione elettrica di alcune elettrovalvole
all’apertura di una protezione della macchina, o alla pressione di un pulsante di emergenza. Solo le elettrovalvole a valle del modulo sono alimentate
dallo stesso. Sono disponibili varie tipologie con funzioni pneumatiche differenti.
La corrente massima per il comando delle elettrovalvole, erogabile dall’intermedio con alimentazione elettrica supplementare è 8 A.
ATTENZIONE
Non può essere utilizzata come funzione di sicurezza, in quanto garantisce solo che non venga effettuata nessuna attivazione elettrica.
Attivazioni manuali o guasti possono causare movimenti involontari. Per maggior sicurezza, scaricare l’impianto pneumatico prima di eseguire
interventi pericolosi.
PIN Colore Funzione
1 Marrone +VDC
2 Bianco +VDC
3 Blu GND
4 Nero GND
3.2 CONNESSIONE ELETTRICA ADDIZIONALE - E0AD
La connessione elettrica Addizionale - E permette di collegare ad un unico nodo EtherNet/IP diversi sistemi EB 80.
Per fare questo l’isola principale deve essere dotata di un terminale cieco tipo C3, dotato di un connettore M8.
Per consentire il collegamento di più sistemi, tutte le isole addizionali devono essere dotate del terminale cieco
C3, tranne l’ultima che deve montare il terminale cieco C2, dotato dell’apposita terminazione per la linea seriale
EB 80 Net.
Opzionalmente, se è necessaria una predisposizione per futuri ampliamenti, è possibile montare un terminale
cieco C3 anche sull’ultima isola, in questo caso è necessario inserire l’apposito connettore M8 di terminazione
cod. 02282R5000.
Per il corretto funzionamento di tutto il sistema EB 80 Net, utilizzare esclusivamente i cavi M8-M8 precablati,
schermati e twistati, presenti sul catalogo Metal Work.
La connessione elettrica Addizionale, consente di collegare basi per valvole e moduli di segnale - S, esattamente
come per l’isola con nodo EtherNet/IP.
3.2.1 Elementi elettrici di connessione e segnalazione
A Connessione alla rete EB 80 Net
B Connessione per l’alimentazione della Connessione elettrica Addizionale
e per l’alimentazione ausiliaria delle valvole
C Led di segnalazione diagnostica EB 80
D Connessione ai moduli Segnale
E Connessione alle basi per valvole
+VDC Valvole
+VDC Bus
Linea Bus
+VDC Valvole
+VDC Bus
Linea Bus
+VDC Valvole
1 = +24V bus
2 = +24V valvole
3 = GND
4 = GND
Terminale di chiusura con rimando
EB 80 Net (Connettore femmina M8)
1 = CAN H
2 = CAN L
3 = Token
4 = GND
ATTENZIONE
La mancanza di collegamento a terra può causare, in caso di scariche elettrostatiche, malfunzionamenti e danni irreversibili.
Per garantire il grado di protezione IP65 è necessario che gli scarichi siano convogliati e che il connettore M12 non utilizzato sia tappato.
3.2.1.1 Collegamenti elettrici: piedinatura connettore M8 per l’alimentazione della Connessione elettrica Addizionale
1 = 24VDC Alimentazione Connessione elettrica Addizionale e moduli di Input/Output
2 = 24VDC Alimentazione ausiliaria valvole
3 = GND
4 = GND
Il dispositivo deve essere collegato con la terra utilizzando la connessione del terminale di chiusura, indicata con il simbolo PE
ATTENZIONE
L'alimentazione bus, alimenta anche tutti i moduli di Segnali S collegati direttamente, al nodo, la corrente massima fornibile è 3.5 A.
