22
I
3.3.6 Modulo 4 input analogici M8 per la misura di Temperature
Ogni modulo S per la misura di temperature può gestire fino a 4 ingressi, liberamente configurabili per l’utilizzo di sensori di temperatura o di
termocoppie di vario tipo. Dispongono di alcuni parametri configurabili singolarmente.
La compensazione della temperatura (Cold Junction Compensation CJC) per l’utilizzo delle termocoppie è effettuata internamente, in condizioni
di temperatura ambiente normali non è necessario installare un giunto freddo esterno. L’installazione di un sensore esterno è consigliata in caso
di repentine variazioni della temperatura ambiente. Utilizzare un sensore PT1000 come per esempio il sensore TE Connectivity NB-PTCO-157 o
equivalente. Il modulo per la misura di temperatura trasmette al sistema di controllo i valori misurati, con una word di ingresso per ogni canale.
Per un totale di 4 word, per modulo.
Tipo di sensori supportati
Pt 100, Pt 200, Pt 500, Pt 1000
Ni 100, Ni 120, Ni 500, Ni 1000
Tipo di connessione a 2, 3, 4 fili
Tipo di termocoppie supportate
J, E, T, K, N, S, B, R

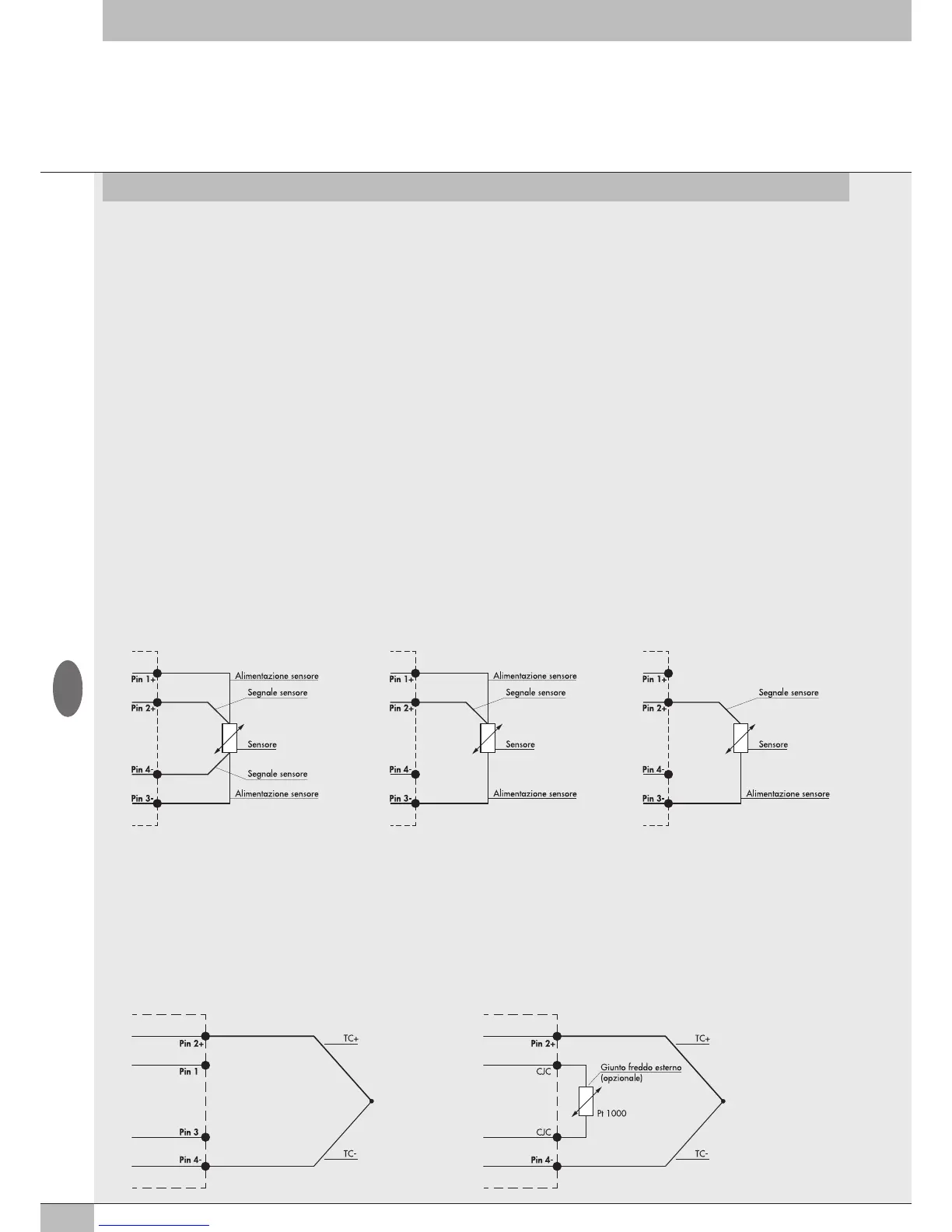

3.3.6.2 Connessioni elettriche delle termocoppie
Pin 1 = CJC Compensazione del giunto freddo tramite sensore esterno Pt1000 (opzionale)
Pin 2 = V+ Segnale di ingresso dal sensore
Pin 3 = CJC Compensazione del giunto freddo tramite sensore esterno Pt1000 (opzionale)
Pin 4 = V- Segnale di ingresso dal sensore
Ghiera= Messa a terra funzionale
Collegamento standard – giunto freddo interno Collegamento con giunto freddo esterno - Opzionale
3.3.6.1 Connessioni elettriche dei sensori di temperatura (serie Pt e Ni)
Pin 1 = + Alimentazione Sensore
Pin 2 = + Segnale in ingresso, positivo
Pin 3 = - Alimentazione Sensore
Pin 4 = - Segnale di ingresso, negativo
Ghiera = Messa a terra funzionale
Ogni ingresso mette a disposizione due Pin per l’alimentazione costante del sensore e due pin per la misura del segnale.
È possibile realizzare collegamenti a 2, 3, 4 fili a seconda della precisione desiderata.
La massima precisione si ottiene con il collegamento a 4 fili.
Connessione a 4 fili Connessione a 3 fili Connessione a 2 fili
In generale per la trasmissione dei segnali analogici è consentito esclusivamente l’utilizzo di cavi schermati.
