La Connessione Elettrica EtherNet/IP consente il collegamento del sistema EB 80 ad una rete EtherNet/IP. Conforme alle specifiche ODVA offre
funzioni di diagnostica ed è disponibile nella configurazione fino a 128 Out per elettro piloti, 128 out digitali, 128 Input digitali, 16 out analogici,
16 input analogici e 16 input analogici per temperatura.
IMPIEGO AMMESSO
Il manuale è rivolto esclusivamente ad esperti qualificati nelle tecnologie di controllo e automazione che abbiano esperienza nelle operazioni di
installazione, messa in servizio, programmazione e diagnostica di controllori a logica programmabile (PLC) e sistemi Bus di Campo.
DESTINATARI
ATTENZIONE
Utilizzare il Sistema EB 80 EtherNet/IP solo nel seguente modo:
• Per gli usi consentiti in ambito industriale;
• Sistemi completamente assemblati e in perfette condizioni;
• Osservare i valori limite specificati per dati elettrici, pressioni e temperature;
• Per l’alimentazione utilizzare esclusivamente alimentatori a norma IEC 742/EN60742/VDE0551 con resistenza minima di isolamento di 4kV
(PELV).
1. INSTALLAZIONE
1.1 INDICAZIONI GENERALI PER L’INSTALLAZIONE
Onde evitare movimenti incontrollati o danni funzionali, prima di iniziare qualsiasi intervento di installazione o manutenzione scollegare:
• Alimentazione dell’aria compressa;
• Alimentazione elettrica dell’elettronica di controllo e delle elettrovalvole / uscite.

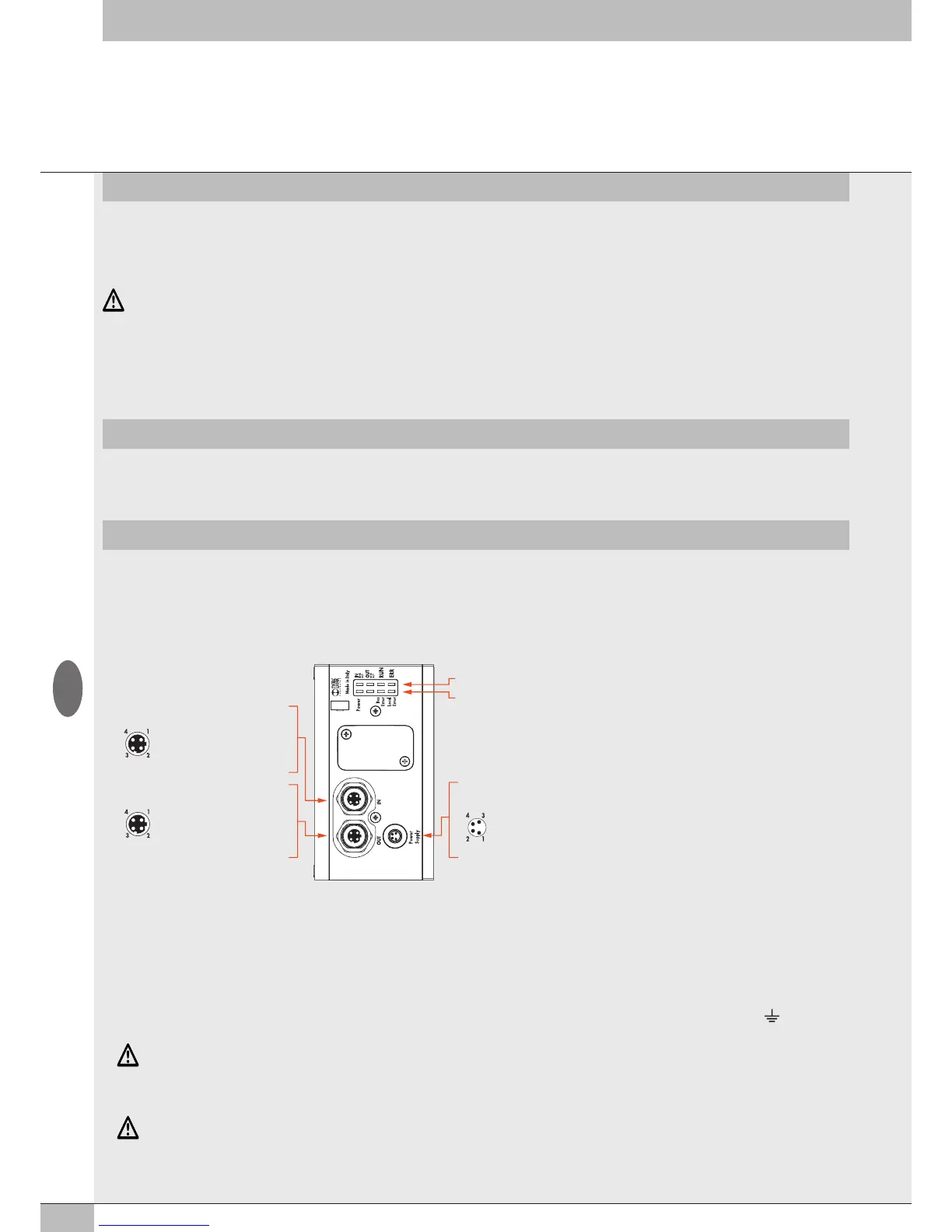

1.2 ELEMENTI ELETTRICI DI CONNESSIONE E SEGNALAZIONE
ATTENZIONE
La mancanza di collegamento a terra può causare, in caso di scariche elettrostatiche, malfunzionamenti e danni irreversibili.
Per garantire il grado di protezione IP65 è necessario che gli scarichi siano convogliati e che il connettore M12 non utilizzato sia tappato.
1.3 COLLEGAMENTI ELETTRICI: PIEDINATURA CONNETTORI
1.3.1 Connettore M8 per l’alimentazione del nodo e delle uscite
1 = +24V Alimentazione nodo EtherNet/IP e moduli input/output
2 = +24V Alimentazione ausiliaria valvole
3 = GND
4 = GND
Il dispositivo deve essere collegato con la terra utilizzando la connessione del terminale di chiusura, indicata con il simbolo PE
ATTENZIONE
L'alimentazione bus, alimenta anche tutti i moduli di Segnali S collegati direttamente, al nodo, la corrente massima fornibile è 3.5 A.
Led di segnalazione diagnostica EtherNet/IP
Led di segnalazione diagnostica EB 80 Net
Connessione alla rete EtherNet/IP
Power Supply (Connettore maschio M8)
IN (Connettore femmina M12 codifica D)
OUT (Connettore femmina M12 codifica D)
1 = TD+
2 = RD+
3 = TD-
4 = RD-
Ghiera metallica = Schermo
1 = TD+
2 = RD+
3 = TD-
4 = RD-
Ghiera metallica = Schermo
1 = +24V bus (marrone)
2 = +24V valvole (bianco)
3 = GND (blu)
4 = GND (nero)
Connessione per l’alimentazione del nodo e
per l’alimentazione ausiliaria delle valvole
