1.4.2 Corrente assorbita
Il controllo delle elettrovalvole avviene attraverso una scheda elettronica dotata di microprocessore.
Per garantire un azionamento sicuro della valvola e ridurre il consumo energetico, il comando è di tipo “speed up”, cioè all’elettropilota vengono
forniti 3W per 15 millisecondi e successivamente la potenza viene ridotta gradualmente a 0.3W. Il microprocessore attraverso un comando
PWM regola la corrente circolante nella bobina, che rimane costante indipendentemente dalla tensione di alimentazione e dalla temperatura,
mantenendo di conseguenza inalterato il campo magnetico generato dall’elettropilota.
Per dimensionare correttamente l’alimentazione del sistema si deve tener conto di quante valvole dovranno essere comandate simultaneamente*
e quante sono già attive.
*Per comando simultaneo si intende l’attivazione di tutti gli elettropiloti che hanno tra loro una differenza temporale minore di 15 millisecondi.

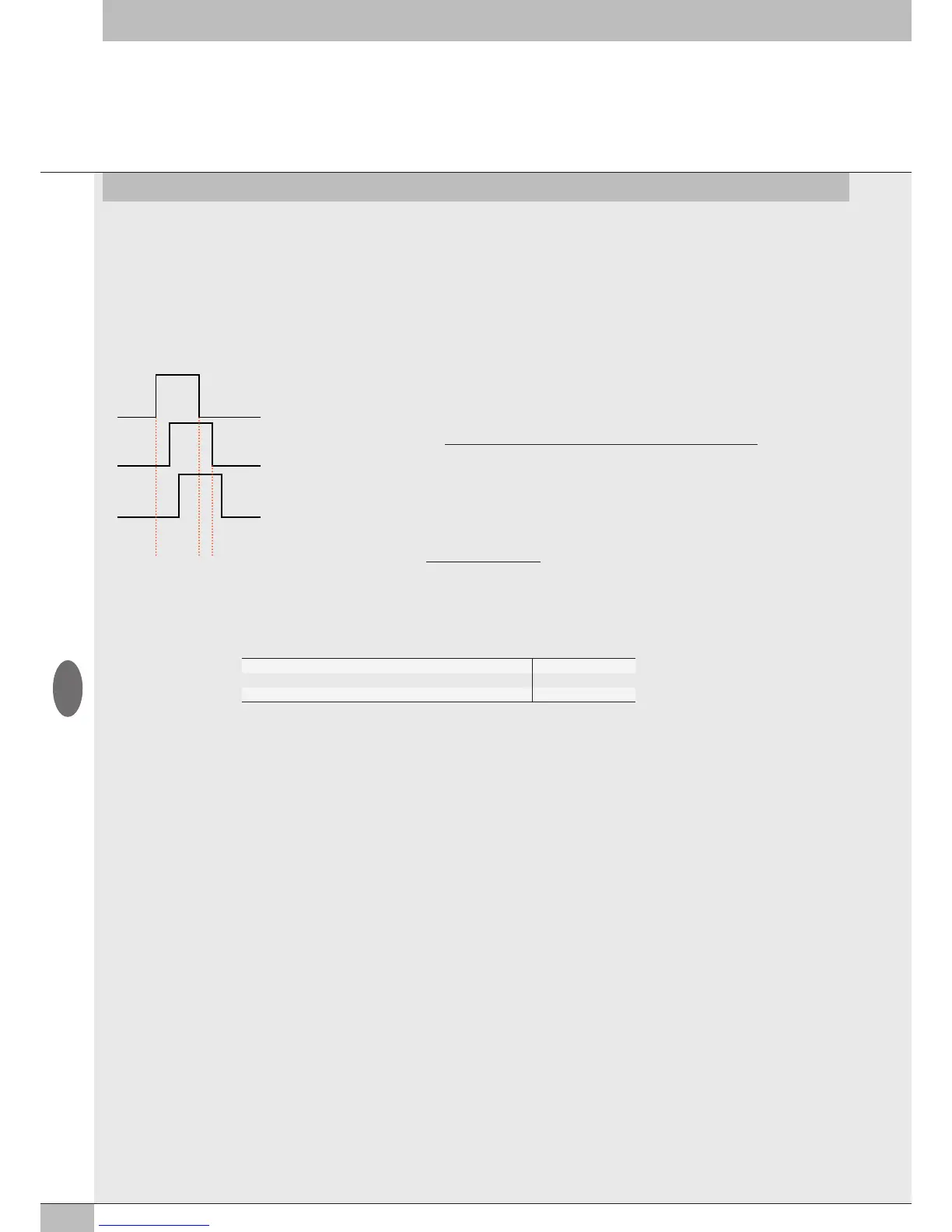

P1
P3
P2
T2T1
15 ms
T1 = P1 + P2 + P3 = 3 elettropiloti simultanei
T2 = P2 + P3 = 2 elettropiloti simultanei
I max [A] =
(N° elettropiloti simultanei x 3.2) + (N° elettropiloti attivi x 0.3)
VDC
Esempio:
N° elettropiloti simultanei = 10
N° elettropiloti attivi = 15
VDC = Tensione di alimentazione 24
I max =
(10 x 3.2) + (15 x 0.3)
= 1.5 A
24
Potenza totale assorbita durante lo Speed up 3.2 W
Potenza totale assorbita durante la fase di mantenimento 0.3 W
Potenza del terminale elettrico Bus di campo 4 W
Tabella riassuntiva
La potenza totale assorbita in ingresso è uguale alla potenza assorbita dagli elettropiloti più
la potenza assorbita dall’elettronica di controllo delle basi. Per semplificare il calcolo si può
considerare 3.2W la potenza di ogni elettropilota simultaneo e 0.3W la potenza di ogni
elettropilota attivo.
Alla corrente risultante deve essere aggiunto il consumo del terminale elettrico bus di campo uguale a 180 mA.
La corrente massima per il comando delle elettrovalvole, erogabile dal terminale connessione elettrica EtherNet/IP è 4 A.
Nel caso in cui la corrente massima sia superiore, è necessario inserire nel sistema un Intermedio – M con alimentazione elettrica supplementare.
Vedi paragrafo 3.1.
1.5 COLLEGAMENTO ALLA RETE
Per una corretta installazione, fare riferimento alle linee guida dell’Associazione ODVA.
Vedere https://www.odva.org
1.5.1 Impiego di switch
La connessione elettrica EB 80 EtherNet/IP è dotata di uno switch integrato a due porte, che consente la realizzazione di reti lineari.
La rete può essere suddivisa in ulteriori segmenti, utilizzando degli switch supplementari.
Assicurarsi che i dispositivi utilizzati siano conformi alle specifiche Industrial Ethernet e che supportino tutte le funzioni EtherNet/IP.
