3.3 MODULI DI SEGNALI - S
I sistemi EB 80 sono corredati da numerosi moduli di gestione dei segnali di ingresso o uscita.
Possono essere inseriti sia in sistemi con connessione elettrica EtherNet/IP che in sistemi con connessione elettrica Addizionale.
Sono disponibili moduli di ingressi e uscite digitali e moduli di ingressi e uscite analogiche.
3.3.1 Modulo Input digitali
Modulo 8 Input digitali M8: ogni modulo può gestire fino a 8 ingressi digitali. È definito con 1 byte, iniziando dal byte In 1.
Modulo morsettiera 16 Input digitali: ogni modulo può gestire fino a 16 ingressi digitali. È definito con 2 byte, iniziando dal byte In 97.
Ogni ingresso dispone di alcuni parametri configurabili singolarmente.
Il modulo di ingressi digitali consente di leggere ingressi digitali con una frequenza di scambio fino a 1 kHz. La lettura ad alta frequenza, è
consentita per tutti gli ingressi, per un massimo di 2 moduli collegati alla rete EB 80 Net.
3.3.1.1 Tipo di ingressi e alimentazione
Possono essere collegati sensori digitali a 2 o 3 fili, PNP o NPN. L’alimentazione dei sensori proviene dall’Alimentazione nodo EtherNet/IP
o dall’alimentazione della Connessione elettrica Addizionale, in questo modo i sensori rimangono attivi anche se viene interrotta
l’alimentazione ausiliaria delle valvole.
3.3.1.2 Collegamenti elettrici
Piedinatura connettore M8 Piedinatura connettore morsettiera
3.3.1.3 Polarità
È possibile selezionare la polarità di ogni singolo ingresso:
• Valore = 0 PNP, il segnale è attivo quando il pin di segnale è collegato al +VDC.
• Valore = 1 NPN, il segnale è attivo quando il pin di segnale è collegato allo 0VDC.
Il Led di segnalazione è attivo quando l’ingresso è attivo.
Esempio di configurazione del primo Modulo S collegato, con 8 ingressi PNP: Polarità Modulo 1 = 0
Esempio di configurazione del primo Modulo S collegato, con 4 ingressi X1...X4 PNP e 4 ingressi X5...X8 NPN: MDI Polarità Moduo 1 = 240

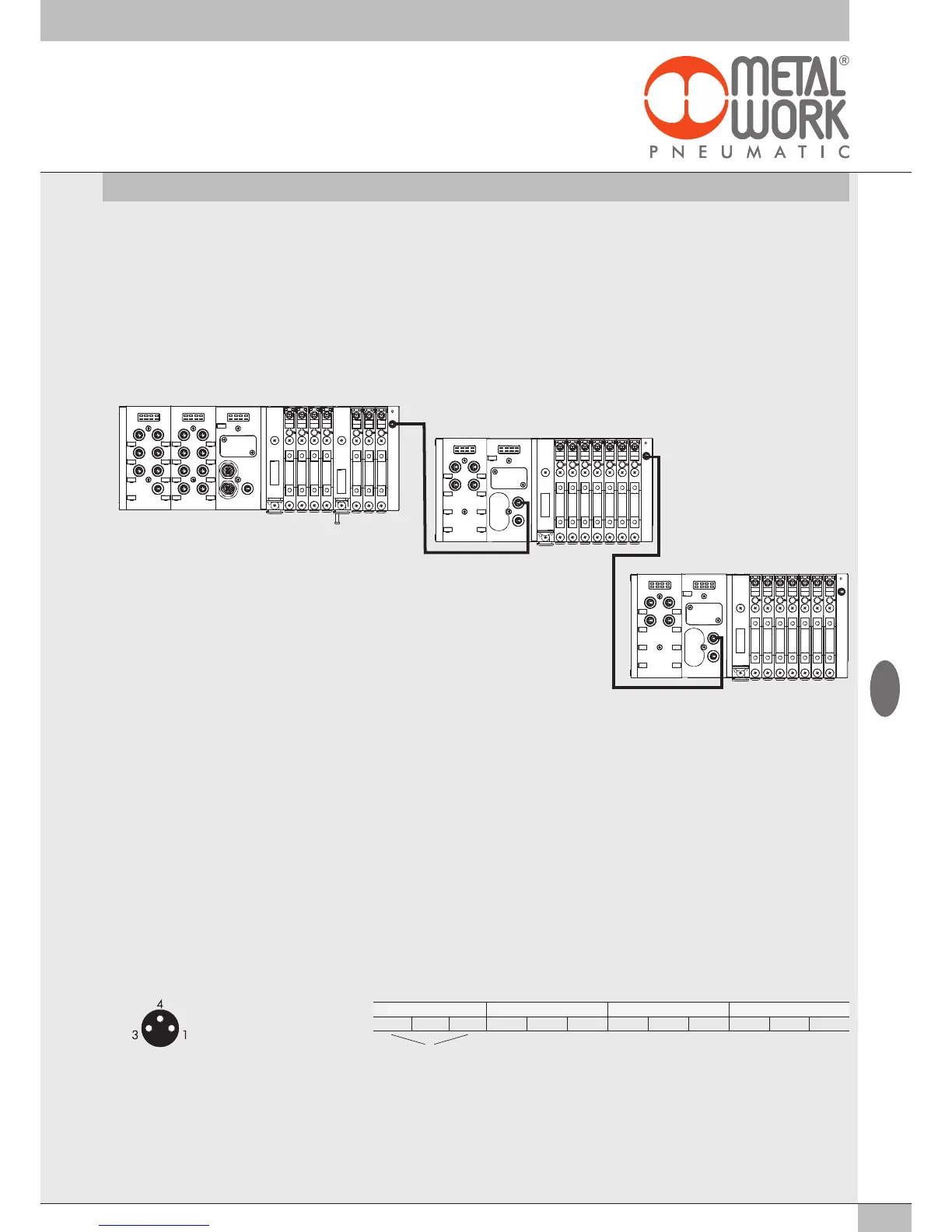

3.2.2 Indirizzamento della Connessione elettrica Addizionale - E0AD
L’indirizzamento di tutti i moduli è sequenziale.
• L’indirizzamento degli elettropiloti delle valvole, inizia dal primo elettropilota del nodo EtherNet/IP e finisce con l’ultimo elettropilota dell’ultima
isola Addizionale collegata.
• L’indirizzamento dei moduli - S di ingressi digitali, inizia dal primo modulo collegato al nodo EtherNet/IP e finisce con l’ultimo modulo - S
di ingressi digitali dell’ultima isola Addizionale collegata.
• L’indirizzamento dei moduli - S di uscite digitali, inizia dal primo modulo collegato al nodo EtherNet/IP e finisce con l’ultimo modulo - S
di uscite digitali dell’ultima isola Addizionale collegata.
• L’indirizzamento dei moduli - S di ingressi analogici, inizia dal primo modulo collegato al nodo EtherNet/IP e finisce con l’ultimo modulo - S
di ingressi analogici dell’ultima isola Addizionale collegata.
• L’indirizzamento dei moduli - S di uscite analogiche, inizia dal primo modulo collegato al nodo EtherNet/IP e finisce con l’ultimo modulo - S
di uscite analogiche dell’ultima isola Addizionale collegata.
DO 1-6 DI 1-8 E1 E7
AI 1-4 E8 E15
AI 5-8 E16 E23
1 = +VDC (Alimentazione sensore)
3 = GND (Alimentazione sensore)
4 = Input
Input X1 - X5 - X9 - X13 Input X2 - X6 - X10 - X14 Input X3 - X7 - X11 - X15 Input X4 - X8 - X12 - X16
+ Input 0 + Input 0 + Input 0 + Input 0
Alimentazione sensore
