2.3 CONFIGURAZIONE DEL SISTEMA EB 80
Prima dell’utilizzo il sistema EB 80 deve essere configurato tramite una procedura che permetta di conoscerne la composizione.
Procedere nel seguente modo:
- scollegare il connettore M8 di alimentazione elettrica;

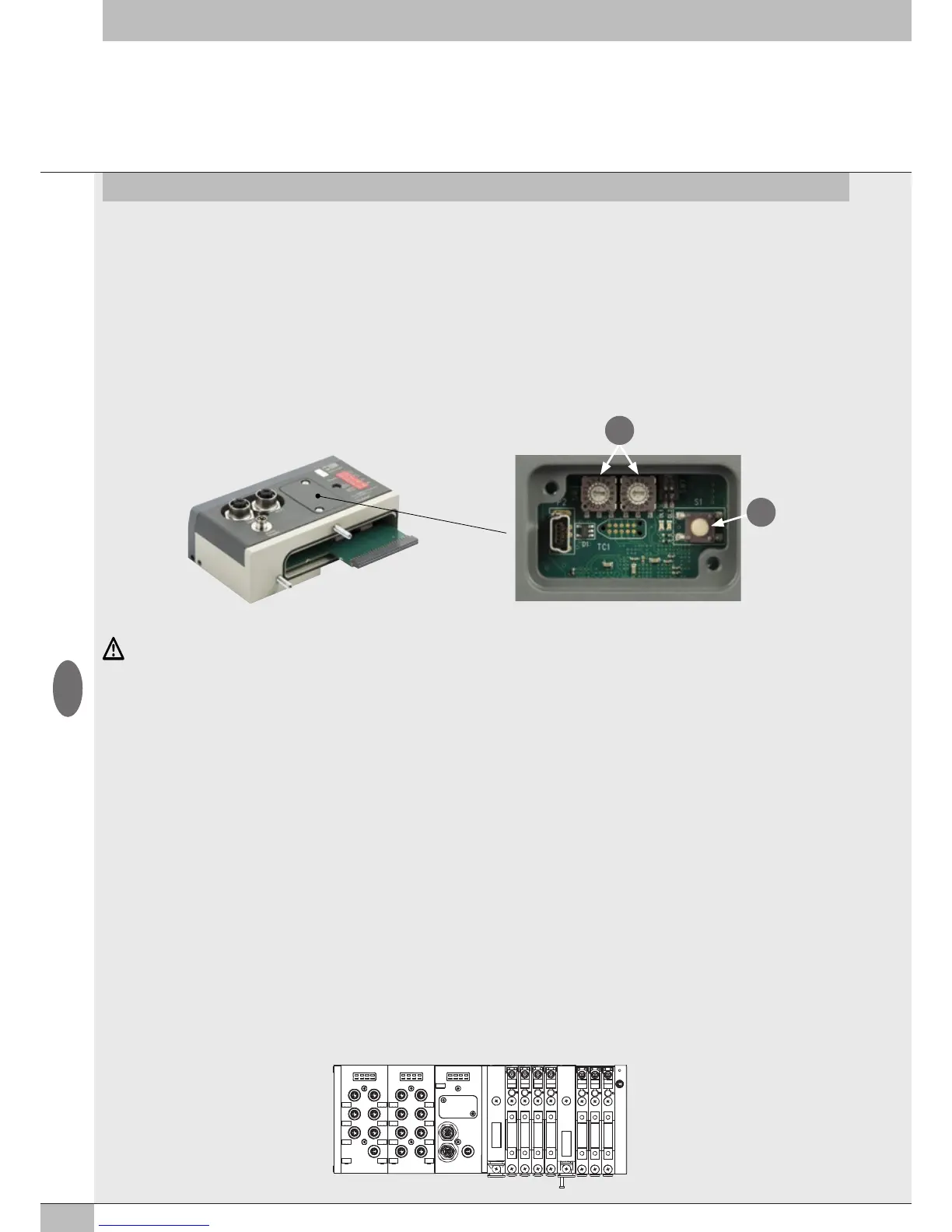

- aprire lo sportello del modulo;
- premere il pulsante "A" e riconnettere il connettore M8 di alimentazione, mantenendo premuto il pulsante"A" fino al lampeggio contemporaneo
di tutti i Led del sistema, basi valvole, moduli di segnale ed isole addizionali.
Il sistema EB 80 è caratterizzato da un'elevata flessibilità. È sempre possibile modificare la configurazione aggiungendo, togliendo o modificando le
basi per valvole, moduli di segnale o isole addizionali.
La configurazione deve essere effettuata dopo ogni modifica del sistema.
Nel caso in cui siano installate isole con connessione elettrica addizionale o Moduli 6 Output digitali M8 + alimentazione elettrica, per essere
configurati correttamente, tutti i moduli devono essere alimentati.Nel caso in cui siano installate isole con connessione elettrica addizionale o Moduli
6 Output digitali M8 + alimentazione elettrica, per essere configurati correttamente, tutti i moduli devono essere alimentati.
ATTENZIONE
In caso di successive modifiche alla configurazione iniziale, potrebbero verificarsi degli spostamenti degli indirizzi delle elettrovalvole. Lo spostamento
avviene nei seguenti casi:
• Inserimento di basi per valvole tra quelle già esistenti
• Sostituzione di una base per valvole con una di altro tipo
• Eliminazione di una o più basi per valvole intermedie
• Aggiunta o eliminazione di isole con connessione elettrica Addizionale tra isole preesistenti.
L’aggiunta o eliminazione di isole addizionali in coda al sistema non comporta lo spostamento degli indirizzi.
I nuovi indirizzi sono successivi a quelli preesistenti.
2.4 OCCUPAZIONE DEGLI INDIRIZZI
Il volume di indirizzi messo a disposizione del Master è il seguente:
• 16 byte per basi per valvole (modulo pneumatico), massimo 128 elettropiloti;
• 16 byte per Moduli segnali 8 uscite digitali, massimo 128 uscite digitali totali;
• 22 byte per Moduli segnale 6 uscite digitali + alimentazione, massimo 128 uscite digitali totali;
• 32 byte per Moduli segnale di uscite analogiche, massimo 16 uscite analogiche;
• 16 byte per Moduli di segnali 16 uscite digitali, massimo 128 uscite digitali totali;
• 1 byte di diagnostica;
• 16 byte per Moduli segnale 8 ingressi digitali, massimo 128 ingressi digitali totali;
• 32 byte per Moduli segnale di ingressi analogici, massimo 16 ingressi analogici;
• 48 byte di diagnostica EB 80 I4.0;
• 16 byte per Moduli di segnali 16 ingressi digitali, massimo 128 ingressi digitali totali;
• 32 byte per Moduli di segnali di ingressi analogici per la misura di temperature, massimo 16 ingressi analogici.
L’indirizzamento di tutti i moduli pneumatici è sequenziale.
L’indirizzamento dei Moduli di segnale è sequenziale per tipologia.
DO 1-6 DI 1-8 E1 E7
