3.3.4 Modulo 4 Input analogici M8
Ogni modulo può gestire fino a 4 ingressi analogici liberamente configurabili sia in tensione che in corrente.
Ogni ingresso è definito con 2 byte, iniziando dal byte In 17.
Converte i segnali con una risoluzione di 15 bit più il segno, i valori numerici disponibili al sistema di controllo, sono compresi tra –32768 e
+32767.
Dispongono di alcuni parametri configurabili singolarmente.
Il Modulo è in grado di riconoscere valori fuori range e nel caso di sensori 4/20 mA oppure 1/5 V la disconnessione del sensore stesso, dovuta
per esempio alla rottura del cavo. La segnalazione visiva di allarme e il relativo codice di errore sono descritti ai paragrafi 4.1 e 4.3.3.

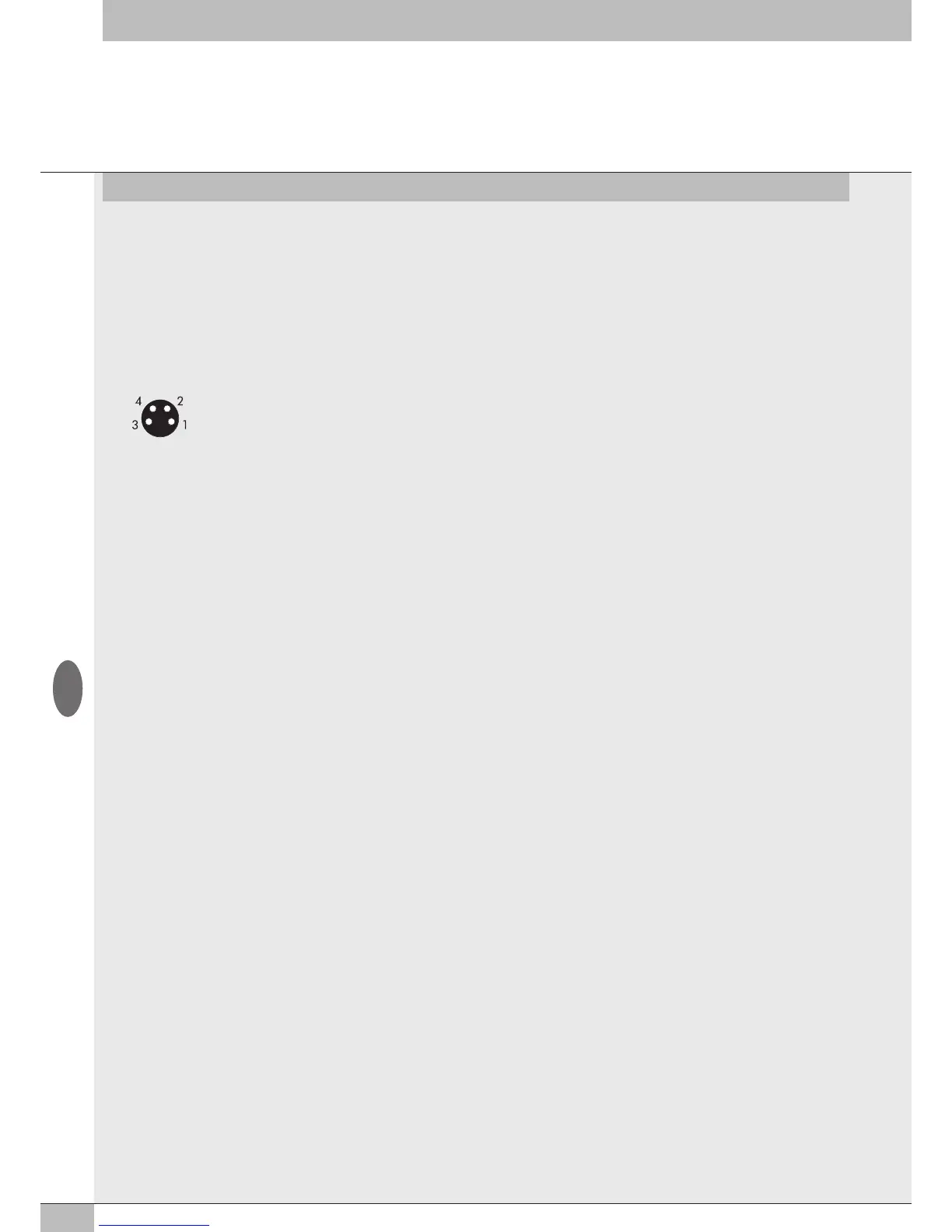

3.3.4.1 Collegamenti elettrici: piedinatura connettore M8
Il valore della tensione di alimentazione +V è corrispondente alla tensione di Alimentazione nodo EtherNet/IP o della Connessione elettrica
Addizionale.
1 = +V
2 = + Analog IN
3 = GND
4 = - Analog IN
Ghiera connettore = Schermo
3.3.4.3 Filtro valore misurato
Introduce un filtro sul valore misurato, per rendere più stabile la lettura. Viene effettuata una media mobile calcolata sul numero di campioni
scelto. Aumentando il numero di valori si rallenta la lettura.
• Valore = 0 Nessun filtro
• Valore = 1 2 valori
• Valore = 2 4 valori
• Valore = 3 8 valori
• Valore = 4 16 valori
• Valore = 5 32 valori
• Valore = 6 64 valori
3.3.4.2 Range Segnale
Consente di configurare ogni singolo canale con un tipo di segnale di ingresso.
Sono disponibili le seguenti tipologie:
• Valore = 0 OFF
• Valore = 1 0..10 VDC
• Valore = 2 - 10/+10 VDC
• Valore = 3 0…5 VDC
• Valore = 4 -5 / +5 VDC
• Valore = 5 1…5 VDC
• Valore = 6 0…20 mA
• Valore = 7 4…20 mA
• Valore = 8 -20 / + 20 mA
Se il canale non viene utilizzato, per evitare disturbi, disattivarlo selezionando OFF.
