2. MESSA IN SERVIZIO
ATTENZIONE
Disattivare la tensione prima di inserire o disinserire i connettori (pericolo di danni funzionali).
Collegare il dispositivo a terra, mediante un conduttore appropriato.
La mancanza di collegamento a terra può causare, in caso di scariche elettrostatiche, malfunzionamenti e danni irreversibili.
Utilizzare solamente unità di valvole completamente assemblate.
2.1 CONNESSIONI AL SISTEMA EB 80 EtherNet/IP
Collegare il dispositivo a terra.
Collegare il connettore di ingresso IN alla rete EtherNet/IP.
Collegare il connettore di uscita OUT al dispositivo successivo. Altrimenti chiudere il connettore con l’apposito tappo per assicurare la protezione
IP65.
Collegare il connettore di alimentazione. L’alimentazione del bus è separata dall’alimentazione delle valvole.
È possibile disattivare l’alimentazione delle valvole mantenendo attiva la comunicazione con il controllore EtherNet/IP.
2.2 INSTALLAZIONE DEL SISTEMA EB 80 IN UNA RETE EtherNet/IP
2.2.1 File di configurazione EDS
Per installare correttamente il sistema EB 80 in una rete EtherNet/IP, è necessario importare il file EDS EB80 EIS nel software di
programmazione utilizzato, disponibile sul sito internet Metal Work, all’indirizzo http://www.metalwork.it/ita/download.html
Il file di configurazione EDS del sistema EB 80 EtherNet/IP, descrive le sue caratteristiche. Deve essere importato nell’ambiente di sviluppo del
controllore, per essere identificato come un dispositivo EtherNet/IP e configurare correttamente gli Input /Output.
2.2.2 Configurazione di un Generic Adapter
È possibile configurare il sistema EB 80 come Generic Adapter, utilizzando i seguenti parametri.
2.2.3 Assegnazione dell’indirizzo IP
Come tutti i componenti Ethernet, il sistema EB 80 EtherNet/IP ha un indirizzo MAC univoco memorizzato in modo permanente.
In una rete EtherNet/IP, è necessario assegnare indirizzo IP univoco ad ogni dispositivo del progetto che è memorizzato in modo permanente.
Per l’indirizzamento della Connessione Elettrica EtherNet/IP, è possibile utilizzare l’apposito tool software EIP Configuration Tool, scaricabile
dal sito Metal Work all’indirizzo: http://www.metalwork.it/ita/download.html.
Impostazioni di fabbrica:
Indirizzo IP: 192.168.192.32
Subnet Mask: 255.255.255.0

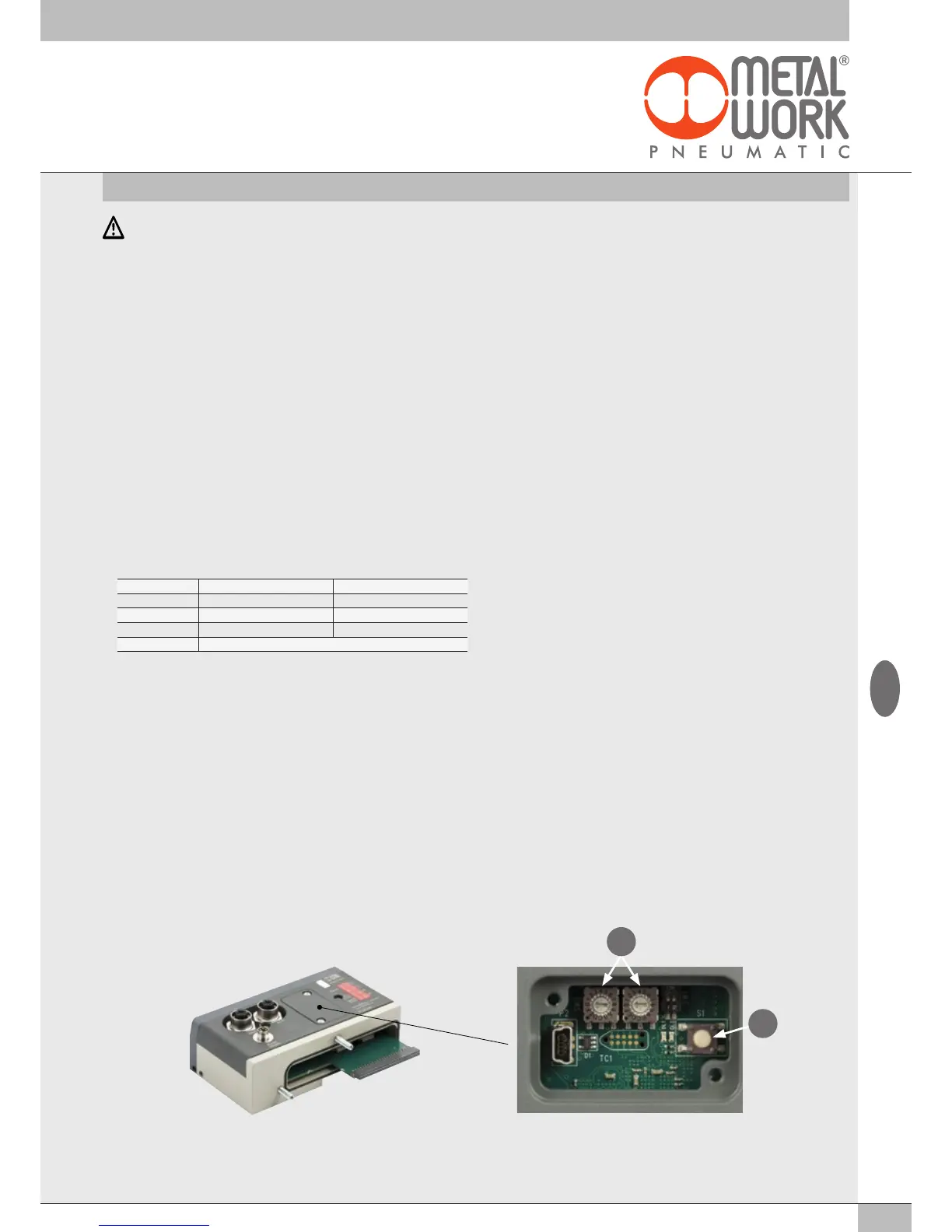

In alternativa è possibile impostare il dispositivo in modalità DHCP, impostando su FF i due rotary switch "B". In questo modo l'indirizzo verrà
assegnato da un DHCP Server. Impostando nuovamente su 00 i due rotary switch, viene ripristinato l'indirizzo di fabbrica.
La corretta comunicazione tra il Master e il sistema EB 80 collegato avviene soltanto se a quest’ultimo è stato assegnato lo stesso indirizzo IP
specificato nella configurazione del Master. In caso contrario la comunicazione EtherNet/IP non si stabilisce. Il difetto viene segnalato dai Led
di diagnostica EtherNet/IP.
Tipo Assembly Instance Size byte
Output 100 102
Input 101 146
Configuration 3 0
Comm Format DATA - SINT
A
B
I
