26
4. DIAGNOSTICA
La diagnostica del sistema EB 80 EtherNet/IP, è definita dallo stato dei Led di interfaccia.
Ogni componente del sistema segnala il suo stato, localmente tramite Led e al nodo EtherNet/IP tramite messaggi software.

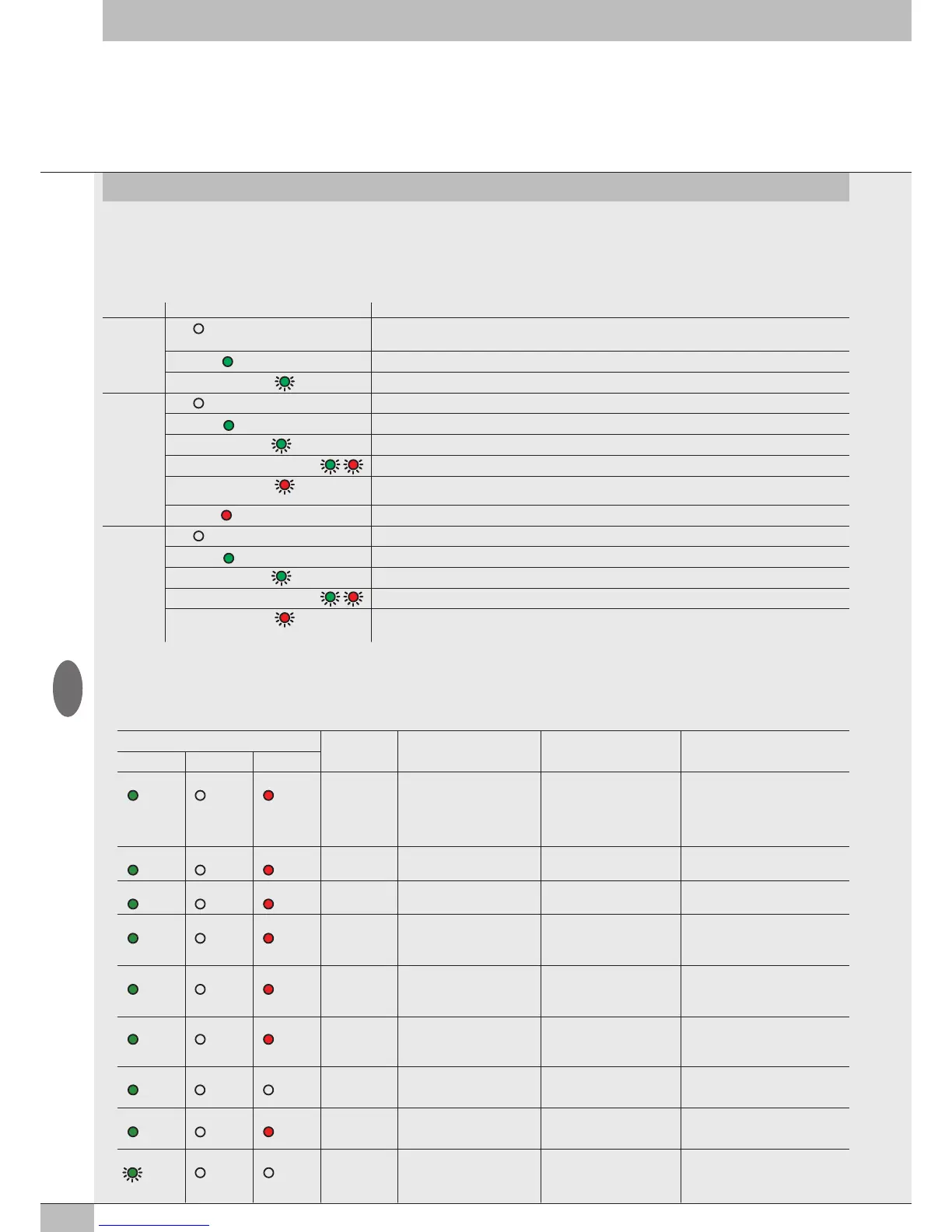

4.1 DIAGNOSTICA DEL NODO EtherNet/IP
La diagnostica del nodo EtherNet/IP è definita dallo stato dei Led MS, NS e IN/OUT.
4.2 DIAGNOSTICA DEL SISTEMA EB 80 – CONNESSIONE ELETTRICA
La diagnostica sistema EB 80 - Connessione elettrica - è definita dallo stato dei Led Power, Bus Error e Local Error.
Le funzioni di diagnostica del sistema EB 80, restituiscono al controllore, in ordine di priorità, lo stato del sistema tramite dei codici di errore in
formato esadecimale o binario. Il byte di stato viene interpretato dal controllore come un byte di input. La corretta interpretazione dei codici è
descritta nella tabella seguente:
Stato dei Led Codice Hex Significato Note Soluzione
Power Bus Error Local Error
ON (verde) OFF ON (rosso)
0xFF
Limiti di sistema superati,
overflow di dati sulla linea di
comunicazione.
Il numero di ingressi
uscite da controllare
contemporaneamente è troppo
elevato o la frequenza di
comando è troppo elevata.
Modificare il sistema riducendo
Il numero di ingressi uscite da
controllare contemporaneamente.
Contattare l’assistenza tecnica
ON (verde) OFF ON (rosso)
0xD4 ÷ 0xD7
Guasto di un modulo per
misura temperature
• Sensore non connesso
• Parametri errati
Verificare la connessione e i
parametri impostati
ON (verde) OFF ON (rosso)
0xD0 ÷ 0xD3
Modulo input analogico non
calibrato
- Contattare l’assistenza tecnica
ON (verde) OFF ON (rosso)
0xCC ÷ 0xCF
Guasto di un output analogico
o corrente totale del modulo
troppo elevata
Singolo output guasto /
sovra-assorbimento del
modulo / errori DAC
Togliere l’alimentazione elettrica e
rimuovere la causa del guasto
ON (verde) OFF ON (rosso)
0xC8 ÷ 0xCB
Guasto di un input analogico
o corrente totale del modulo
troppo elevata
under-overflow o fuori range
singolo input / sovra-assorbi-
mento del modulo
Togliere l’alimentazione elettrica e
rimuovere la causa del guasto
ON (verde) OFF ON (rosso)
0xB0 ÷ 0xC5
Guasto di un output digitale
o corrente totale del modulo
troppo elevata
Corto circuito di un singolo
output / sovra-assorbimento
del modulo
Togliere l’alimentazione elettrica e
rimuovere la causa del guasto
ON (verde) OFF OFF
0xA0 ÷ 0xAF
Sovracorrente di un input
digitale
Segnalato dal singolo input Togliere l’alimentazione elettrica e
rimuovere la causa del guasto
ON (verde) OFF ON (rosso)
0x20 ÷ 0x9F
Valvola 1 / 128 guasta
**
Elettropilota in cortocircuito,
interrotto o non collegato
Togliere l’alimentazione elettrica e
rimuovere la causa del guasto
VERDE
(lampeggiante)
OFF OFF
0x17
Mancanza alimentazione
ausiliaria
- Inserire l’alimentazione ausiliaria
I
Led STATO Significato
IN / OUT
link/act
OFF
Nessuna connessione alla rete EtherNet/IP.
In questa condizione, all’accensione il led MS è rosso e lampeggia, il led NS è rosso fisso.
ON (verde)
Il modulo è connesso alla rete ma non c’è scambio di dati
VERDE (lampeggiante)
Il modulo comunica correttamente con la rete
MS
OFF
Mancanza di alimentazione o inizializzazione della comunicazione
ON (verde)
Il modulo funziona correttamente
VERDE (lampeggiante)
Il modulo è connesso ma non è configurato correttamente nella rete
VERDE / ROSSO (lampeggiante)
All’accensione il modulo effettua un Self test.
ROSSO (lampeggiante)
Errore di configurazione, per esempio è’ stato rilevato un conflitto nell’assegnazione dell’indirizzo IP.
Un altro utente in rete utilizza lo stesso indirizzo IP
ON (rosso)
Anomalia di funzionamento del modulo
NS
OFF
Inizializzazione della comunicazione oppure il modulo non è configurato correttamente nella rete
ON (verde)
Collegamento alla rete Eternet/IP corretto
VERDE (lampeggiante)
La comunicazione con il Controllore di rete non è attiva
VERDE / ROSSO (lampeggiante)
All’accensione il modulo effettua un Self test.
ROSSO (lampeggiante)
Il collegamento precedentemente instaurato con il Controllore di rete è in time out o interrotto.
Questo stato viene resettato riavviando la comunicazione.
