Pulsar ES 5+ : F-51032513XT/AC
10
IN OUT
2
1
3
6
9
#
1
4
5
7
8
*
0
ACT.S 103 104
M/A 108 109
OU
IN
OUT
Fig. 1
A
250V
Ue
/
In
/
Eing
Us/Out/Ausg
B
13a
Fig. 2
Nota 1 :
Après raccordement, quelle que soit la
position du bouton "marche-arrêt" 3 " ",
la batterie se recharge automatiquement.
Nota 2 :
Pulsar doit rester sous tension au moins 8 h
pour que la batterie dispose de son
autonomie maximale.
Nota 3 :
La section du cordon d'alimentation 5 doit
être compatible avec la puissance nominale
de Pulsar.
Pulsar ES 5+ : 230V - 3,15A.
communication

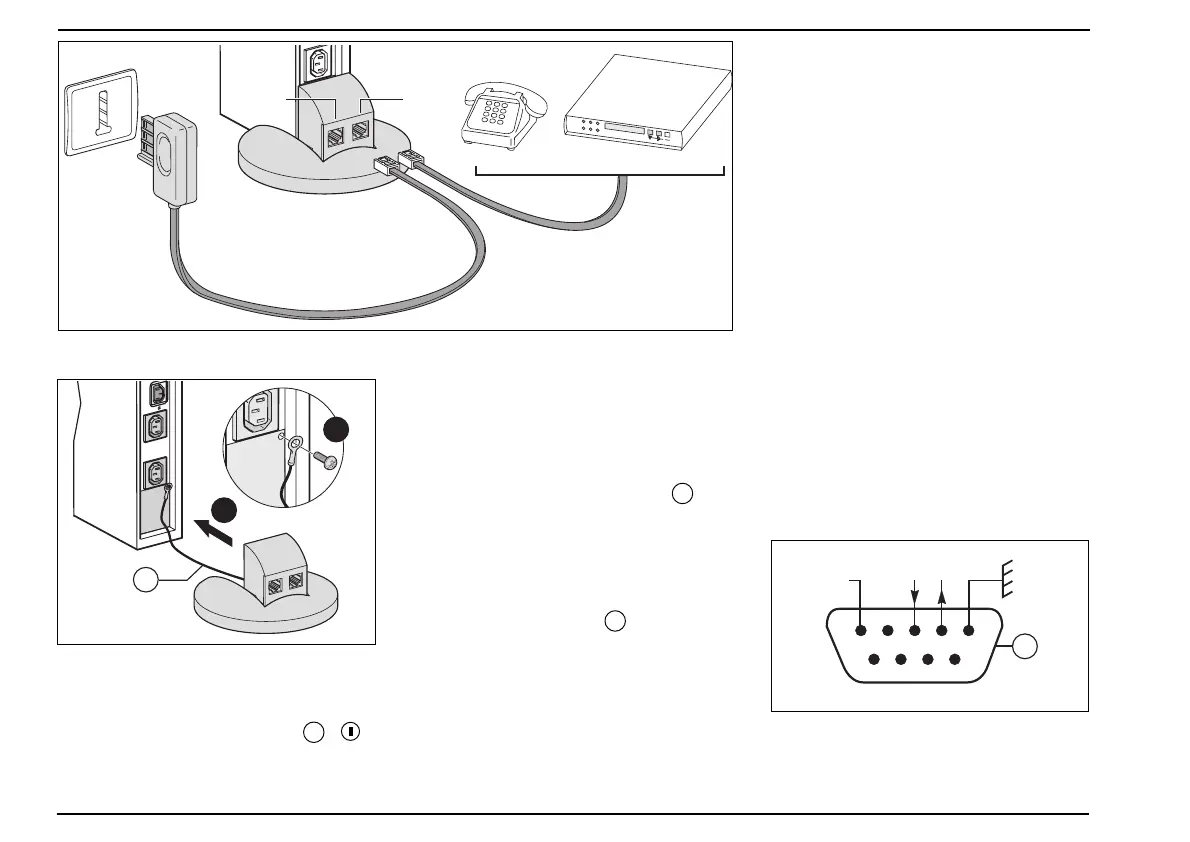

Le port de communication 9 , à l'arrière de
Pulsar, délivre sous forme de liaison série
RS232, plus de 15 informations supportées
par le protocole de communication exclusif
MGE UPS SYSTEMS.
Les applications fournies sur le CD-ROM
Solution-Pac permettent d'exploiter ces
informations sur les systèmes d'exploitation
les plus courants et offrent les
fonctionnalités suivantes :
c arrêt propre du système en fin
d'autonomie batterie ;
c notification des événements de l'onduleur
par l'envoi de messages à l'écran, sur un
pager, ou un E-mail ;
c interface graphique interactive pour
contrôler l'état de l'alimentation électrique ;
c fonctions avancées de gestion d'énergie ;
c économie d'énergie par programmation
des plages horaires de marche/arrêt de
votre système.
Les informations disponibles sont :
c autonomie batterie nominale ;
c état de la batterie ;
c état du système protégé ;
c temporisation avant redémarrage ;
c temporisation avant shutdown ;
c résultat autotest ;
c signalisation défaut ;
c arrêt onduleur ;
c état tension / fréquence secteur ;
c identification onduleur ;
c commande Plug & Play ;
c état de l'onduleur ;
c état de la communication.
9
5432
1
9876
0V
RD TD
