MGE UPS Systems Pulsar ES 5+ - Communicatie

MGE UPS SYSTEMS
Pulsar ES 5+: NL-51032513XT/AC
53
IN
OUT
IN OUT
2
1
3
6
9
#
1
4
5
7
8
*
0
ACT.S 103 104
M/A 108 109
of

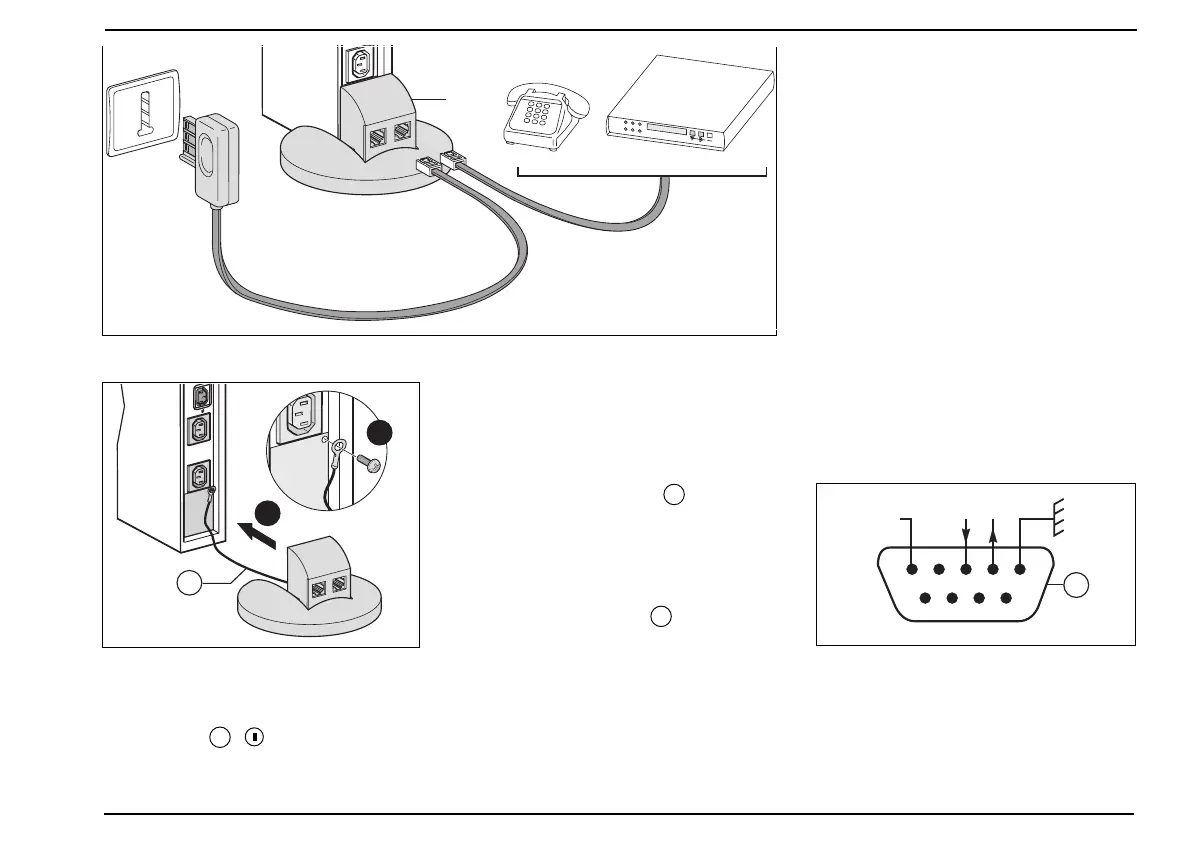

Fig. 1
A
250V
Ue
/
In
/
Eing
Us/Out/Ausg
B
13a
Fig. 2
NB 1:
Na het aansluiten, ongeacht de stand van
"aan-uit"-knop 3 " ", laadt de batterij
automatisch op.
NB 2:
De Pulsar moet minstens 8 uur onder
spanning blijven om de batterij maximaal
op te laden.
NB 3:
De doorsnede van netsnoer 5 moet
overeenkomen met het nominaal vermogen
van de Pulsar.
Pulsar ES 5+: 230V - 3,15A.
communicatie
Communicatie-aansluiting 9 , aan de
achterkant van de Pulsar, levert via RS232-
serieconnector informatie die wordt
overgedragen door het exclusieve commu-
nicatieprotocol van MGE UPS SYSTEMS.
De applicacies op de Solution-Pac CD-ROM
maken het mogelijk deze informatie onder
de meeste besturingssystemen te
verwerken, en bieden de volgende functies:
c correct uitschakelen van het systeem bij
einde accu-backup;
c doorgeven van omvormer-statusinformatie
via berichten op monitor, pager of e-mail;
c interactieve grafische interface voor
controle van status van elektrische
stroomvoorziening;
c geavanceerde energiebeheersingsfunctie;
c energiebesparing door programmering van
de aan/uit-tijden van het systeem.
De volgende informatie is beschikbaar:
c nominale backuptijd van accu;
c accustatus;
c status van beveiligd systeem;
c vertraging voor herstart;
c vertraging voor uitschakelen;
c resultaat autotest;
c foutsignalering;
c uitschakelen omvormer;
c status spanning / frequentie lichtnet;
c identificatie van omvormer;
c Plug & Play bediening;
c status van omvormer;
c status van communicatie.
9
5432
1
9876
0V
RD TD
Vraag uw dealer om nadere informatie.
