Fig. 1
A
250V
Ue
/
In
/
Eing
Us/Out/Ausg
B
13a
Fig. 2
Anmerkung 1:
Nach dem Anschluß lädt sich die Batterie
automatisch auf und dies unabhängig von
der Stellung des "EIN/AUS"-Schalters 3
"".
Anmerkung 2:
Die Pulsar muß mindestens 8 Stunden an
das Netz angeschlossen sein, bis die
Nennautonomie der Batterie erreicht ist.
Anmerkung 3:
Der Querschnitt des Netzkabels 5 muß
der Pulsar-Nennleistung entsprechen.
Pulsar ES 5+: 230V - 3,15A.

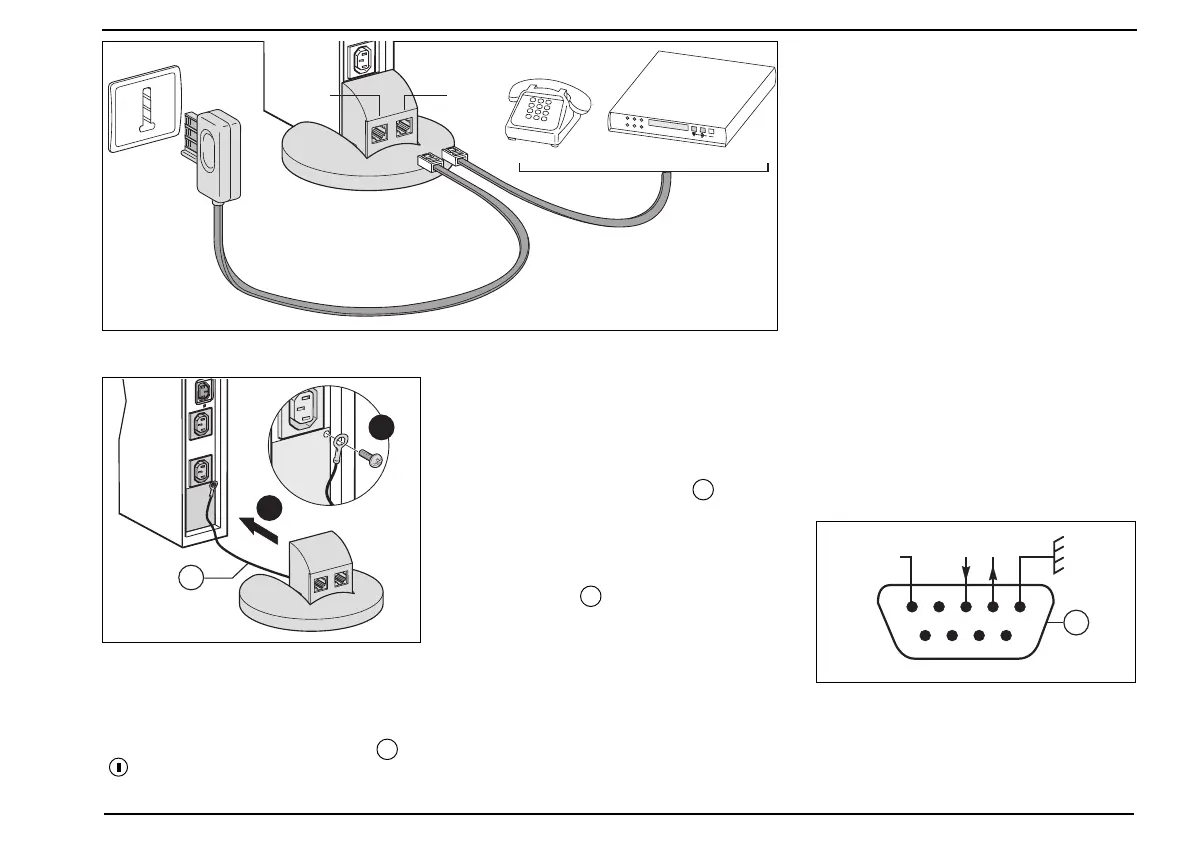

Schnittstelle
Die Schnittstelle 9 , auf der Rückseite des
Pulsar, gibt bei der Serienverbindung
RS232 Daten ab, die mit dem exklusiven
MGE UPS SYSTEMS:
Mit den auf der CD-ROM Solution-Pac
gelieferten Anwendungen können diese
Informationen auf den gängigen
Betriebssystemen ausgewertet werden.
Folgende Funktionen werden gegeben:
c Korrekte Abschalten des Systems am
Ende der Batterieautonomie;
c Festhalten der Ereignisse des
Wechselrichters durch das Senden von
Mitteilungen über Minitor, Pager oder E-Mail;
c interaktive grafische Schnittstelle zur
Kontrolle des Zustands der
Stromversorgung;
c übergeordnete Funktionen: Verwaltung
der Stromzufuhr;
c Stromsparen durch die Programmierung
von Zeitintervallen für Ein- und
Ausschaltzeiten Ihrer Anlage.
Folgende Daten sind abrufbar:
c Nennleistung der Batterie;
c Zustand der Batterie;
c Zustand des geschützten Systems;
c Verzögerung vor Neustart;
c Verzögerung vor shutdown;
c Ergebnis der Selbstdiagnose;
c Fehleranzeige;
c Ausschalten des Wechselrichters;
c Spannung / Netzfrequenz;
c Kennzeichnung Wechselrichter;
c Plug & Play-Steuerung;
c Zustandsanzeige Wechselrichter;
c Zustandanzeige Kommunikation.
9
5432
1
9876
0V
RD TD
Wenden Sie sich an Ihren Fachhändeler,
falls Sie weitere Informationen wünschen.
