Pulsar ES 5+: ES-51032513XT/AC
44
Us/Out/Ausg
7
8
hacia sistemas
informáticos
T2,5A
Ue
/
In
/
Eing
Us/Out/Ausg
enchufe red
eléctrica
4
5
puesta en servicio
A
B
C

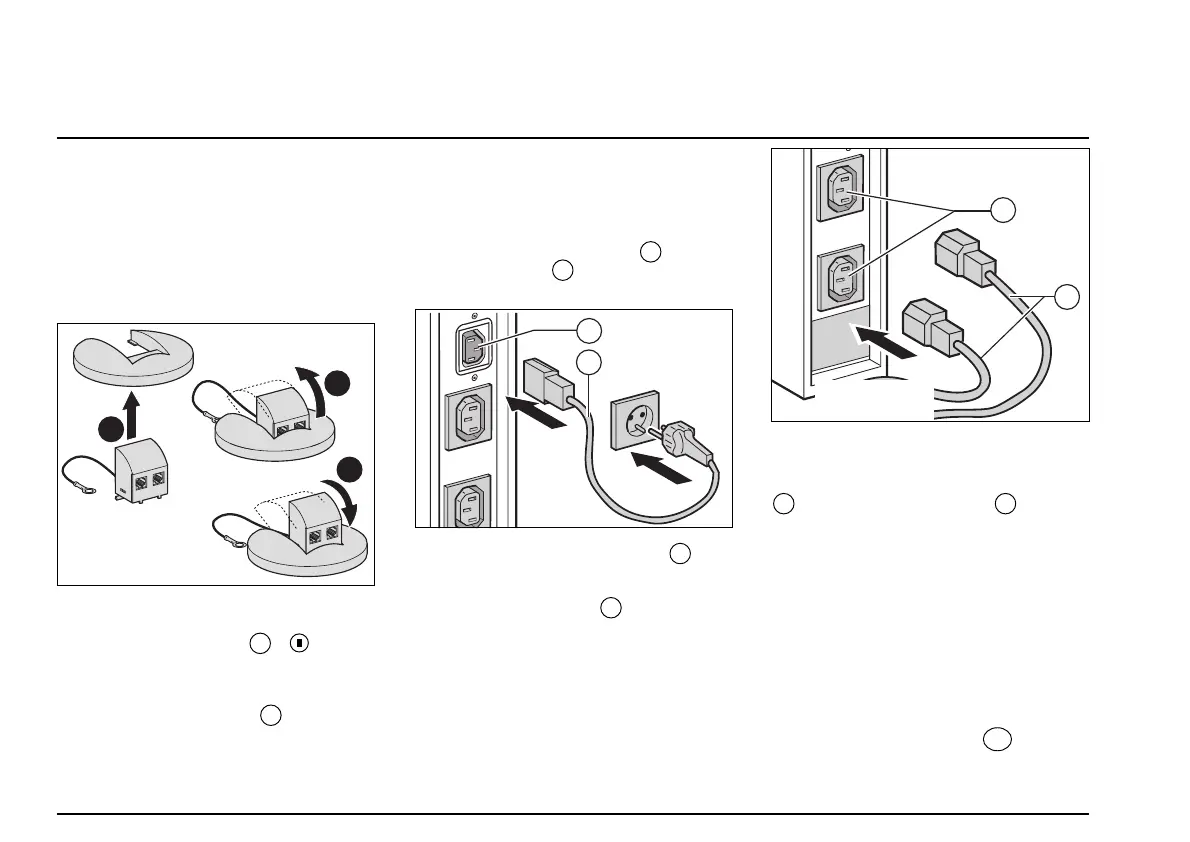

instalación
c respetar las consignas de seguridad
indicadas en el prefacio.
c para instalar Pulsar en posición vertical,
haga pivotar hacia arriba la pequeña pieza
provista con 2 patillas y encaje el otro
extremo en las ranuras previstas para ello,
luego encaje el pie en la parte trasera del
aparato para estabilizarlo.
conexiones
c enlace eléctrico:
v desconectar el cordón de alimentación de
su ordenador.
Este cordón va a servir ahora a la alimentación
de Pulsar. Conectar este cordón 5 al
enchufe de entrada 4 luego al enchufe mural.
v utilizar los cordones de tipo CEE 8
suministrados con Pulsar para conectar sus
herramientas informáticas a Pulsar en los
enchufes de la utilización 7 .
controles previos
c comprobar que el botón 3 " ", en la
parte delantera de Pulsar, esté en posición
soltada;
c comprobar que las indicaciones grabadas
en la placa de identificación 10
correspondan a su red eléctrica de
alimentación y al consumo eléctrico real de
su configuración informática.
c enlace serie:
Si desea utilizar las funciones del CD-ROM
suministrado con el Pulsar, conecte el cable
15 al puerto de comunicación 9 . Conecte
el otro extremo a un puerto serie de un
sistema informático.
c enlace de los datos:
Si desea utilizar las funciones de protección
de línea fax/módem (para sus aplicaciones
Internet, por ejemplo) adquiera un cable
telefónico (tipo RJ12);
v conecte el cable del módem o del fax a la
toma marcada "OUT" en la parte trasera del
pie de apoyo de Pulsar (fig. 1).
v conecte otro cable a la toma marcada "IN"
y una conexión telefónica mural, luego
conecte la conexión de tierra 13a en
Pulsar (fig. 2).
