MGE UPS Systems Pulsar ES 5+ - Inbedrijfstellen; Installeren; Voorafgaande Controles; Aansluitingen

MGE UPS SYSTEMS
Pulsar ES 5+: NL-51032513XT/AC
52
T2,5A
Ue
/
In
/
Eing
Us/Out/Ausg
netaansluiting
4
5
inbedrijfstellen
installeren
c de in de inleiding beschreven
veiligheidsvoorschriften moeten strict
worden nageleefd;

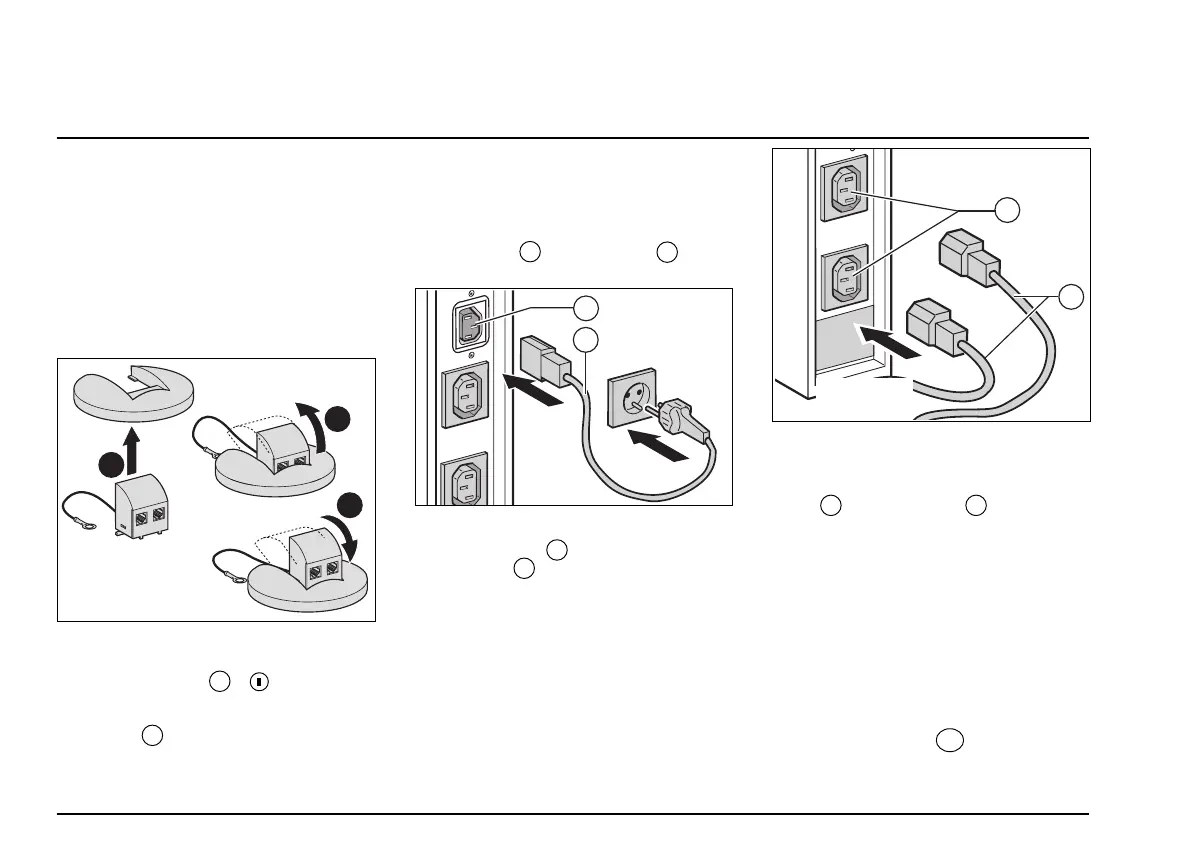

c Als de Pulsar verticaal geplaatst wordt:
klap het onderdeeltje met de 2 pennetjes
naar boven en steek het andere uiteinde in
de daarvoor bestemde gleuven. Breng
vervolgens de steunpoot aan de achterkant
van de Pulsar aan zodat het apparaat
stabiel staat.
aansluitingen
c elektrische aansluiting:
v maak het netsnoer van de computer los.
Dit snoer wordt nu gebruikt om de Pulsar op
het lichtnet aan te sluiten.
Sluit dit snoer 5 aan op ingang 4 , en
op het stopkontakt.
c seriële interface:
Voor gebruik van de bij de Pulsar geleverde
CD-ROM-functie sluit u het ene uiteinde van
snoer 15 aan op com port 9 en het
andere uiteinde op een seriële interface van
een computersysteem.
c data interface:
Voor beveiliging van de fax/modem-
telefoonlijn (bijvoorbeeld voor
internettoepassingen) moet u voorzien in
een telefoonkabel (type RJ12):
v sluit de kabel van uw modem of fax aan
op de "OUT" aansluiting aan de achterkant
van de steunpoot van de Pulsar (fig. 1),
v sluit een andere kabel aan tussen de "IN"
aansluiting en een wandtelefoonaansluiting,
en sluit de aardleiding 13a op de Pulsar
aan (fig. 2).
v gebruik de bij de Pulsar geleverde
Ceeform-snoeren 8 om uw hardware op
de uitgangen 7 aan te sluiten.
A
B
C
voorafgaande controles
c controleer of knop 3 " ", aan de
voorkant van de Pulsar, in "uit"-stand staat;
c controleer of de gegevens op het
typeplaatje 10 overeenkomen met de
netspanning en met het werkelijke
elektriciteitsverbruik van uw
computerconfiguratie.
Us/Out/Ausg
7
8
naar
computersystemen
