nl - Nederlands
101

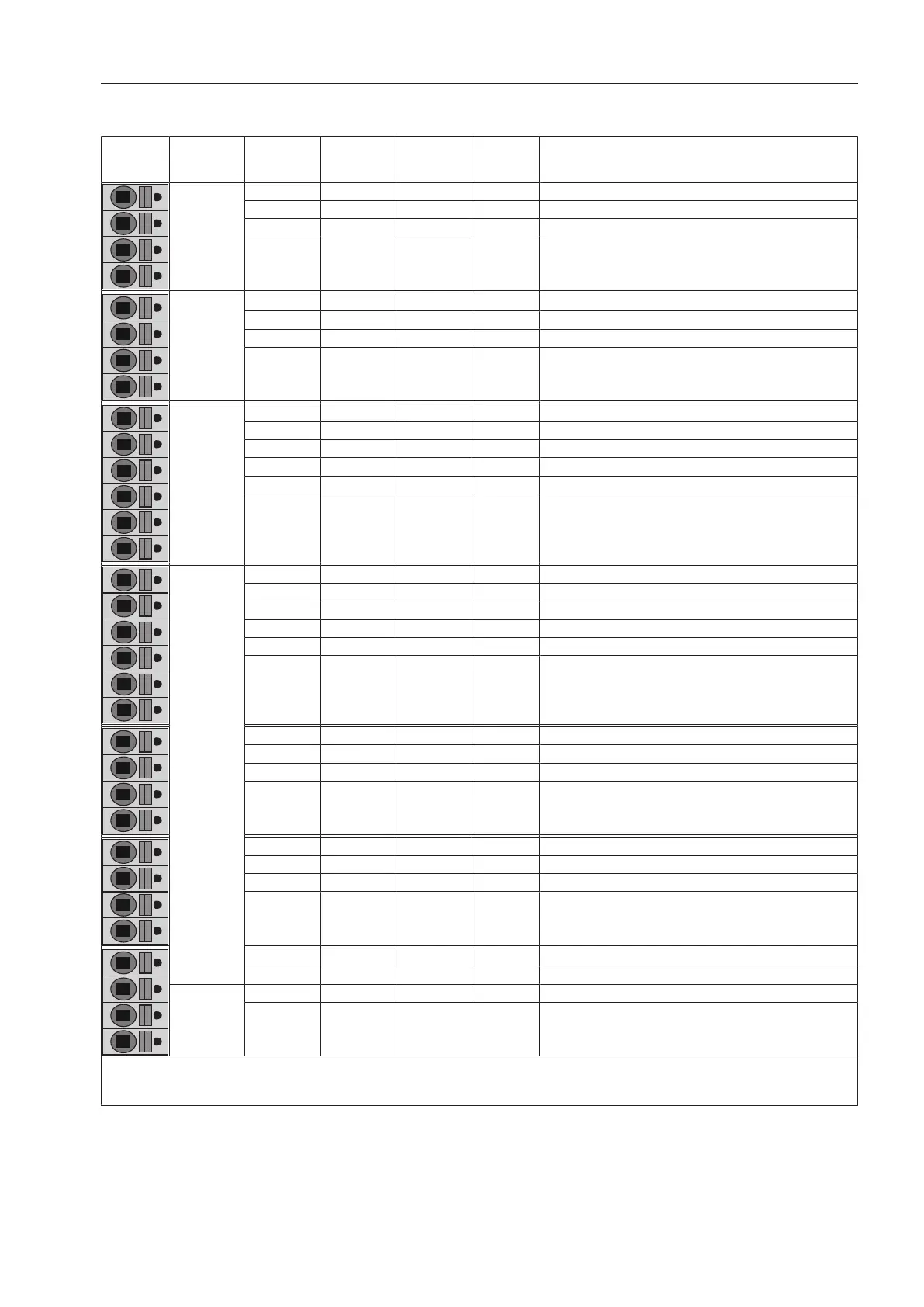

Tabel stroombelasting
Toe-
passing
Klem-
be-
zetting
Signaal
Signaal-
richting
Stroom-
belas-
ting
Beschrijving
PE  Aarddraad
PE  Aarddraad
PE  Aarddraad
PE  Aarddraad
Piekbelasting
(NEN1010)
1.1 L'  aInschakelmelding
1.2 L'  bWarmtevraag
1.3 L'  cVrijgave verwarming
1.4 N'  dNuldraad
Muntautomaat
2.1 L'  Apparaat gebruiksklaar
2.2 L'  Programmastatus
2.3 L'  Koopimpuls programma
2.4 N'  Koopsignaal tijd
2.5 N'  Voeding
2.6 L  Voeding
PWM (wasautomaat): dosering
PDR (droger): extra componenten
3.1 N'  1,0A Voeding ext.
3.2 L  1,0A Voeding ext.
3.3 L'  4,0A Dosering 1/Extra ventilator
3.4 N'  4,0A Voeding
3.5 L'  1,0A Dosering 2/Luchtafvoerklep
3.6 N'  1,0A Voeding
3.7 L'  1,0A Dosering 3/Controlelampje/Geluidssignaal
3.8 N'  1,0A Voeding
3.9 L'  1,0A Dosering 4
3.10 N'  1,0A Voeding
3.11 L'  1,0A Dosering 5
3.12 N'  1,0A Voeding
3.13 L'  1,0A Dosering 6
3.14 N'  1,0A Voeding
4.1
+13V
 Sensor leegmelding*
4.2  Sensor leegmelding*
5.1 Codering
5.2 Codering
L' = geschakelde fase, N' = geschakelde nuldraad
* zie paragraaf „Stroombelasting van de in- en uitgangen“
Totale stroombelasting van de elektronica: zie paragraaf „Installatie“.
