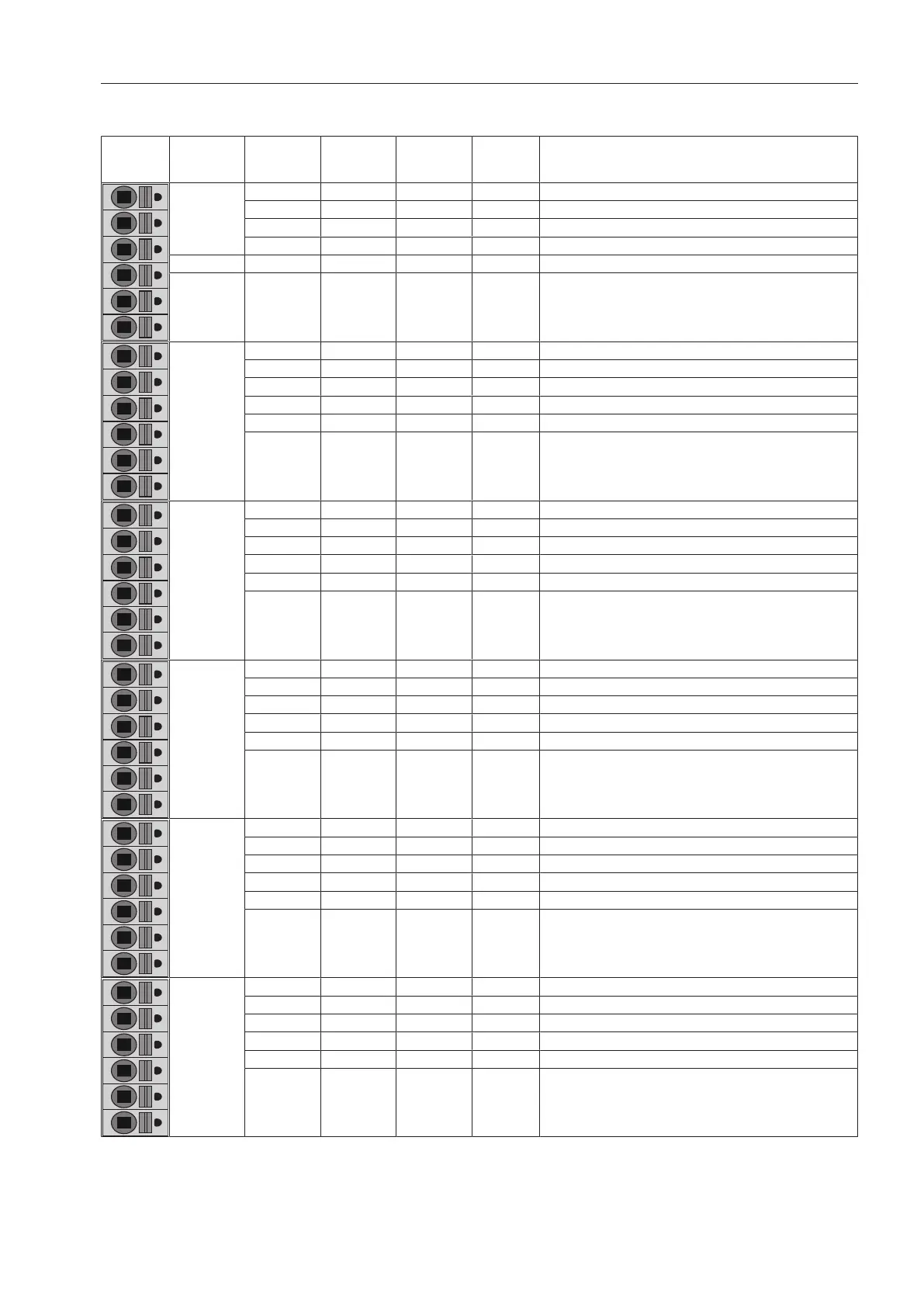

Tablica strujne opteretivosti
Pri
mjena
Zaposje
dnutost
stezaljki
Signal
Smjer
signala
Strujna
opte
retivost
Opis
Doziranje 5.1 DOS 1  Upoz. prazne posude 1 / 7
5.2 GND  Upoz. prazne posude 1 / 7
5.3 DOS 2  Upoz. prazne posude 2 / 8
5.4 GND  Upoz. prazne posude 2 / 8
Doziranje 5.5 DOS 3  Upoz. prazne posude 3 / 9
Doziranje
5.6 GND 
Upoz. prazne posude 3 / 9
Doziranje
5.7 DOS 4  Upoz. prazne posude 4 / 10
5.8 GND  Upoz. prazne posude 4 / 10
5.9 DOS 5  Upoz. prazne posude 5 / 11
5.10 GND  Upoz. prazne posude 5 / 11
5.11 DOS 6  Upoz. prazne posude 6 / 12
5.12 GND  Upoz. prazne posude 6 / 12
Doziranje
6.1 +13V  Protočna količina Dos 1 / 7
6.2 FM 1  Protočna količina Dos 1 / 7
6.3 GND  Protočna količina Dos 1 / 7
6.4 +13V  Protočna količina Dos 2 / 8
6.5 FM 2  Protočna količina Dos 2 / 8
6.6 GND  Protočna količina Dos 2 / 8
Doziranje
6.7 +13V  Protočna količina Dos 3 / 9
6.8 FM 3  Protočna količina Dos 3 / 9
6.9 GND  Protočna količina Dos 3 / 9
6.10 +13V  Protočna količina Dos 4 / 10
6.11 FM 4  Protočna količina Dos 4 / 10
6.12 GND  Protočna količina Dos 4 / 10
Doziranje
6.13 +13V  Protočna količina Dos 5 / 11
6.14 FM 5  Protočna količina Dos 5 / 11
6.15 GND  Protočna količina Dos 5 / 11
6.16 +13V  Protočna količina Dos 6 / 12
6.17 FM 6  Protočna količina Dos 6 / 12
6.18 GND  Protočna količina Dos 6 / 12
Dovod vode
7.1 +13V  Mjerač količine vode 1 / 4
7.2 FRZ 1  Mjerač količine vode 1 / 4
7.3 GND  Mjerač količine vode 1 / 4
7.4 +13V  Mjerač količine vode 2 / 5
7.5 FRZ 2  Mjerač količine vode 2 / 5
7.6 GND  Mjerač količine vode 2 / 5
