Miele Connector Box - Tabelle Strombelastbarkeit

de - deutsch
11

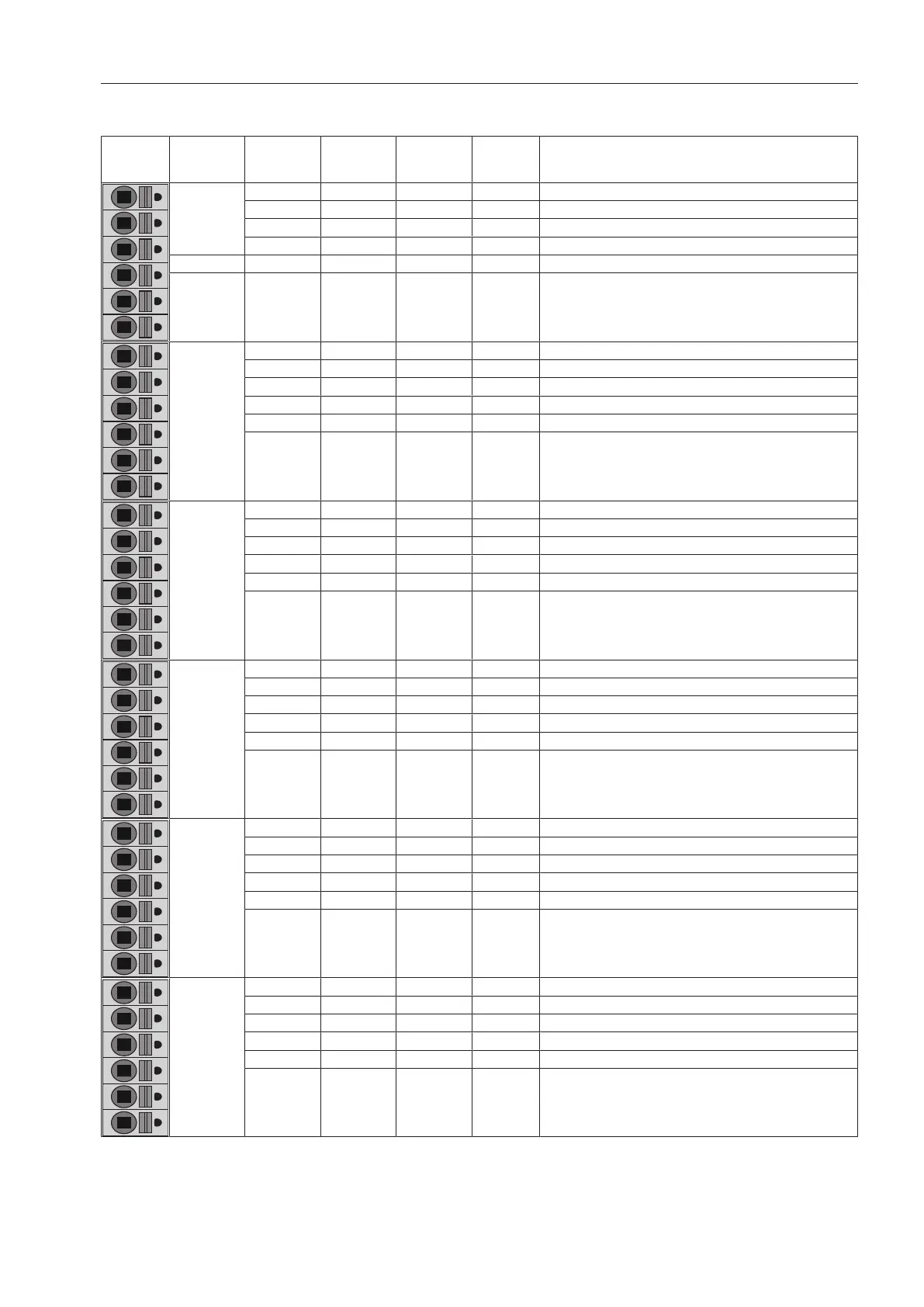

Tabelle Strombelastbarkeit
An-
wendung
Klemm-
be-
legung
Signal
Signal-
richtung
Strom-
belast-
barkeit
Beschreibung
Dosieren 5.1 DOS 1  Leerstandsmeldung 1 / 7
5.2 GND  Leerstandsmeldung 1 / 7
5.3 DOS 2  Leerstandsmeldung 2 / 8
5.4 GND  Leerstandsmeldung 2 / 8
Dosieren 5.5 DOS 3  Leerstandsmeldung 3 / 9
Dosieren
5.6 GND 
Leerstandsmeldung 3 / 9
Dosieren
5.7 DOS 4  Leerstandsmeldung 4 / 10
5.8 GND  Leerstandsmeldung 4 / 10
5.9 DOS 5  Leerstandsmeldung 5 / 11
5.10 GND  Leerstandsmeldung 5 / 11
5.11 DOS 6  Leerstandsmeldung 6 / 12
5.12 GND  Leerstandsmeldung 6 / 12
Dosieren
6.1 +13V  Durchflussmenge Dos 1 / 7
6.2 FM 1  Durchflussmenge Dos 1 / 7
6.3 GND  Durchflussmenge Dos 1 / 7
6.4 +13V  Durchflussmenge Dos 2 / 8
6.5 FM 2  Durchflussmenge Dos 2 / 8
6.6 GND  Durchflussmenge Dos 2 / 8
Dosieren
6.7 +13V  Durchflussmenge Dos 3 / 9
6.8 FM 3  Durchflussmenge Dos 3 / 9
6.9 GND  Durchflussmenge Dos 3 / 9
6.10 +13V  Durchflussmenge Dos 4 / 10
6.11 FM 4  Durchflussmenge Dos 4 / 10
6.12 GND  Durchflussmenge Dos 4 / 10
Dosieren
6.13 +13V  Durchflussmenge Dos 5 / 11
6.14 FM 5  Durchflussmenge Dos 5 / 11
6.15 GND  Durchflussmenge Dos 5 / 11
6.16 +13V  Durchflussmenge Dos 6 / 12
6.17 FM 6  Durchflussmenge Dos 6 / 12
6.18 GND  Durchflussmenge Dos 6 / 12
Wasserzulauf
7.1 +13V  Flügelradzähler 1 / 4
7.2 FRZ 1  Flügelradzähler 1 / 4
7.3 GND  Flügelradzähler 1 / 4
7.4 +13V  Flügelradzähler 2 / 5
7.5 FRZ 2  Flügelradzähler 2 / 5
7.6 GND  Flügelradzähler 2 / 5
