Miele Connector Box - Tabela ObciążalnośCI Prądowej

pl - polski
121

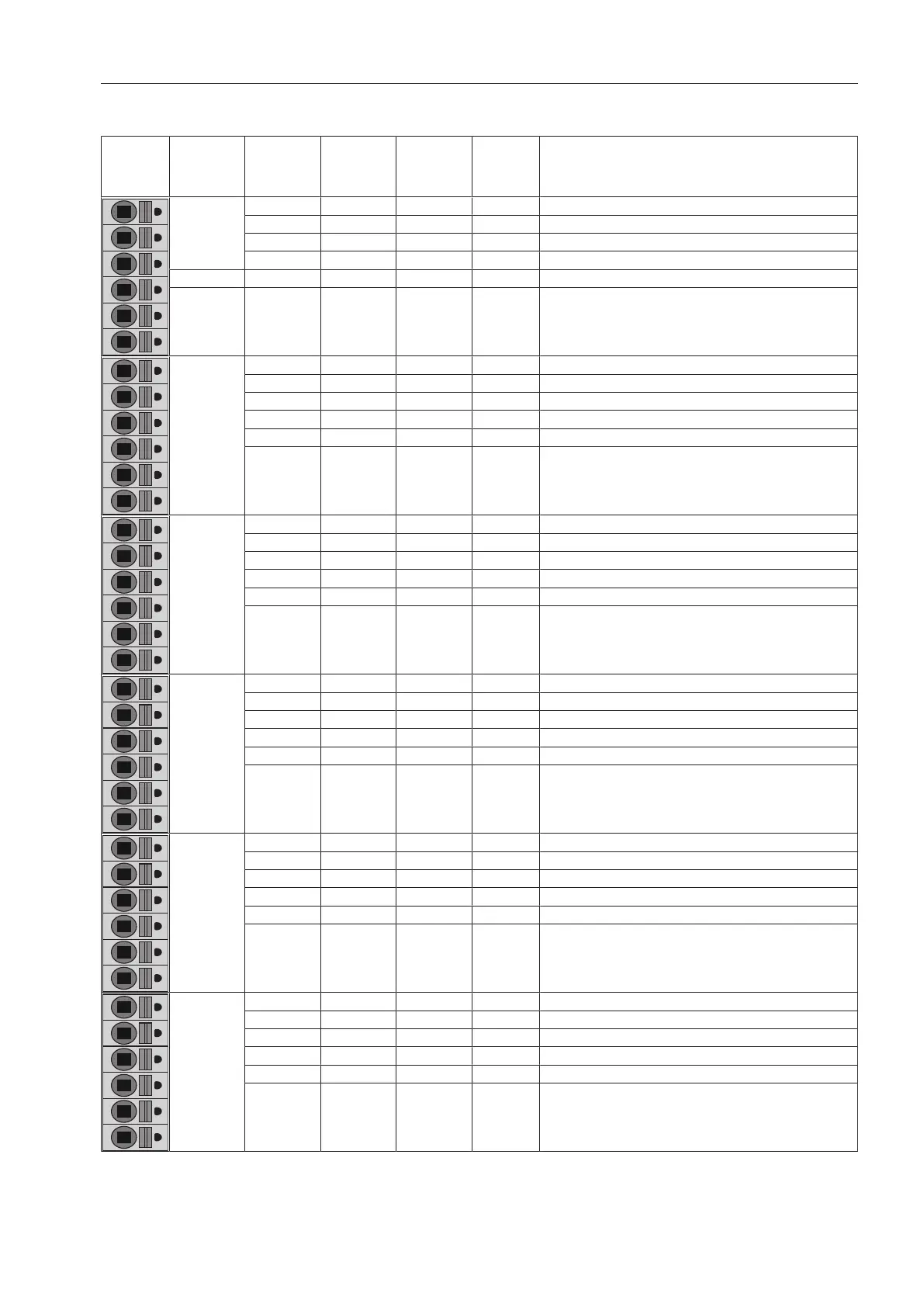

Tabela obciążalności prądowej
Aplikacja
Zacisk
Sygnał
Kierunek
sygnału
Obciążal-
ność
prądowa
Opis
Dozowanie 5.1 DOS 1  Pusty zbiornik 1 / 7
5.2 GND  Pusty zbiornik 1 / 7
5.3 DOS 2  Pusty zbiornik 2 / 8
5.4 GND  Pusty zbiornik 2 / 8
Dozowanie 5.5 DOS 3  Pusty zbiornik 3 / 9
Dozowanie
5.6 GND 
Pusty zbiornik 3 / 9
Dozowanie
5.7 DOS 4  Pusty zbiornik 4 / 10
5.8 GND  Pusty zbiornik 4 / 10
5.9 DOS 5  Pusty zbiornik 5 / 11
5.10 GND  Pusty zbiornik 5 / 11
5.11 DOS 6  Pusty zbiornik 6 / 12
5.12 GND  Pusty zbiornik 6 / 12
Dozowanie
6.1 +13V  Wielkość przepływu Dos 1 / 7
6.2 FM 1  Wielkość przepływu Dos 1 / 7
6.3 GND  Wielkość przepływu Dos 1 / 7
6.4 +13V  Wielkość przepływu Dos 2 / 8
6.5 FM 2  Wielkość przepływu Dos 2 / 8
6.6 GND  Wielkość przepływu Dos 2 / 8
Dozowanie
6.7 +13V  Wielkość przepływu Dos 3 / 9
6.8 FM 3  Wielkość przepływu Dos 3 / 9
6.9 GND  Wielkość przepływu Dos 3 / 9
6.10 +13V  Wielkość przepływu Dos 4 / 10
6.11 FM 4  Wielkość przepływu Dos 4 / 10
6.12 GND  Wielkość przepływu Dos 4 / 10
Dozowanie
6.13 +13V  Wielkość przepływu Dos 5 / 11
6.14 FM 5  Wielkość przepływu Dos 5 / 11
6.15 GND  Wielkość przepływu Dos 5 / 11
6.16 +13V  Durchflussmenge Dos 6 / 12
6.17 FM 6  Wielkość przepływu Dos 6 / 12
6.18 GND  Wielkość przepływu Dos 6 / 12
Dopływ wody
7.1 +13V  Licznik łopatkowy 1 / 4
7.2 FRZ 1  Licznik łopatkowy 1 / 4
7.3 GND  Licznik łopatkowy 1 / 4
7.4 +13V  Licznik łopatkowy 2 / 5
7.5 FRZ 2  Licznik łopatkowy 2 / 5
7.6 GND  Licznik łopatkowy 2 / 5
