Miele Connector Box - Virransiirtokyky-Taulukko

fi - suomi
58

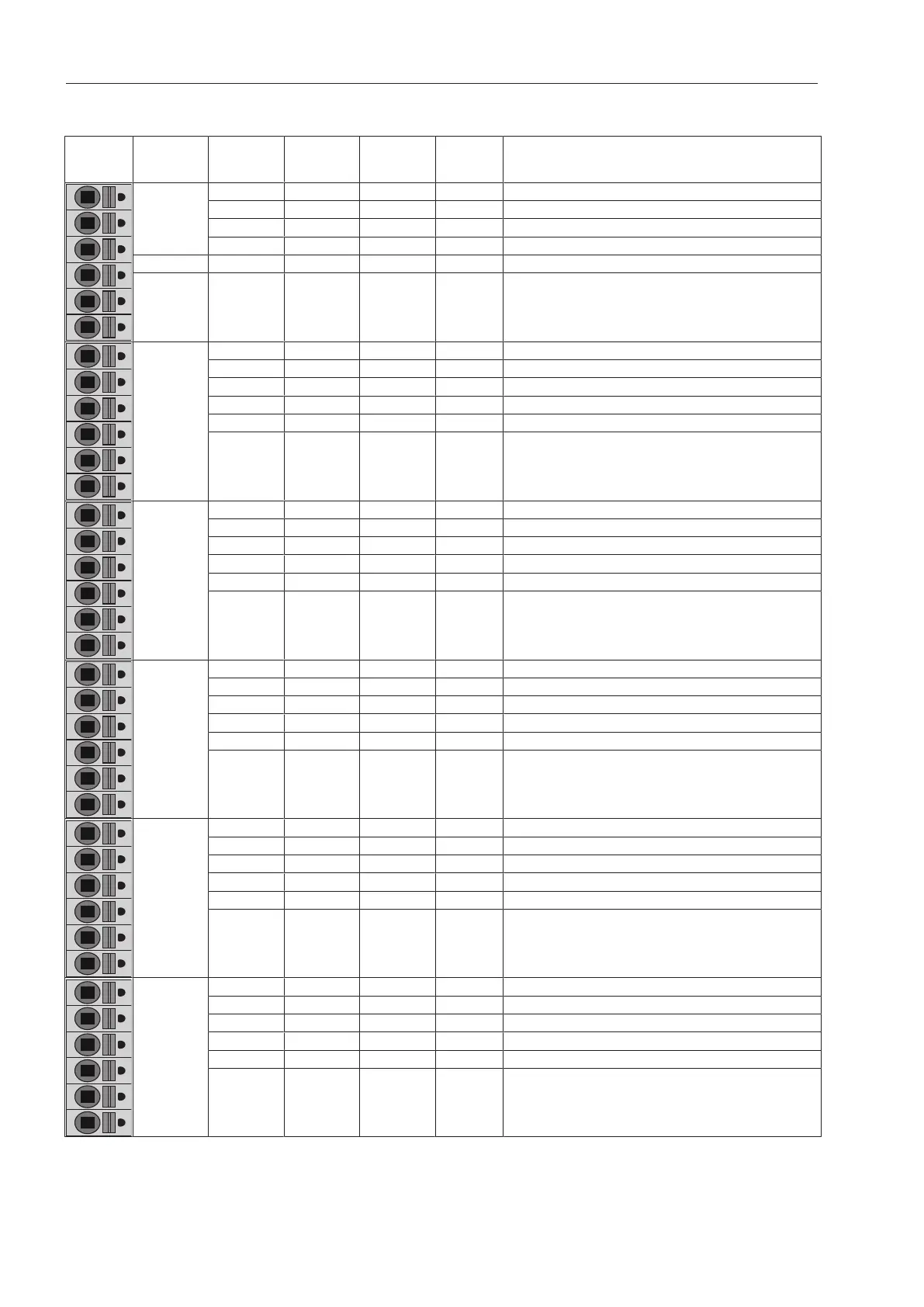

Virransiirtokyky-taulukko
Käyttö
Liit-
timen
napa
Signaali
Signalin
suunta
Kuvaus Beschreibung
Annostus 5.1 DOS 1  Annostinilmoitus 1 / 7
5.2 GND  Annostinilmoitus 1 / 7
5.3 DOS 2  Annostinilmoitus 2 / 8
5.4 GND  Annostinilmoitus 2 / 8
Annostus 5.5 DOS 3  Annostinilmoitus 3 / 9
Annostus
5.6 GND 
Annostinilmoitus 3 / 9
Annostus
5.7 DOS 4  Annostinilmoitus 4 / 10
5.8 GND  Annostinilmoitus 4 / 10
5.9 DOS 5  Annostinilmoitus 5 / 11
5.10 GND  Annostinilmoitus 5 / 11
5.11 DOS 6  Annostinilmoitus 6 / 12
5.12 GND  Annostinilmoitus 6 / 12
Annostus
6.1 +13V  Läpivirtausmäärä Dos 1 / 7
6.2 FM 1  Läpivirtausmäärä Dos 1 / 7
6.3 GND  Läpivirtausmäärä Dos 1 / 7
6.4 +13V  Läpivirtausmäärä Dos 2 / 8
6.5 FM 2  Läpivirtausmäärä Dos 2 / 8
6.6 GND  Läpivirtausmäärä Dos 2 / 8
Annostus
6.7 +13V  Läpivirtausmäärä Dos 3 / 9
6.8 FM 3  Läpivirtausmäärä Dos 3 / 9
6.9 GND  Läpivirtausmäärä Dos 3 / 9
6.10 +13V  Läpivirtausmäärä Dos 4 / 10
6.11 FM 4  Läpivirtausmäärä Dos 4 / 10
6.12 GND  Läpivirtausmäärä Dos 4 / 10
Annostus
6.13 +13V  Läpivirtausmäärä Dos 5 / 11
6.14 FM 5  Läpivirtausmäärä Dos 5 / 11
6.15 GND  Läpivirtausmäärä Dos 5 / 11
6.16 +13V  Läpivirtausmäärä Dos 6 / 12
6.17 FM 6  Läpivirtausmäärä Dos 6 / 12
6.18 GND  Läpivirtausmäärä Dos 6 / 12
Vedenotto
7.1 +13V  Siipipyörälaskuri 1 / 4
7.2 FRZ 1  Siipipyörälaskuri 1 / 4
7.3 GND  Siipipyörälaskuri 1 / 4
7.4 +13V  Siipipyörälaskuri 2 / 5
7.5 FRZ 2  Siipipyörälaskuri 2 / 5
7.6 GND  Siipipyörälaskuri 2 / 5
