Miele Connector Box - Tabla de Corriente Máxima

es - español
49

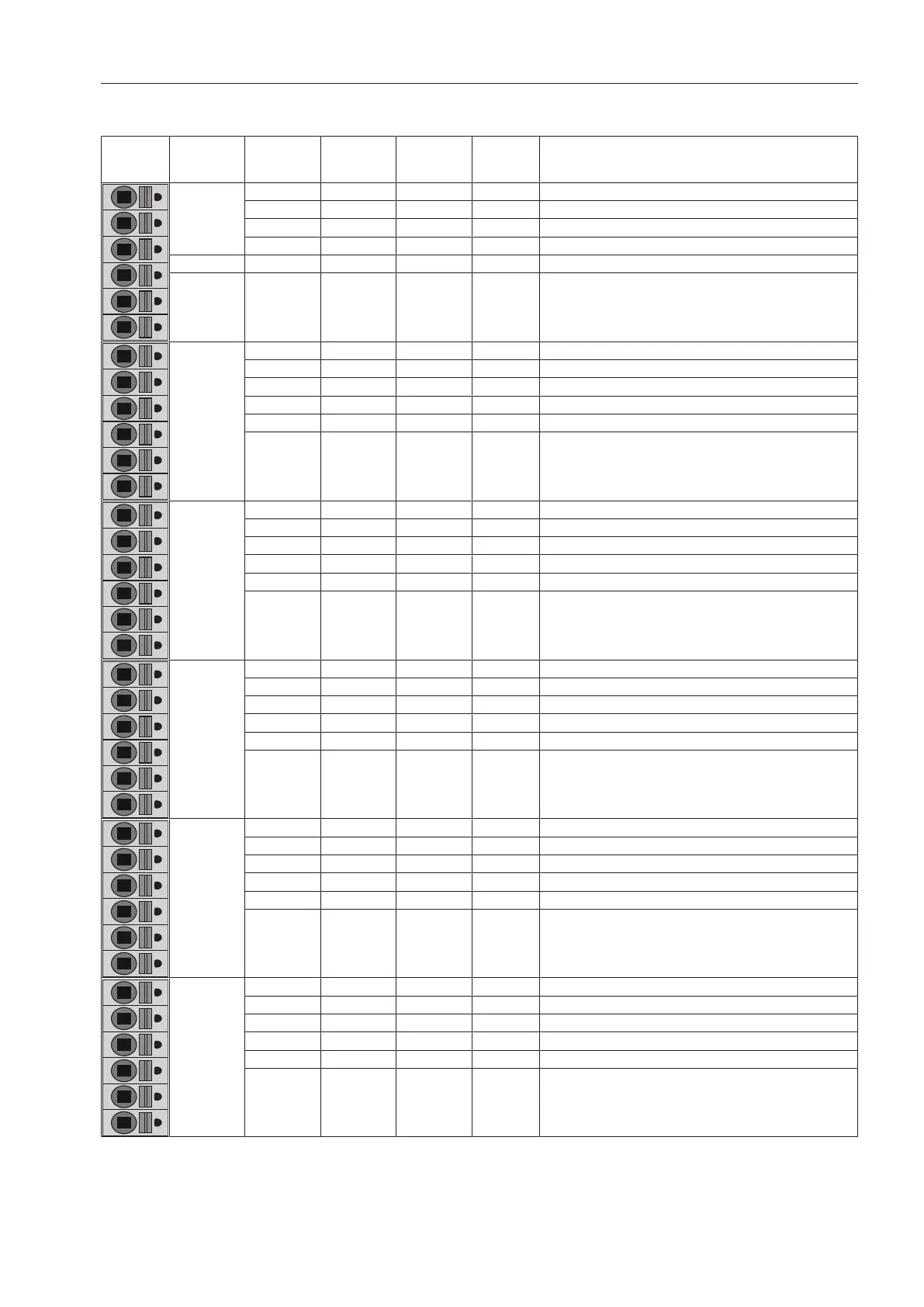

Tabla de corriente máxima
Apl
icación
Asignación
de
la fijación
Señal
Dirección
de la
señal
Corrien
te
máxima
Descripción
Dosificación 5.1 DOS 1  Mens. depósito vacío 1 / 7
5.2 GND  Mens. depósito vacío 1 / 7
5.3 DOS 2  Mens. depósito vacío 2 / 8
5.4 GND  Mens. depósito vacío 2 / 8
Dosificación 5.5 DOS 3  Mens. depósito vacío 3 / 9
Dosificación
5.6 GND 
Mens. depósito vacío 3 / 9
Dosificación
5.7 DOS 4  Mens. depósito vacío 4 / 10
5.8 GND  Mens. depósito vacío 4 / 10
5.9 DOS 5  Mens. depósito vacío 5 / 11
5.10 GND  Mens. depósito vacío 5 / 11
5.11 DOS 6  Mens. depósito vacío 6 / 12
5.12 GND  Mens. depósito vacío 6 / 12
Dosificación
6.1 +13V  Caudal Dos 1 / 7
6.2 FM 1  Caudal Dos 1 / 7
6.3 GND  Caudal Dos 1 / 7
6.4 +13V  Durchflussmenge Dos 2 / 8
6.5 FM 2  Caudal Dos 2 / 8
6.6 GND  Caudal Dos 2 / 8
Dosificación
6.7 +13V  Caudal Dos 3 / 9
6.8 FM 3  Caudal Dos 3 / 9
6.9 GND  Caudal Dos 3 / 9
6.10 +13V  Caudal Dos 4 / 10
6.11 FM 4  Caudal Dos 4 / 10
6.12 GND  Caudal Dos 4 / 10
Dosificación
6.13 +13V  Caudal Dos 5 / 11
6.14 FM 5  Caudal Dos 5 / 11
6.15 GND  Caudal Dos 5 / 11
6.16 +13V  Caudal Dos 6 / 12
6.17 FM 6  Caudal Dos 6 / 12
6.18 GND  Caudal Dos 6 / 12
Entrada de agua
7.1 +13V  Medidor de caudal 1 / 4
7.2 FRZ 1  Medidor de caudal 1 / 4
7.3 GND  Medidor de caudal 1 / 4
7.4 +13V  Medidor de caudal 2 / 5
7.5 FRZ 2  Medidor de caudal 2 / 5
7.6 GND  Medidor de caudal 2 / 5
