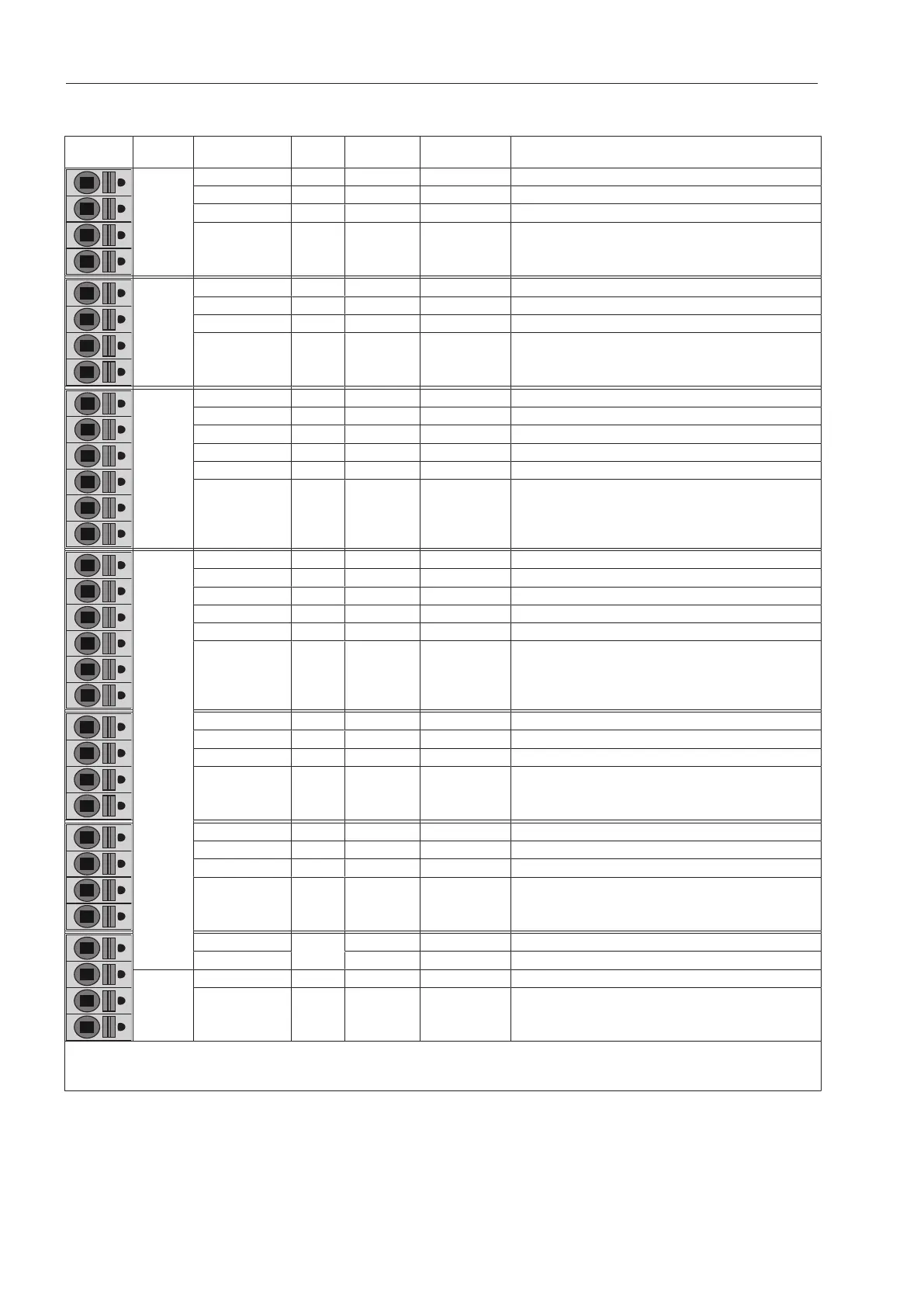

Tabla de corriente máxima
Apli-
cación
Asignación
de la fijación
Señal
Dirección
de la señal
Corriente
máxima
Descripción
PE  Conductor de tierra
PE  Conductor de tierra
PE  Conductor de tierra
PE  Conductor de tierra
Carga máxima
(DIN18875)
1.1 L'  aMensaje de conexión
1.2 L'  bRequerimiento de calefacción
1.3 L'  cAutorización de la calefacción
1.4 N'  dConductor neutro
Sistema de cobro
2.1 L'  Aparato listo para el funcionamiento
2.2 L'  Estado de programa
2.3 L'  Impulso de compra del programa
2.4 N'  Señal de compra de tiempo
2.5 N'  Alimentación de tensión
2.6 L  Alimentación de tensión
PWM (lavadora): dosificación
PDR (secadora): componentes adicionales
3.1 N'  1,0A Alimentación de tensión ext.
3.2 L  1,0A Alimentación de tensión ext.
3.3 L'  4,0A Dosificación 1/Ventilador adicional
3.4 N'  4,0A Alimentación de tensión
3.5 L'  1,0A Dosificación 2/Tapa de salida de aire
3.6 N'  1,0A Alimentación de tensión
3.7 L'  1,0A Dosificación 3/Luz indicadora/Bocina
3.8 N'  1,0A Alimentación de tensión
3.9 L'  1,0A Dosificación 4
3.10 N'  1,0A Alimentación de tensión
3.11 L'  1,0A Dosificación 5
3.12 N'  1,0A Alimentación de tensión
3.13 L'  1,0A Dosificación 6
3.14 N'  1,0A Alimentación de tensión
4.1
+13V
 Detección de vacío*
4.2  Detección de vacío*
5.1 Codificación
5.2 Codificación
L' = fase conectada, N' = conductor neutro conectado
* véase el apartado «Corriente máxima de las entradas y salidas»
Carga de corriente total de la electrónica: véase el apartado «Instalación».
