Miele Connector Box - Tabela de Capacidade de Corrente

pt - português
131

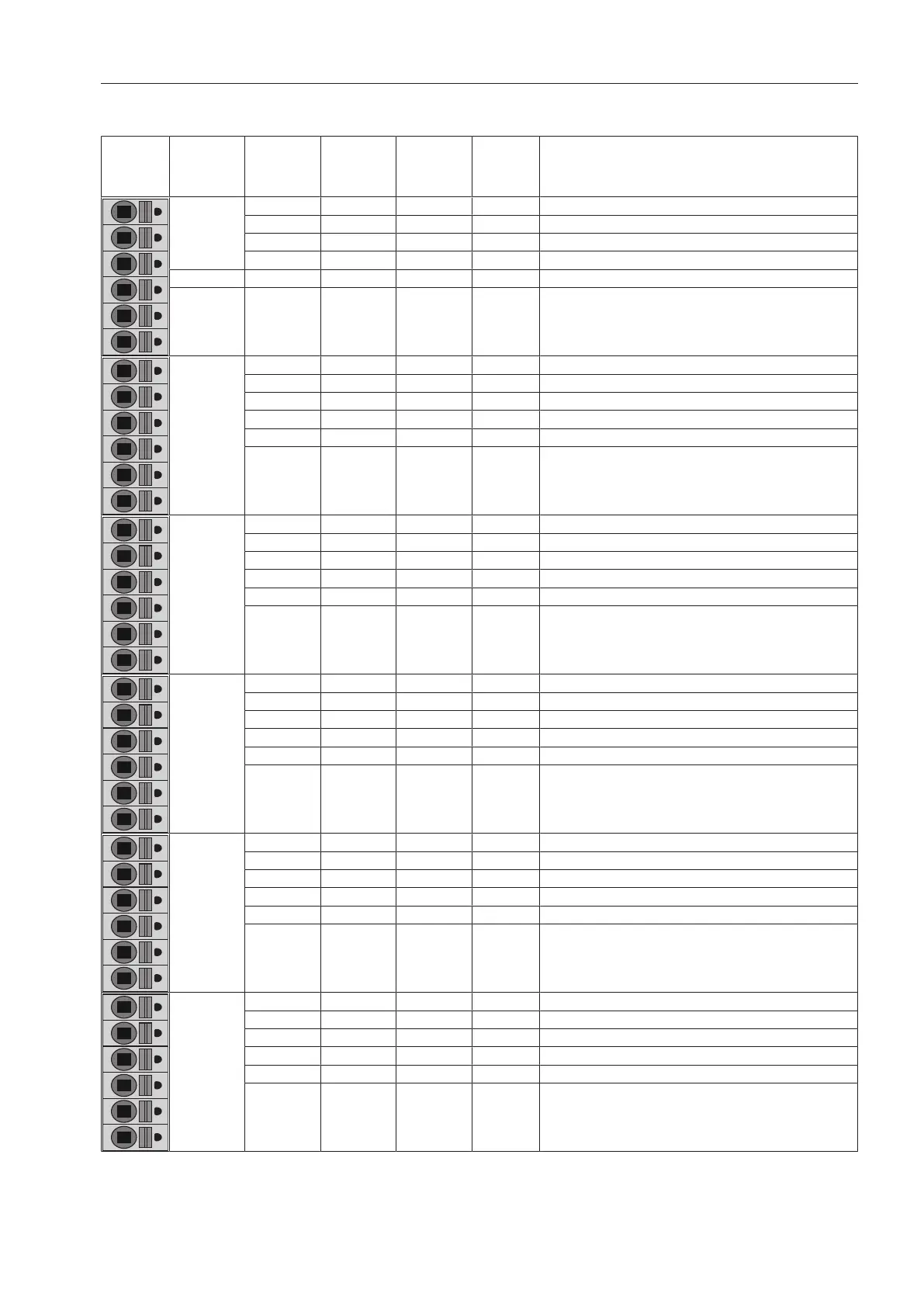

Tabela de capacidade de corrente
Apli-
cação
Distribuição
de
terminais
Sinal
Direção do
sinal
Capacida-
de
de
corrente
Descrição
Dosagem 5.1 DOS 1  Indicação de vazi 1 / 7
5.2 GND  Indicação de vazi 1 / 7
5.3 DOS 2  Indicação de vazi 2 / 8
5.4 GND  Indicação de vazi 2 / 8
Dosagem 5.5 DOS 3  Indicação de vazi 3 / 9
Dosagem
5.6 GND 
Indicação de vazi 3 / 9
Dosagem
5.7 DOS 4  Indicação de vazi 4 / 10
5.8 GND  Indicação de vazi 4 / 10
5.9 DOS 5  Indicação de vazi 5 / 11
5.10 GND  Indicação de vazi 5 / 11
5.11 DOS 6  Indicação de vazi 6 / 12
5.12 GND  Indicação de vazi 6 / 12
Dosagem
6.1 +13V  Caudal Dos 1 / 7
6.2 FM 1  Caudal Dos 1 / 7
6.3 GND  Caudal Dos 1 / 7
6.4 +13V  Caudal Dos 2 / 8
6.5 FM 2  Caudal Dos 2 / 8
6.6 GND  Caudal Dos 2 / 8
Dosagem
6.7 +13V  Caudal Dos 3 / 9
6.8 FM 3  Caudal Dos 3 / 9
6.9 GND  Caudal Dos 3 / 9
6.10 +13V  Caudal Dos 4 / 10
6.11 FM 4  Caudal Dos 4 / 10
6.12 GND  Caudal Dos 4 / 10
Dosagem
6.13 +13V  Caudal Dos 5 / 11
6.14 FM 5  Caudal Dos 5 / 11
6.15 GND  Caudal Dos 5 / 11
6.16 +13V  Caudal Dos 6 / 12
6.17 FM 6  Caudal Dos 6 / 12
6.18 GND  Caudal Dos 6 / 12
Entrada de água
7.1 +13V  Fluxímetro 1 / 4
7.2 FRZ 1  Fluxímetro 1 / 4
7.3 GND  Fluxímetro 1 / 4
7.4 +13V  Fluxímetro 2 / 5
7.5 FRZ 2  Fluxímetro 2 / 5
7.6 GND  Fluxímetro 2 / 5
