Miele Connector Box - Tableau de Branchement

fr - français
68

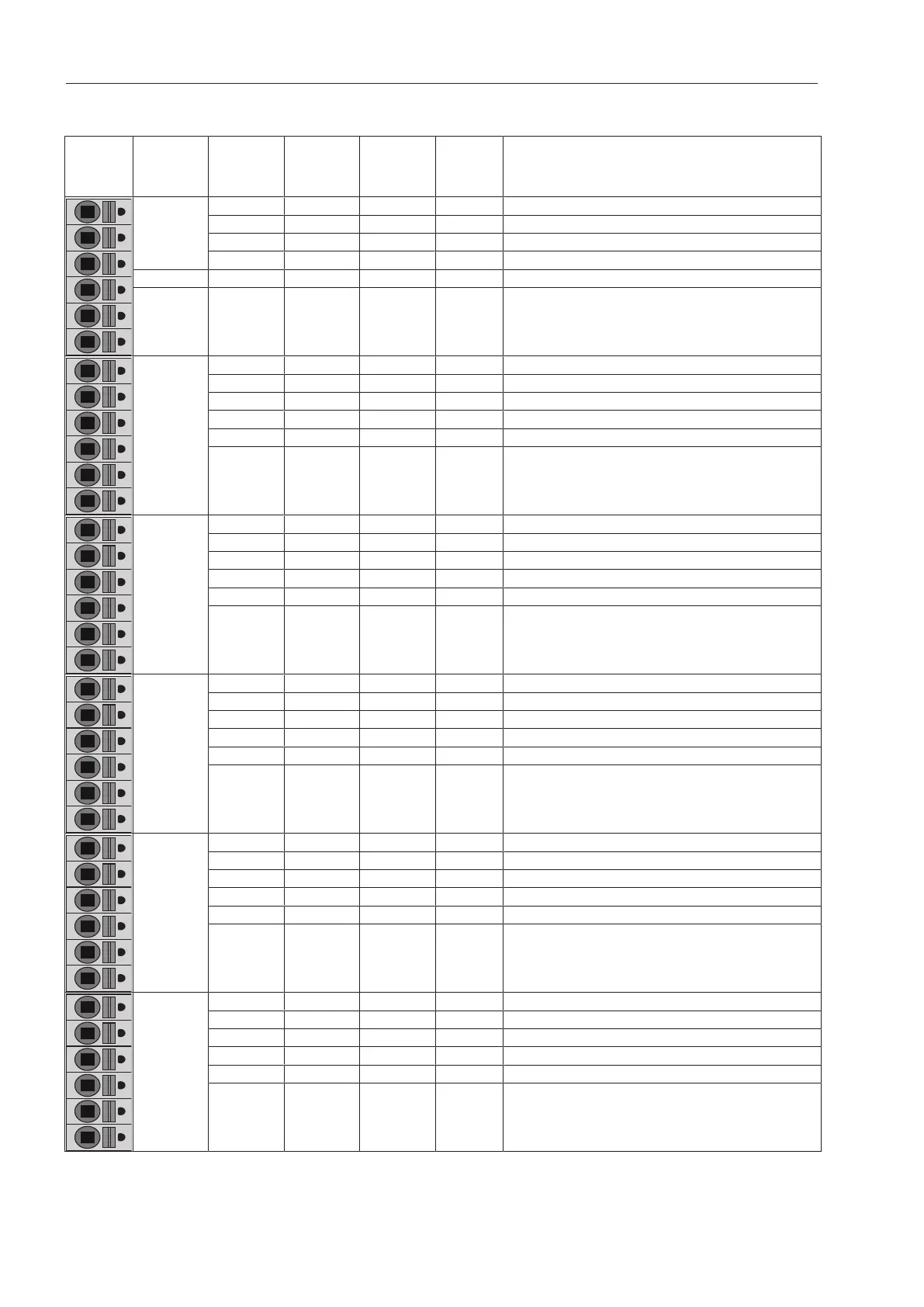

Tableau de branchement
Fonction
Repérage
Signal
Sens de
transmis-
sion
Capacité
conduc-
trice
Description
Dosage 5.1 DOS 1  Contrôle bidon vide 1 / 7
5.2 GND  Contrôle bidon vide 1 / 7
5.3 DOS 2  Contrôle bidon vide 2 / 8
5.4 GND  Contrôle bidon vide 2 / 8
Dosage 5.5 DOS 3  Contrôle bidon vide 3 / 9
Dosage
5.6 GND 
Contrôle bidon vide 3 / 9
Dosage
5.7 DOS 4  Contrôle bidon vide 4 / 10
5.8 GND  Contrôle bidon vide 4 / 10
5.9 DOS 5  Contrôle bidon vide 5 / 11
5.10 GND  Contrôle bidon vide 5 / 11
5.11 DOS 6  Contrôle bidon vide 6 / 12
5.12 GND  Contrôle bidon vide 6 / 12
Dosage
6.1 +13V  Débit Dos 1 / 7
6.2 FM 1  Débit Dos 1 / 7
6.3 GND  Débit Dos 1 / 7
6.4 +13V  Débit Dos 2 / 8
6.5 FM 2  Débit Dos 2 / 8
6.6 GND  Débit Dos 2 / 8
Dosage
6.7 +13V  Débit Dos 3 / 9
6.8 FM 3  Débit Dos 3 / 9
6.9 GND  Débit Dos 3 / 9
6.10 +13V  Débit Dos 4 / 10
6.11 FM 4  Débit Dos 4 / 10
6.12 GND  Débit Dos 4 / 10
Dosage
6.13 +13V  Débit Dos 5 / 11
6.14 FM 5  Débit Dos 5 / 11
6.15 GND  Débit Dos 5 / 11
6.16 +13V  Débit Dos 6 / 12
6.17 FM 6  Débit Dos 6 / 12
6.18 GND  Débit Dos 6 / 12
Arrivée eau
7.1 +13V  Compteur à hélice 1 / 4
7.2 FRZ 1  Compteur à hélice 1 / 4
7.3 GND  Compteur à hélice 1 / 4
7.4 +13V  Compteur à hélice 2 / 5
7.5 FRZ 2  Compteur à hélice 2 / 5
7.6 GND  Compteur à hélice 2 / 5
