Miele Connector Box - Skema Strømbelastning

da - dansk
29

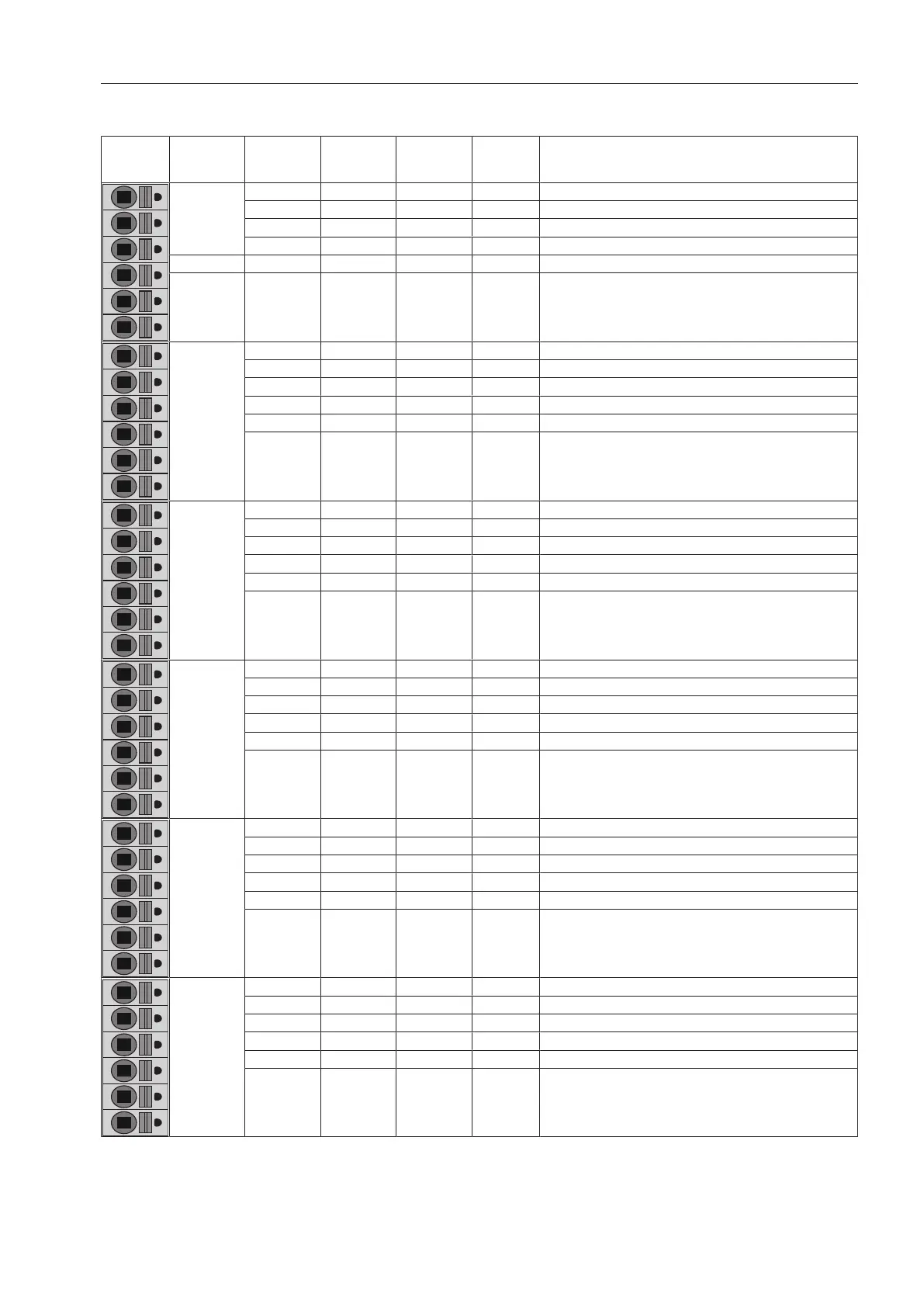

Skema strømbelastning
Anvend-
else
Klemme-
til-
slutning
Signal
Signal-
retning
Strøm-
belast-
ning
Beskrivelse
Dosering 5.1 DOS 1  Niveautilbagemelding 1 / 7
5.2 GND  Niveautilbagemelding 1 / 7
5.3 DOS 2  Niveautilbagemelding 2 / 8
5.4 GND  Niveautilbagemelding 2 / 8
Dosering 5.5 DOS 3  Niveautilbagemelding 3 / 9
Dosering
5.6 GND 
Niveautilbagemelding 3 / 9
Dosering
5.7 DOS 4  Niveautilbagemelding 4 / 10
5.8 GND  Niveautilbagemelding 4 / 10
5.9 DOS 5  Niveautilbagemelding 5 / 11
5.10 GND  Niveautilbagemelding 5 / 11
5.11 DOS 6  Niveautilbagemelding 6 / 12
5.12 GND  Niveautilbagemelding 6 / 12
Dosering
6.1 +13V  Gennemløbsmængde Dos 1 / 7
6.2 FM 1  Gennemløbsmængde Dos 1 / 7
6.3 GND  Gennemløbsmængde Dos 1 / 7
6.4 +13V  Gennemløbsmængde Dos 2 / 8
6.5 FM 2  Gennemløbsmængde Dos 2 / 8
6.6 GND  Gennemløbsmængde Dos 2 / 8
Dosering
6.7 +13V  Gennemløbsmængde Dos 3 / 9
6.8 FM 3  Gennemløbsmængde Dos 3 / 9
6.9 GND  Gennemløbsmængde Dos 3 / 9
6.10 +13V  Gennemløbsmængde Dos 4 / 10
6.11 FM 4  Gennemløbsmængde Dos 4 / 10
6.12 GND  Gennemløbsmængde Dos 4 / 10
Dosering
6.13 +13V  Gennemløbsmængde Dos 5 / 11
6.14 FM 5  Gennemløbsmængde Dos 5 / 11
6.15 GND  Gennemløbsmængde Dos 5 / 11
6.16 +13V  Gennemløbsmængde Dos 6 / 12
6.17 FM 6  Gennemløbsmængde Dos 6 / 12
6.18 GND  Gennemløbsmængde Dos 6 / 12
Vandtilløb
7.1 +13V  Flowmeter 1 / 4
7.2 FRZ 1  Flowmeter 1 / 4
7.3 GND  Flowmeter 1 / 4
7.4 +13V  Flowmeter 2 / 5
7.5 FRZ 2  Flowmeter 2 / 5
7.6 GND  Flowmeter 2 / 5
