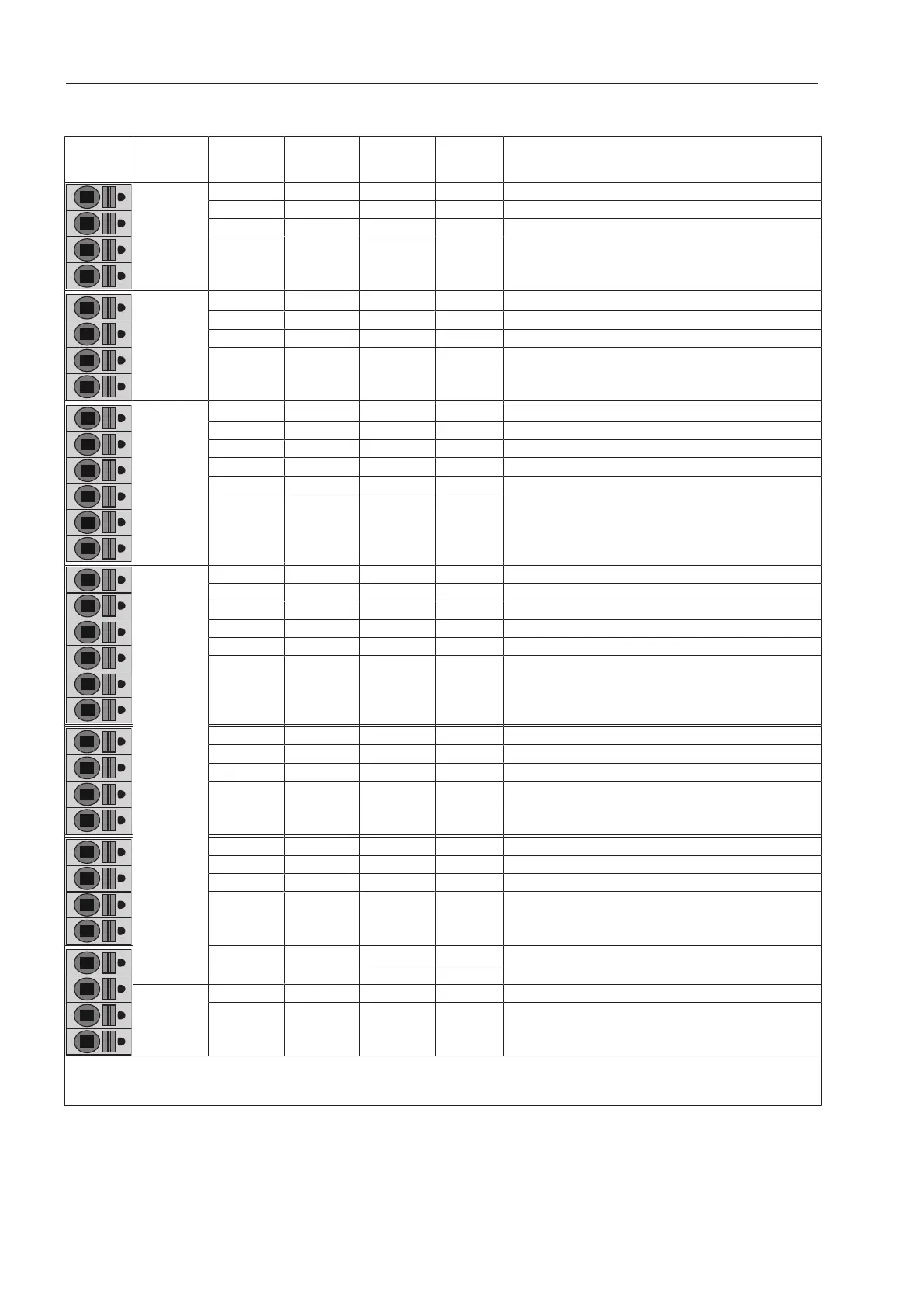

Skema strømbelastning
Anvend-
else
Klemme-
til-
slutning
Signal
Signal-
retning
Strøm-
belast-
ning
Beskrivelse
PE  Jordledning
PE  Jordledning
PE  Jordledning
PE  Jordledning
Spidsbelastning
(DIN18875)
1.1 L'  aStartmelding
1.2 L'  bOpvarmningskrav
1.3 L'  cVarmefrigivelse
1.4 N'  dNeutralleder
Betalingssystem
2.1 L'  Produktet klar til brug.
2.2 L'  Programstatus
2.3 L'  Signal impulstyret programkøb
2.4 N'  Signal tidsstyret programkøb
2.5 N'  Spændingsforsyning
2.6 L  Spændingsforsyning
     PWM (vaskemaskine): Dosering      PDR (tørretumbler): Ekstra komponenter
3.1 N'  1,0 A Spændingsforsyning ekstern
3.2 L  1,0 A Spændingsforsyning ekstern
3.3 L'  4,0 A Dosering 1/ Ekstra blæser
3.4 N'  4,0 A Spændingsforsyning
3.5 L'  1,0 A Dosering 2/ Aftræksklap
3.6 N'  1,0 A Spændingsforsyning
3.7 L'  1,0 A Dosering 3/Signallampe/Hupe
3.8 N'  1,0 A Spændingsforsyning
3.9 L'  1,0 A Dosering 4
3.10 N'  1,0 A Spændingsforsyning
3.11 L'  1,0 A Dosering 5
3.12 N'  1,0 A Spændingsforsyning
3.13 L'  1,0 A Dosering 6
3.14 N'  1,0 A Spændingsforsyning
4.1
+13V
 Reg. af tom beholder*
4.2  Reg. af tom beholder*
5.1 Kodning
5.2 Kodning
L' = koblet fase, N' = koblet neutralleder
* Se afsnittet „Strømbelastning for ind-/udgange“
Elektronikkens samlede strømbelastning: Se afsnittet "Installation“.
