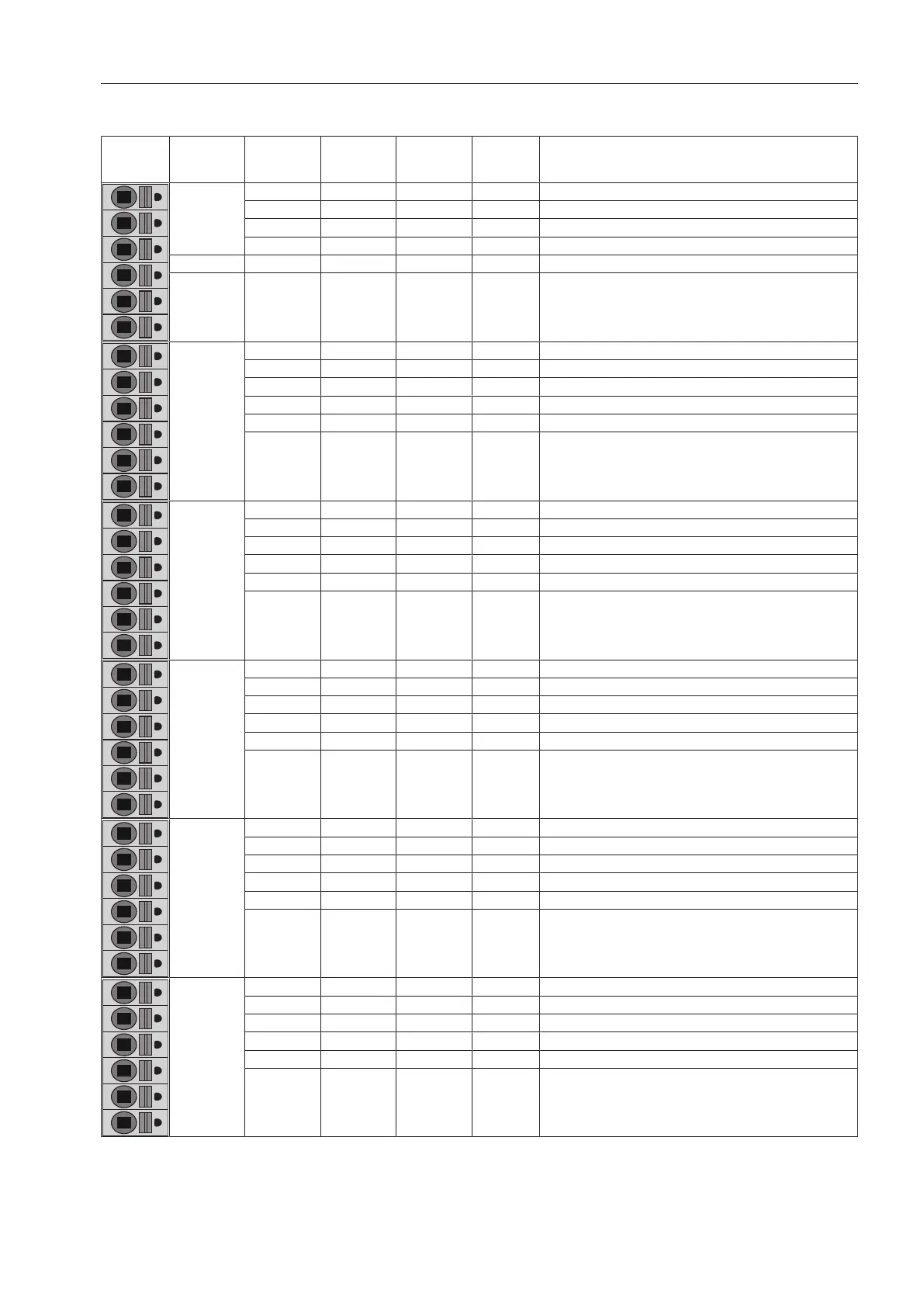

Tabell over strømbelastning
An-
vendelse
Terminal
til-
deling
Signal
Signal-
retning
Strøm-
belast-
ning
Beskrivelse
Dosering 5.1 DOS 1  Tom beholder 1 / 7
5.2 GND  Tom beholder 1 / 7
5.3 DOS 2  Tom beholder 2 / 8
5.4 GND  Tom beholder 2 / 8
Dosering 5.5 DOS 3  Tom beholder 3 / 9
Dosering
5.6 GND 
Tom beholder 3 / 9
Dosering
5.7 DOS 4  Tom beholder 4 / 10
5.8 GND  Tom beholder 4 / 10
5.9 DOS 5  Tom beholder 5 / 11
5.10 GND  Tom beholder 5 / 11
5.11 DOS 6  Tom beholder 6 / 12
5.12 GND  Tom beholder 6 / 12
Dosering
6.1 +13V  Gjennomstrømn.mengde Dos 1 / 7
6.2 FM 1  Gjennomstrømn.mengde Dos 1 / 7
6.3 GND  Gjennomstrømn.mengde Dos 1 / 7
6.4 +13V  Gjennomstrømn.mengde Dos 2 / 8
6.5 FM 2  Gjennomstrømn.mengde Dos 2 / 8
6.6 GND  Gjennomstrømn.mengde Dos 2 / 8
Dosering
6.7 +13V  Gjennomstrømn.mengde Dos 3 / 9
6.8 FM 3  Gjennomstrømn.mengde Dos 3 / 9
6.9 GND  Gjennomstrømn.mengde Dos 3 / 9
6.10 +13V  Gjennomstrømn.mengde Dos 4 / 10
6.11 FM 4  Gjennomstrømn.mengde Dos 4 / 10
6.12 GND  Gjennomstrømn.mengde Dos 4 / 10
Dosering
6.13 +13V  Gjennomstrømn.mengde Dos 5 / 11
6.14 FM 5  Gjennomstrømn.mengde Dos 5 / 11
6.15 GND  Gjennomstrømn.mengde Dos 5 / 11
6.16 +13V  Gjennomstrømn.mengde Dos 6 / 12
6.17 FM 6  Gjennomstrømn.mengde Dos 6 / 12
6.18 GND  Gjennomstrømn.mengde Dos 6 / 12
Vanninntak
7.1 +13V  Flowmeter (vann) 1 / 4
7.2 FRZ 1  Flowmeter (vann) 1 / 4
7.3 GND  Flowmeter (vann) 1 / 4
7.4 +13V  Flowmeter (vann) 2 / 5
7.5 FRZ 2  Flowmeter (vann) 2 / 5
7.6 GND  Flowmeter (vann) 2 / 5
