Miele Connector Box - Tabel Stroombelasting

nl - Nederlands
102

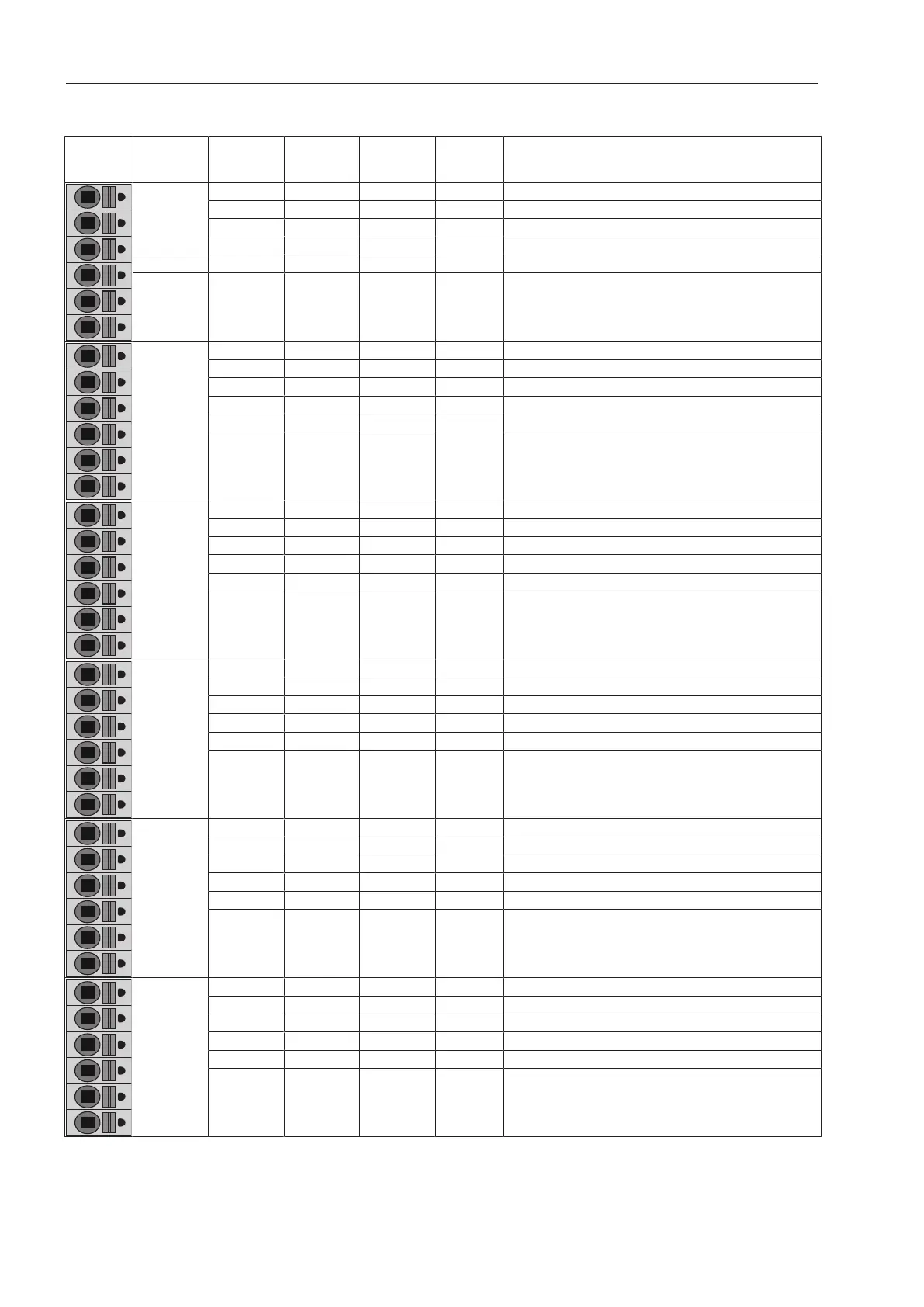

Tabel stroombelasting
Toe-
passing
Klem-
be-
zetting
Signaal
Signaal-
richting
Stroom-
belas-
ting
Beschrijving
Dosering 5.1 DOS 1  Leegmelding 1 / 7
5.2 GND  Leegmelding 1 / 7
5.3 DOS 2  Leegmelding 2 / 8
5.4 GND  Leegmelding 2 / 8
Dosering 5.5 DOS 3  Leegmelding 3 / 9
Dosering
5.6 GND 
Leegmelding 3 / 9
Dosering
5.7 DOS 4  Leegmelding 4 / 10
5.8 GND  Leegmelding 4 / 10
5.9 DOS 5  Leegmelding 5 / 11
5.10 GND  Leegmelding 5 / 11
5.11 DOS 6  Leegmelding 6 / 12
5.12 GND  Leegmelding 6 / 12
Dosering
6.1 +13V  Doorstromingshoeveelh. Dos 1 / 7
6.2 FM 1  Doorstromingshoeveelh. Dos 1 / 7
6.3 GND  Doorstromingshoeveelh. Dos 1 / 7
6.4 +13V  Doorstromingshoeveelh. Dos 2 / 8
6.5 FM 2  Doorstromingshoeveelh. Dos 2 / 8
6.6 GND  Doorstromingshoeveelh. Dos 2 / 8
Dosering
6.7 +13V  Doorstromingshoeveelh. Dos 3 / 9
6.8 FM 3  Doorstromingshoeveelh. Dos 3 / 9
6.9 GND  Doorstromingshoeveelh. Dos 3 / 9
6.10 +13V  Doorstromingshoeveelh. Dos 4 / 10
6.11 FM 4  Doorstromingshoeveelh. Dos 4 / 10
6.12 GND  Doorstromingshoeveelh. Dos 4 / 10
Dosering
6.13 +13V  Doorstromingshoeveelh. Dos 5 / 11
6.14 FM 5  Doorstromingshoeveelh. Dos 5 / 11
6.15 GND  Doorstromingshoeveelh. Dos 5 / 11
6.16 +13V  Doorstromingshoeveelh. Dos 6 / 12
6.17 FM 6  Doorstromingshoeveelh. Dos 6 / 12
6.18 GND  Doorstromingshoeveelh. Dos 6 / 12
Watertoevoer
7.1 +13V  Flowmeter 1 / 4
7.2 FRZ 1  Flowmeter 1 / 4
7.3 GND  Flowmeter 1 / 4
7.4 +13V  Flowmeter 2 / 5
7.5 FRZ 2  Flowmeter 2 / 5
7.6 GND  Flowmeter 2 / 5
