fi - suomi
57

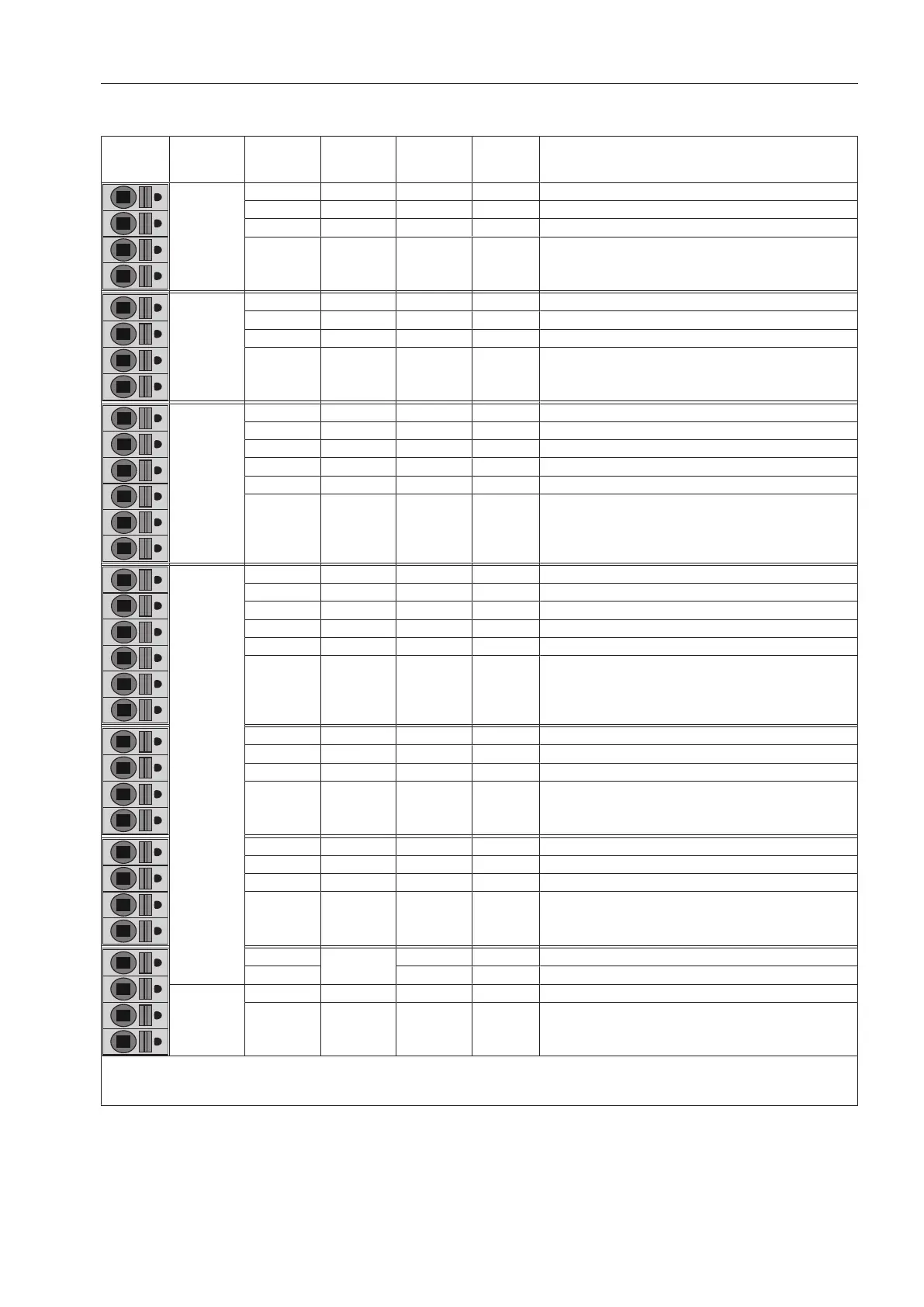

Virransiirtokyky-taulukko
Käyttö
Liit-
timen
napa
Signaali
Signalin
suunta
Virran-
siirto-
kyky
Kuvaus
PE  Maadoitusjohdin
PE  Maadoitusjohdin
PE  Maadoitusjohdin
PE  Maadoitusjohdin
Huippukuorma
(DIN18875)
1.1 L'  aPäällekytkentäilmoitus
1.2 L'  bLämmityspyyntö
1.3 L'  cLämmityksen laukaisu
1.4 N'  dNollajohdin
Rahastinjärjestelmä
2.1 L'  Laite käyttövalmis
2.2 L'  Ohjelman tila
2.3 L'  Ohjelman osto -impulssi
2.4 N'  Ajan osto -impulssi
2.5 N'  Jännitteensyöttö
2.6 L  Jännitteensyöttö
      PWM (Pesukone): Annostus       PDR (Kuivausrumpu): Lisävarusteet
3.1 N'  1,0A Jännitteensyöttö ulk.
3.2 L  1,0A Jännitteensyöttö ulk.
3.3 L'  4,0A Annostus 1/Lisäpuhallin
3.4 N'  4,0A Jännitteensyöttö
3.5 L'  1,0A Annostus 2/Poistoilmaläppä
3.6 N'  1,0A Jännitteensyöttö
3.7 L'  1,0A Annostus 3/Merkkivalo/Merkkiääni
3.8 N'  1,0A Jännitteensyöttö
3.9 L'  1,0A Annostus 4
3.10 N'  1,0A Jännitteensyöttö
3.11 L'  1,0A Annostus 5
3.12 N'  1,0A Jännitteensyöttö
3.13 L'  1,0A Annostus 6
3.14 N'  1,0A Jännitteensyöttö
4.1
+13V
 Tyhjenemisen tunnistus*
4.2  Tyhjenemisen tunnistus*
5.1 Koodaus
5.2 Koodaus
L' = kytketty vaihe, N' = kytketty nollajohdin
* katso kohta Tulojen ja lähtöjen virransiirtokyky
Elektroniikan kokonaiskuormitus: ks. kohta Asennus.
