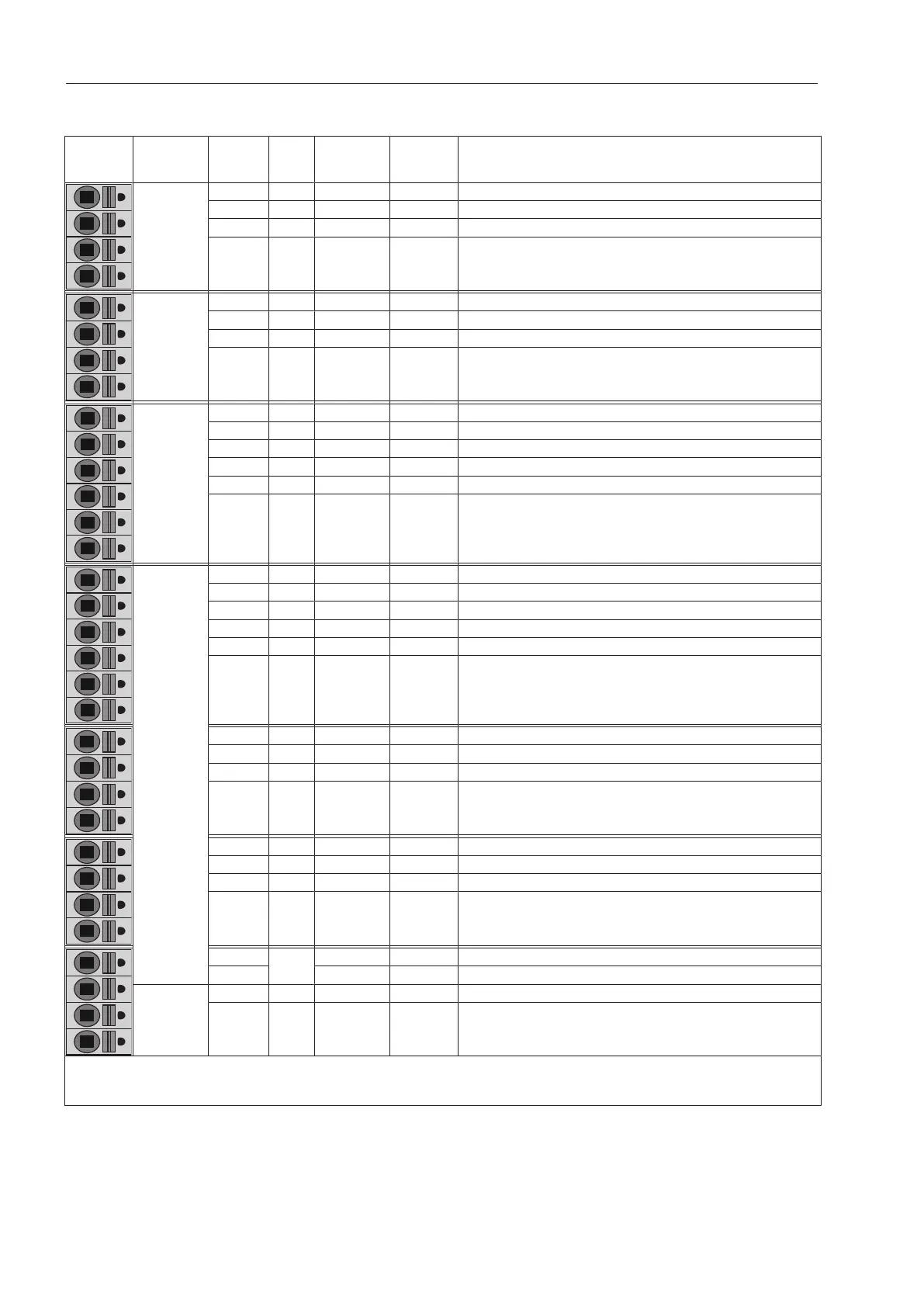

Tabela obciążalności prądowej
Aplikacja Zacisk Sygnał
Kierunek
sygnału
Obciążal-
ność prą-
dowa
Opis
PE Przewód ochronny
PE Przewód ochronny
PE Przewód ochronny
PE Przewód ochronny
Obciążenie
szczytowe
1.1 L' aKomunikat włączający
1.2 L' bŻądanie grzania
1.3 L' cAkceptacja grzania
1.4 N' dPrzewód neutralny
System inkasujący
2.1 L' Gotowość urządzenia
2.2 L' Status programu
2.3 L' Impuls zakupu programu
2.4 N' Sygnał zakupu czasu
2.5 N' Zasilanie
2.6 L Zasilanie
PWM (pralnica): dozowanie
PDR (suszarka): komponenty dodatkowe
3.1 N' 1,0 A Zasilanie zewn.
3.2 L 1,0 A Zasilanie zewn.
3.3 L' 4,0 A Dozowanie 1/Wentylator dodatkowy
3.4 N' 4,0 A Zasilanie
3.5 L' 1,0 A Dozowanie 2/Klapa wylotowa
3.6 N' 1,0 A Zasilanie
3.7 L' 1,0 A Dozowanie 3/Sygnał świetlny/dźwiękowy
3.8 N' 1,0 A Zasilanie
3.9 L' 1,0 A Dozowanie 4
3.10 N' 1,0 A Zasilanie
3.11 L' 1,0 A Dozowanie 5
3.12 N' 1,0 A Zasilanie
3.13 L' 1,0 A Dozowanie 6
3.14 N' 1,0 A Zasilanie
4.1
+13V
Czujniki stanu opróżnienia*
4.2 Czujniki stanu opróżnienia*
5.1 Kodowanie
5.2 Kodowanie
L' = włączona faza, N' = włączony przewód neutralny
* patrz rozdział „Obciążalność prądowa wejść i wyjść“
Całkowite obciążenie prądowe elektroniki: patrz rozdział „Instalacja“.
