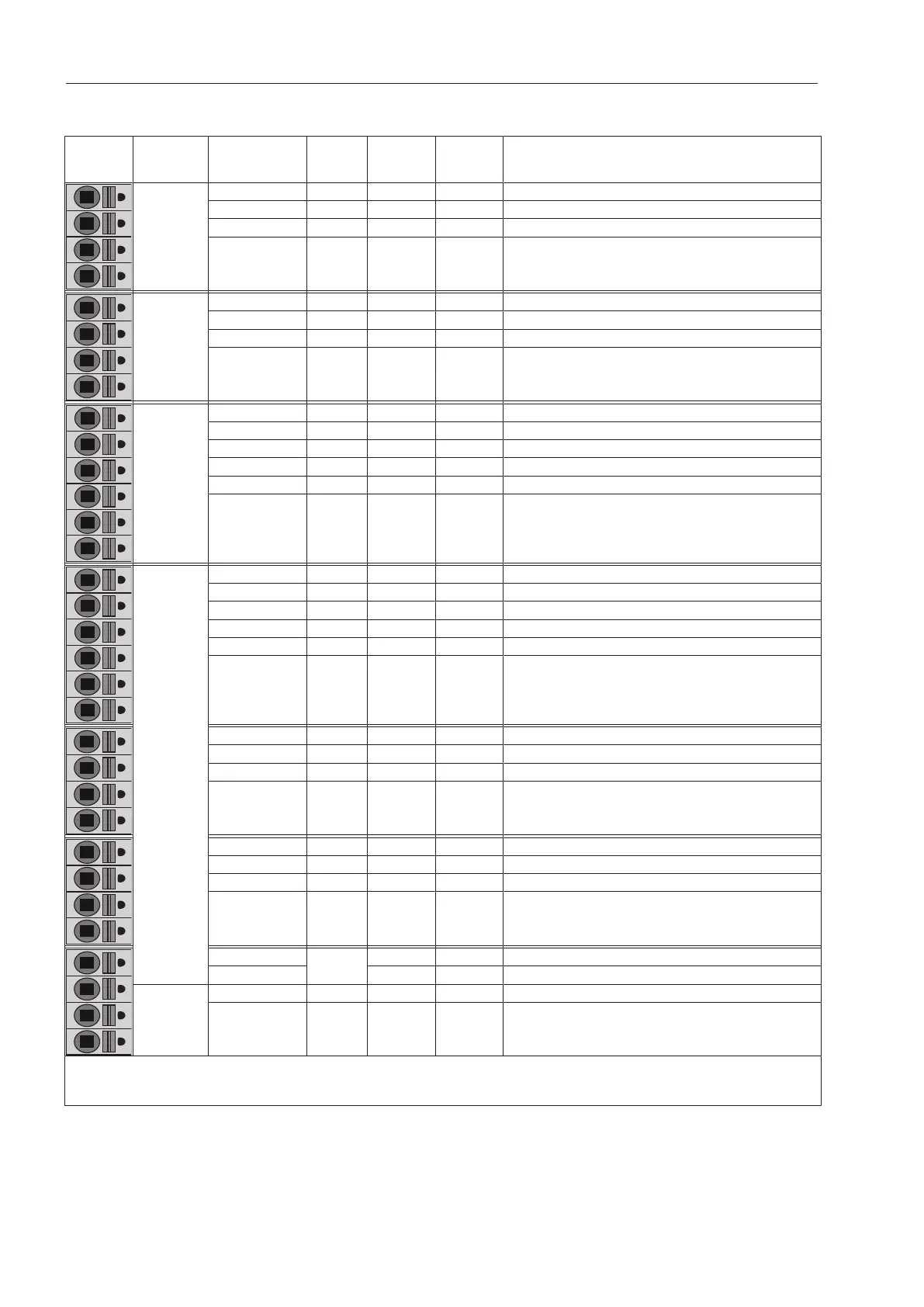

Tablica strujne opteretivosti
Primjena
Zaposjednutost
stezaljki
Signal
Smjer
signala
Strujna
optereti-
vost
Opis
PE  Zaštitni vodič
PE  Zaštitni vodič
PE  Zaštitni vodič
PE  Zaštitni vodič
Vršno opterećen-
je
1.1 L'  aUređaj je uključen
1.2 L'  bZahtjev za grijanje
1.3 L'  cOdobrenje grijanja
1.4 N'  dOpskrba mrežnim naponom
Sustav za naplatu
2.1 L'  Uređaj je spreman za rad
2.2 L'  Programski status
2.3 L'  Impuls za kupovinu programa
2.4 N'  Signal za kupovinu vremena
2.5 N'  Opskrba mrežnim naponom
2.6 L  Opskrba mrežnim naponom
PWM (perilica rublja): doziranje
PDR (sušilica rublja): dodatne komponente
3.1 N'  1,0 A Opskrba mrežnim naponom ekst.
3.2 L  1,0 A Opskrba mrežnim naponom ekst.
3.3 L'  4,0 A Doziranje 1/dodatni ventilator
3.4 N'  4,0 A Opskrba mrežnim naponom
3.5 L'  1,0 A Doziranje 2/Zaklopka za odvod zraka
3.6 N'  1,0 A Opskrba mrežnim naponom
3.7 L'  1,0 A Doziranje 3/signalno svjetlo/truba
3.8 N'  1,0 A Opskrba mrežnim naponom
3.9 L'  1,0 A Doziranje 4
3.10 N'  1,0 A Opskrba mrežnim naponom
3.11 L'  1,0 A Doziranje 5
3.12 N'  1,0 A Opskrba mrežnim naponom
3.13 L'  1,0 A Doziranje 6
3.14 N'  1,0 A Opskrba mrežnim naponom
4.1
+13V
 Senziranje praznog stanja*
4.2  Senziranje praznog stanja*
5.1 Kodiranje
5.2 Kodiranje
L' = spojena faza, N' = spojeni neutralni vodič
* pogledajte odlomak „Strujna opteretivost ulaza i izlaza“
Ukupno strujno opterećenje elektronike: pogledajte poglavlje „Instalacija“.
