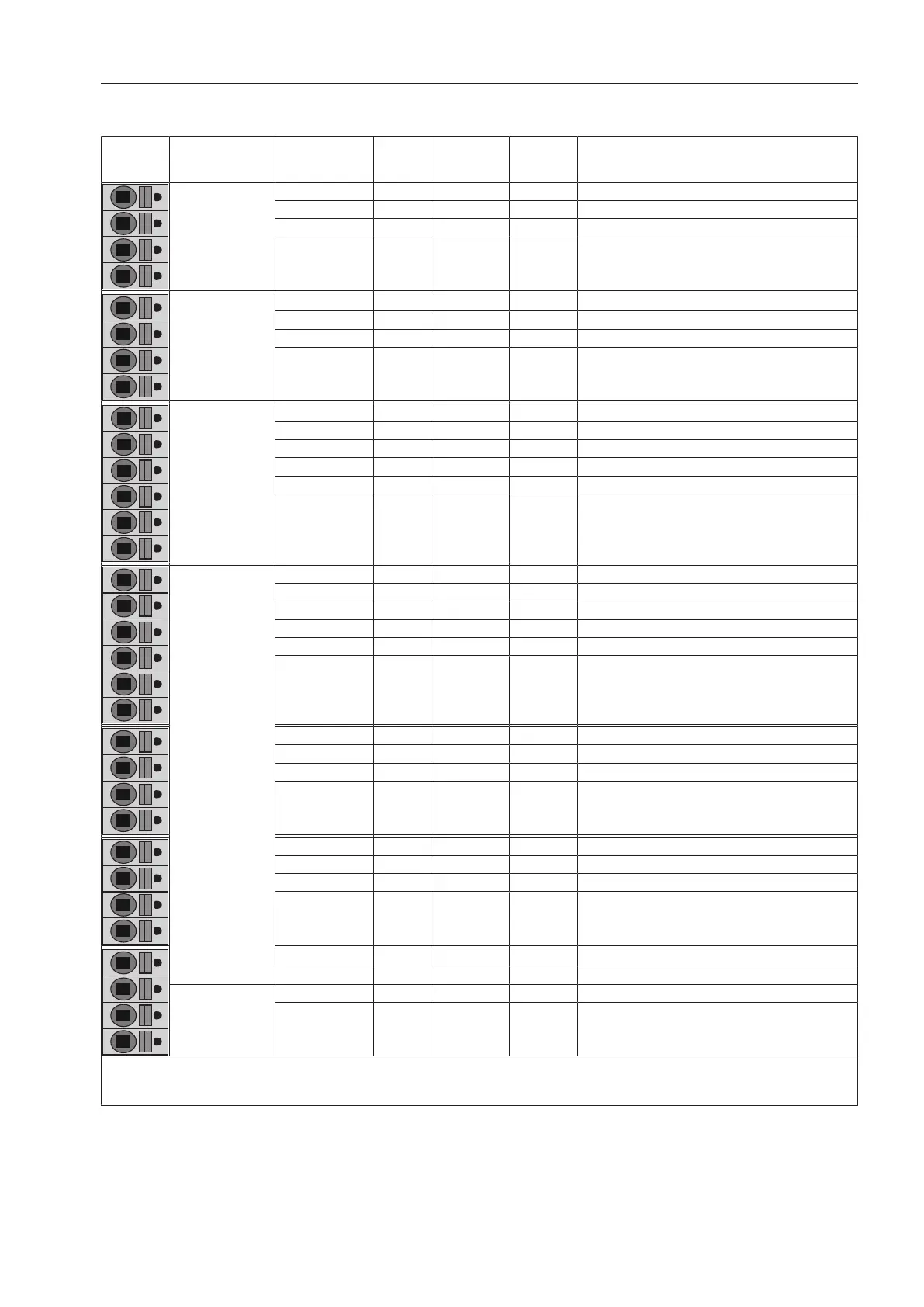

Tabell strömkapacitet
An
vändningsområ-
de
Anslutnings
pla
cering
Signal
Signal
riktning
Ström
kapaci
tet
Beskrivning
PE  Skyddsledare
PE  Skyddsledare
PE  Skyddsledare
PE  Skyddsledare
Effekttoppsbryta-
re (DIN18875)
1.1 L'  aInkopplingsmeddelande
1.2 L'  bUppvärmningskrav
1.3 L'  cFrisläppning värmeelement
1.4 N'  dNeutralledare
Betal-/bokningssystem
2.1 L'  Maskinen driftklar
2.2 L'  Programstatus
2.3 L'  Betalimpuls program
2.4 N'  Tid betalsignal
2.5 N'  Spänningsförsörjning
2.6 L  Spänningsförsörjning
     PWM (tvättmaskin): Dosering
     PDR (torktumlare): Tilläggskomponenter
3.1 N'  1,0A Spänningsförsörjning extern
3.2 L  1,0A Spänningsförsörjning extern
3.3 L'  4,0A Dosering 1/extra fläkt
3.4 N'  4,0A Spänningsförsörjning
3.5 L'  1,0A Dosering 2/frånluftsventil
3.6 N'  1,0A Spänningsförsörjning
3.7 L'  1,0A Dosering 3/signalljus/signalhorn
3.8 N'  1,0A Spänningsförsörjning
3.9 L'  1,0A Dosering 4
3.10 N'  1,0A Spänningsförsörjning
3.11 L'  1,0A Dosering 5
3.12 N'  1,0A Spänningsförsörjning
3.13 L'  1,0A Dosering 6
3.14 N'  1,0A Spänningsförsörjning
4.1
+13V
 Nivåsensor*
4.2  Nivåsensor*
5.1 Kodning
5.2 Kodning
L' = aktiverad fas, N' = aktiverad neutralledare
* se avsnittet “Strömkapacitet in- och utgångar”
Total strömkapacitet för elektroniken: se avsnittet “Installation”.
