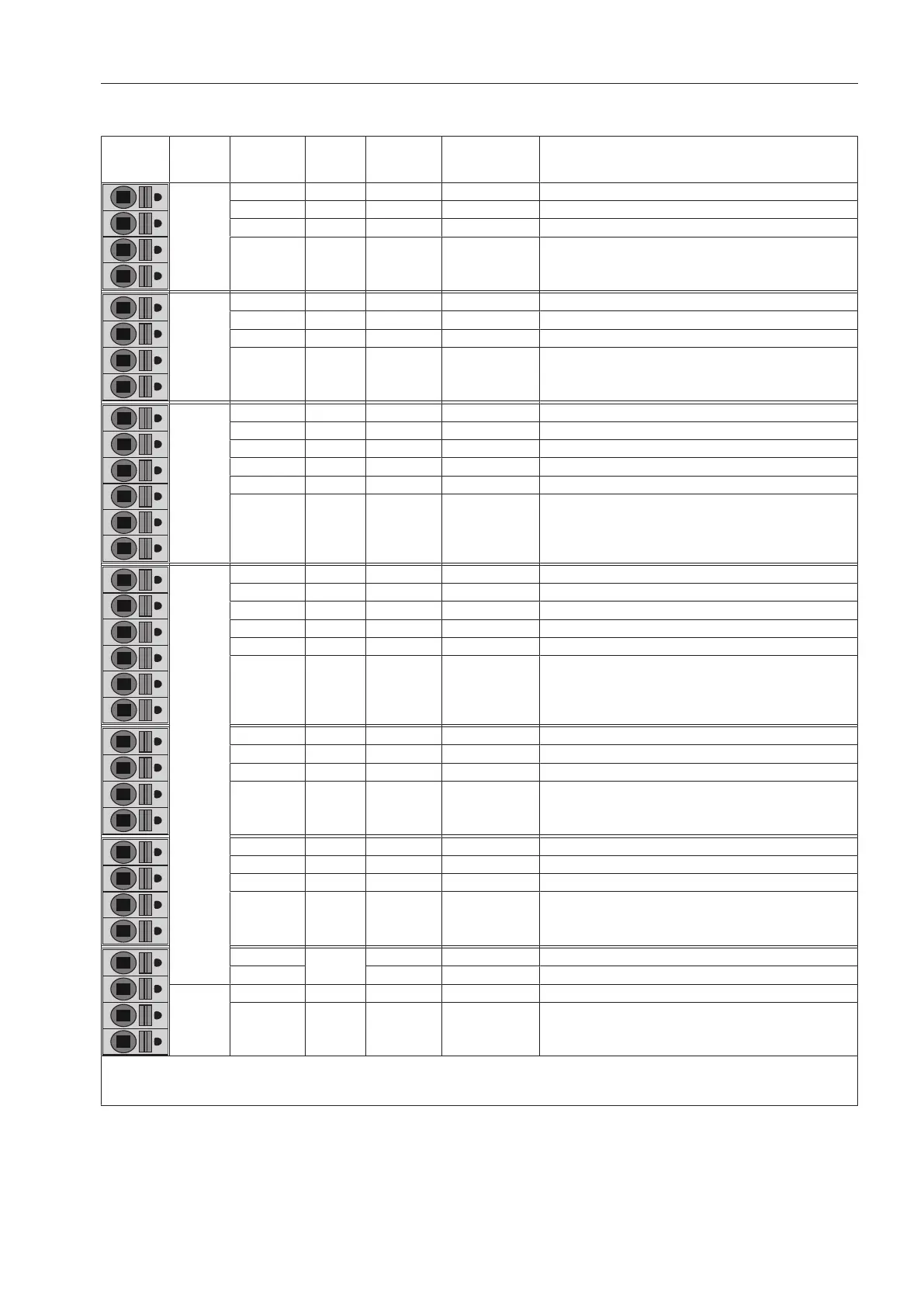

Akım taşıma kapasitesi tablosu
Uy-
gulama
Ter-
minal
tahsisi
Sinyal
Sinyal
yönü
Akım
taşıma
kapasitesi
Açıklama
PE  Koruyucu iletken
PE  Koruyucu iletken
PE  Koruyucu iletken
PE  Koruyucu iletken
Azami yük
1.1 L'  a Cihaz açık
1.2 L'  b Isıtma talebi
1.3 L'  c Isıtma onayı
1.4 N'  d Güç beslemesi
Ödeme sistemi
2.1 L'  Cihaz işletime hazır
2.2 L'  Program durumu
2.3 L'  Program satın alma darbesi
2.4 N'  Süre satın alma sinyali
2.5 N'  Güç beslemesi
2.6 L  Güç beslemesi
PWM (Çamaşır makinesi): Dozaj
PDR (Kurutma makinesi): Ek bileşenler
3.1 N'  1,0A Güç beslemesi, harici
3.2 L  1,0A Güç beslemesi, harici
3.3 L'  4,0A Dozaj 1 / Ek fan
3.4 N'  4,0A Güç beslemesi
3.5 L'  1,0A Dozaj 2 / Atık hava klapesi
3.6 N'  1,0A Güç beslemesi
3.7 L'  1,0A Dozaj 3 / Sinyal ışıkları / Sinyal sesi
3.8 N'  1,0A Güç beslemesi
3.9 L'  1,0A Dozaj 4
3.10 N'  1,0A Güç beslemesi
3.11 L'  1,0A Dozaj 5
3.12 N'  1,0A Güç beslemesi
3.13 L'  1,0A Dozaj 6
3.14 N'  1,0A Güç beslemesi
4.1
+13 V
 Boş durum algılaması*
4.2  Boş durum algılaması*
5.1 Kodlama
5.2 Kodlama
L' = anahtarlanmış faz, N' = anahtarlanmış nötr iletken
* bkz. „Giriş ve çıkışların akım taşıma kapasitesi“ bölümü
elektronik donanımın toplam akım yükü: bkz. „Kurulum“ bölümü.
