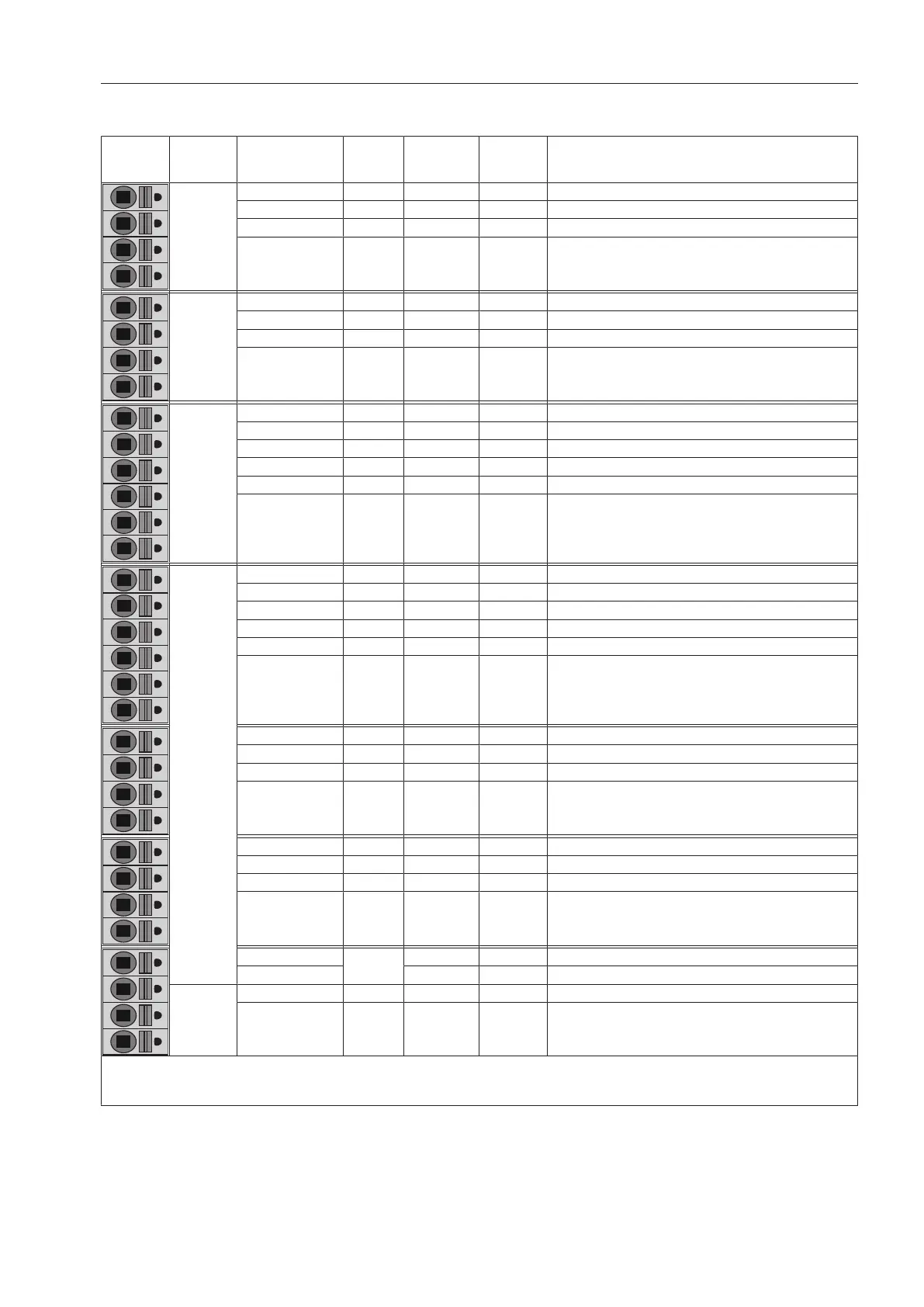

Áramterhelési táblázat
Al-
kalmazás
Szorító
-
foglalat
Jel
Jel-
irány
Áram-
ter-
helés
Leírás
PE  Védővezető
PE  Védővezető
PE  Védővezető
PE  Védővezető
Csúcsterhelés
(DIN18875)
1.1 L'  aBekapcsolási értesítő
1.2 L'  bFűtési követelmény
1.3 L'  cFűtés engedélyezése
1.4 N'  dNullvezető
Érmebedobó rendszer
2.1 L'  A készülék üzemkész
2.2 L'  Programstátusz
2.3 L'  Programvásárlási impulzus
2.4 N'  Idővásárlási jelzés
2.5 N'  Feszültségellátás
2.6 L  Feszültségellátás
     PWM (mosógép): Adagoló      PDR (szárítógép): kiegészítő egységek
3.1 N'  1,0 A Külső feszültségellátás
3.2 L  1,0 A Külső feszültségellátás
3.3 L'  4,0 A 1adagoló/kiegészítő fúvóka
3.4 N'  4,0 A Feszültségellátás
3.5 L'  1,0 A 2.adagoló / szellőző fedél
3.6 N'  1,0 A Feszültségellátás
3.7 L'  1,0 A 3.adagoló / jelzőfények / hangjelzés
3.8 N'  1,0 A Feszültségellátás
3.9 L'  1,0 A 4. adagoló
3.10 N'  1,0 A Feszültségellátás
3.11 L'  1,0 A 5. adagoló
3.12 N'  1,0 A Feszültségellátás
3.13 L'  1,0 A 6. adagoló
3.14 N'  1,0 A Feszültségellátás
4.1
+13V
 Kiürülés érzékelése*
4.2  Kiürülés érzékelése*
5.1 Kódolás
5.2 Kódolás
L' = kapcsol fázis, N' = kapcsolt nullvezeték
*: lásd a „Be- és kimenetek áramterhelése“ fejezetet
Az elektronika teljes átamterhelése: lásd a „Telepítés“ fejezetet.
